Источник вторичного электропитания резервированный
Назначение изделия

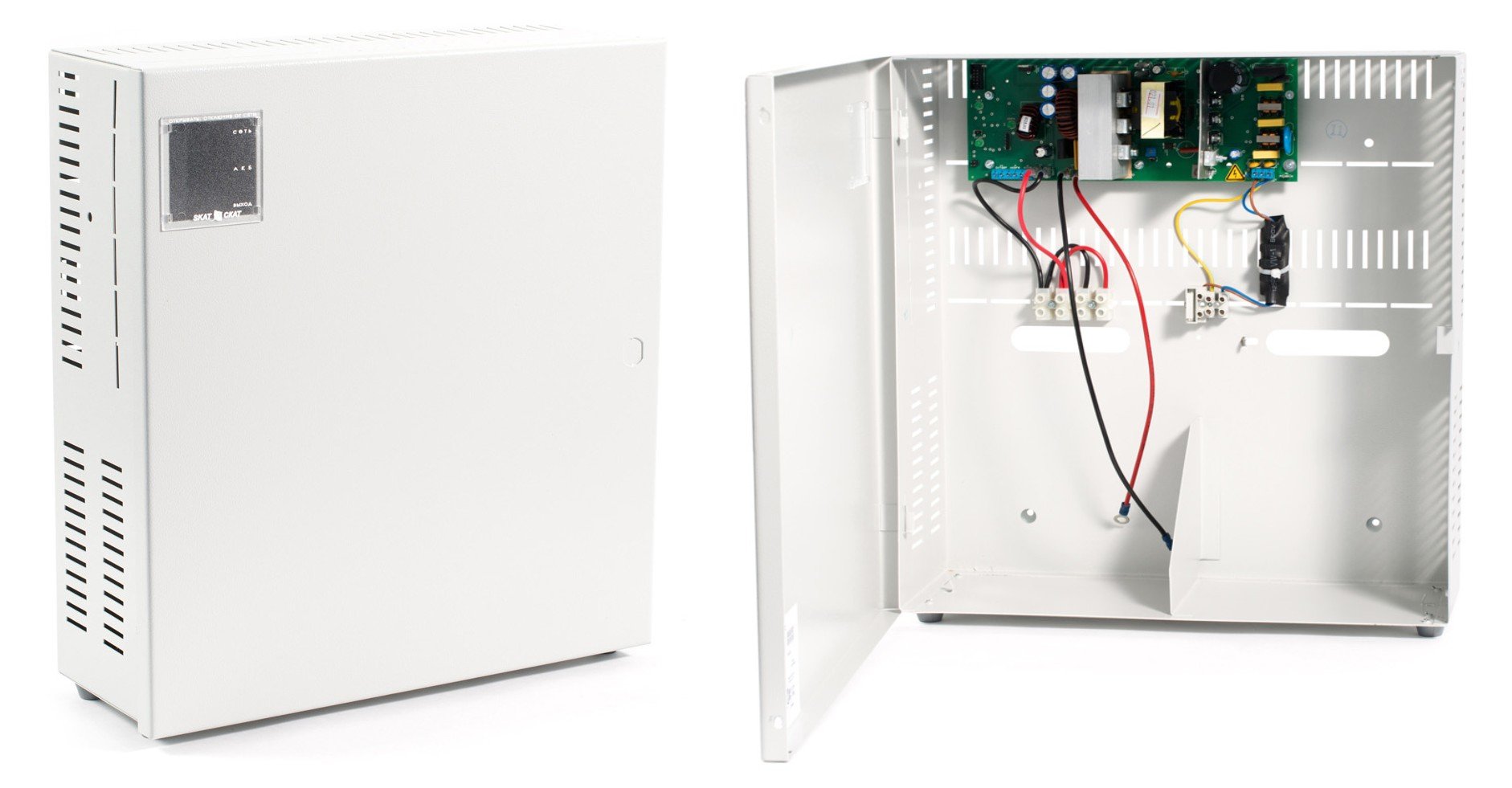

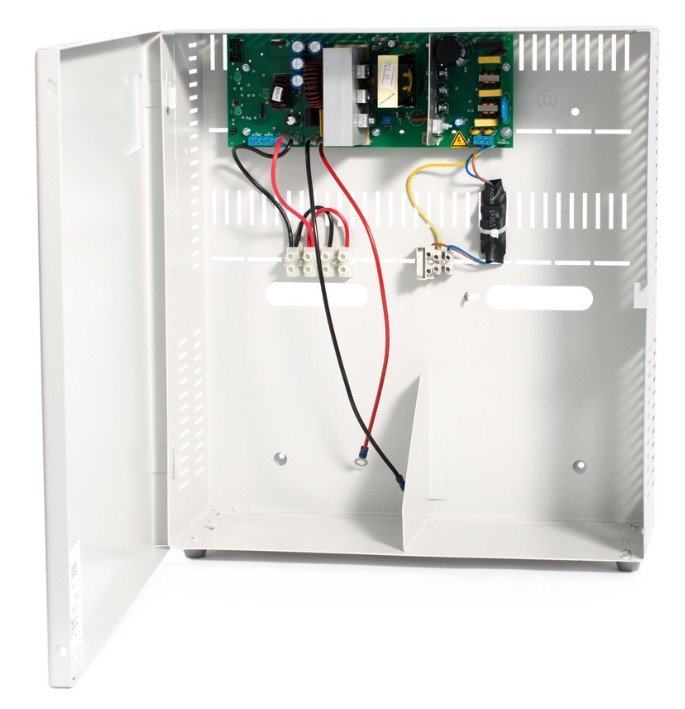

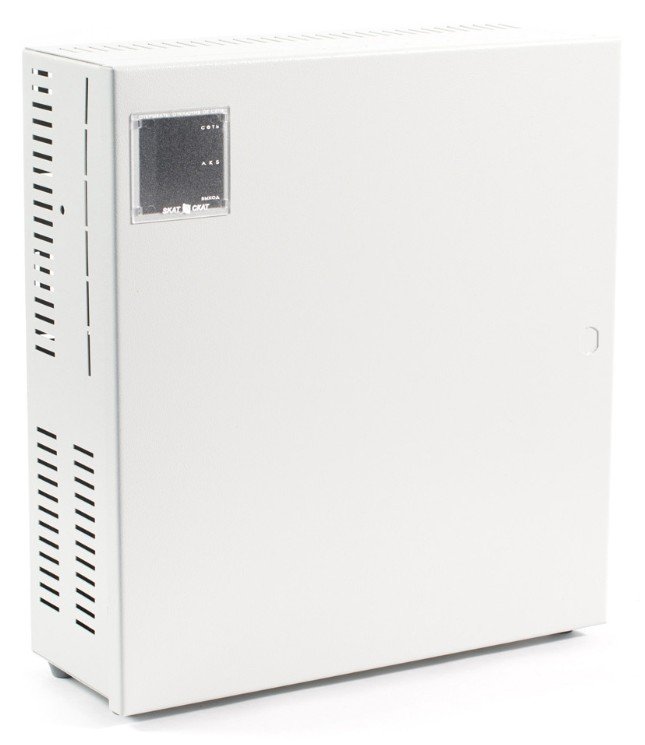

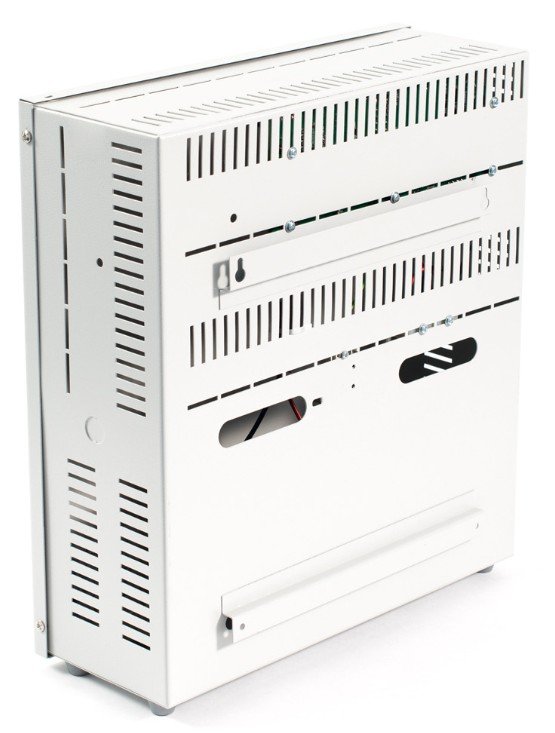

Источник вторичного электропитания резервированный СКАТ-1200У2 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, радиостанций и других потребителей с током потребления до 10 А постоянным напряжением 12 В.
Особенности
Защита аккумулятора от глубокого разряда. Вход для подключения резервного источника питания
Комплектация
Вставка плавкая ВПБ6 6,3 А 250 В (D5х20), вставка плавкая 15,0 А 250 В (D6,3х30)
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 10 |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 11 |
|
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
Тип используемого аккумулятора 12В12…26 Ач |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 1 (2) |
|
- от сети переменного тока 170…250 |
Защита от короткого замыкания Есть |
|
Потребляемая мощность: |
Защита аккумулятора от глубокого разряда Есть |
|
- от сети переменного тока 100 ВА |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А 1.0 |
|
- при питании от сети переменного тока 12.9…13.95 |
Степень защиты IP20 |
|
- при питании от аккумуляторной батареи 9.5…12.6 |
Диапазон рабочих температур, °С -10…+40 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Габаритные размеры, мм 425х395х155 |
|
Выходной ток, А: |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
170…250
Потребляемая мощность:
- от сети переменного тока
100 ВА
Выходное напряжение, В:
- при питании от сети переменного тока
12.9…13.95
- при питании от аккумуляторной батареи
9.5…12.6
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Выходной ток, А:
- номинальный при наличии основного питания
10
- максимальный при наличии основного питания
11
Тип используемого аккумулятора
12В12…26 Ач
Количество аккумуляторов, шт
1 (2)
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5…11
Ток заряда аккумуляторной батареи, А
1.0
Степень защиты
IP20
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры, мм
425х395х155
