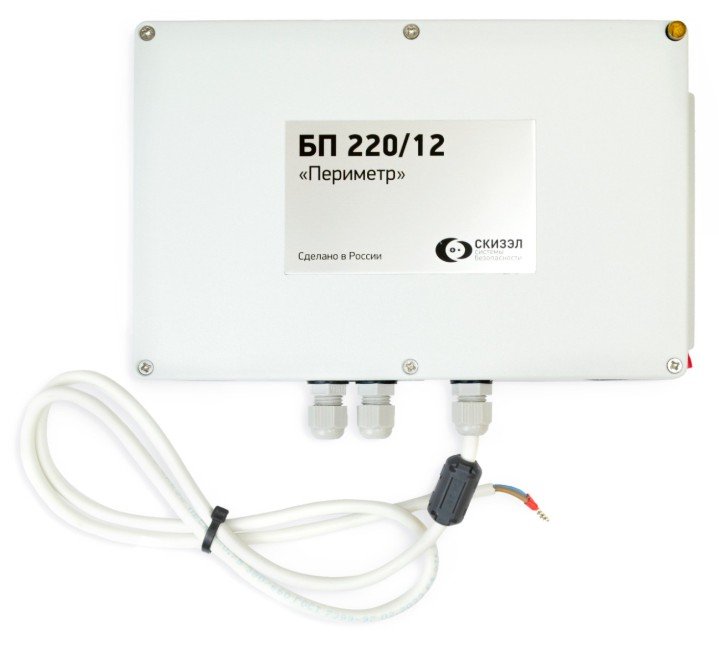

Блок питания 220/12 "Периметр"
Источник вторичного электропитания резервированный
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Работа"; "Наличие сети"; "Состояние АКБ. НОРМА";"Состояние АКБ. АВАРИЯ";" "Выход"; "Перегруз" |
Диагностические выходы тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД"; "Состояние АКБ. АВАРИЯ; "Тампер" | Напряжение питания, B: |
- от сети переменного тока 187…242 | Выходное напряжение, В: |
- при питании от сети переменного тока 12 В ±15%; | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Выходной ток, А: | - номинальный при наличии основного питания 0.2 |
- максимальный при наличии основного питания 0.5 | Тип используемого аккумулятора 12 В 2.2 А·ч (ВАЖНО! типоразмер АКБ (ДхШхВ) 70х47х101мм) |
Количество аккумуляторов, шт 1 | Защита от короткого замыкания Есть |
Защита аккумулятора от глубокого разряда Есть | Степень защиты IP55 |
Диапазон рабочих температур, °С -60…+55 | Габаритные размеры мм 255х175х65 |
Назначение изделия
Блок питания с резервом и стабилизированным выходным напряжением предназначен для обеспечения бесперебойной работы периметральных извещателей Гюрза и других средств охраны периметра, в т.ч. при отключении основного электропитания, а также для защиты от помех в сети.

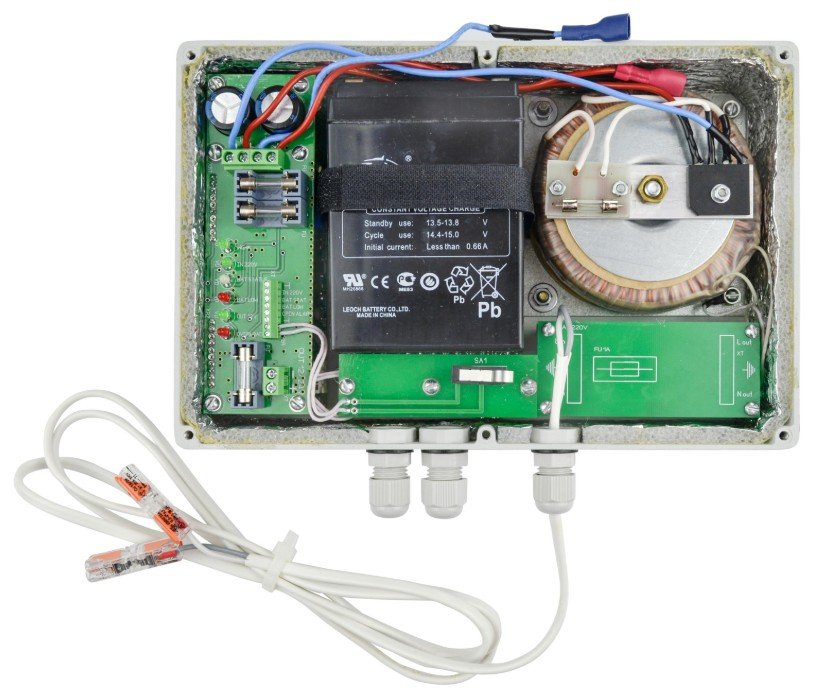

Блок питания представляет собой стабилизированный с резервом источник питания.
Обеспечивает защиту от любых перепадов напряжения;
Имеется встроенная грозозащита;
Температурный диапазон от – 60°С до +55°С;
Защита корпуса - IP55 (установка прямо на улице, без термошкафа);
Защита от неправильной полярности подключения батареи «переполюсовки»;
БП рассчитаны на непрерывную круглосуточную работу.
Выполнен с полным учетом требований ГОСТ Р 53560-2009. «Системы тревожной сигнализации. Источники электропитания. Классификация. Общие технические требования». Код ТН ВЭД: 8531 10 950 0
Особенности
- Обладает защитой от короткого замыкания в цепях нагрузки, а также от переполюсовки при подключении внутренней АКБ и от ее глубокого разряда;
- Сохраняет работоспособность при воздействии электромагнитных помех по ГОСТ Р 50009-2000, в том числе устойчив к воздействию различного вида помех четвертой степени жесткости. Не создает излучаемых индустриальных радиопомех;
- Устойчиво работает в условиях низких температур за счет встроенной системы обогрева. Сохраняет работоспособность при температуре окружающего воздуха от -60°С до +55°С;
- Выполнен в металлическом корпусе со степенью защиты по ГОСТ 14254-2015 не ниже IP55 (допускается открытая установка без использования термошкафа);
- Стабилизированное выходное напряжение 12 В ±5% во всем рабочем диапазоне входных напряжений электросети и во всем рабочем диапазоне напряжения аккумуляторных батарей. 10.5-13,5 В. (при работе от АКБ);
- Низкий уровень пульсации выходного напряжения 100 мВ. (Норма по ГОСТ 120/240 мВ.);
- Неограниченное время работы при возможном коротком замыкании в цепи нагрузки.
- Защита аккумуляторных батарей от глубокого разряда и перезаряда.
- Защита от неправильной полярности подключения батареи «переполюсовки».
- Источник питания имеет светодиодную индикацию нормальной работы, наличия входного и выходного напряжения, индикацию глубокого разряда батареи, индикацию состояния аккумуляторных батарей, и индикацию перегрузки в цепях питания.
- Состояние светодиодов индикации в режимах аварии или неисправности дублируется звуковым сигналом.
- Источник питания имеет интерфейсные выходы (открытый коллектор) наличия входного напряжения, состояния аккумуляторной батареи, состояния ограничения глубокого разряда батареи и вскрытия корпуса прибора для подключения внешних приборов сигнализации.
