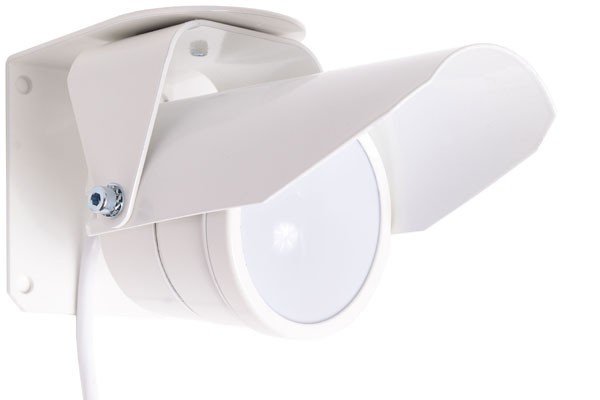

Извещатель охранный инфракрасный пассивный
Назначение изделия
Извещатель охранный инфракрасный пассивный ИД-40-1 предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения линейных рубежей охраны на открытых площадках и периметрах объектов.
Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения.
Особенности
- форма зоны обнаружения - коридорная;
- индикация режимов “Тревога” и “Неисправность” (с возможностью отключения);
- шлейф передачи извещения “Тревога”;
- шлейф передачи извещения “Неисправность”;
- плавная регулировка порога срабатывания;
- поставляется с соединительным кабелем длиной 1 м;
- простой юстировочный узел.
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
|
Чувствительный элемент 2-х площадной PIR элемент |
- коммутируемое напряжение, В 100 |
|
Регулировка чувствительности нет |
- коммутируемый ток, А 0.1 |
|
Время разогрева, сек 60 |
- тампер нет |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения линейная |
- постоянного тока 8…28 |
|
- дальность, м 40 |
Ток потребления, мА: |
|
- ширина, м 4 |
- при напряжении питания 12 В 16 |
|
- рекомендуемая высота установки, м 1.5 |
Степень защиты IP65 |
|
- наличие антисаботажной зоны нет |
Диапазон рабочих температур, °С -40…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 150х80х70 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.37 |
|
- длительность тревожного извещения, сек 1 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
нет
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
линейная
- дальность, м
40
- ширина, м
4
- рекомендуемая высота установки, м
1.5
- наличие антисаботажной зоны
нет
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
1
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.1
- тампер
нет
Напряжение питания, B:
- постоянного тока
8…28
Ток потребления, мА:
- при напряжении питания 12 В
16
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
150х80х70
Масса, не более, кг
0.37
