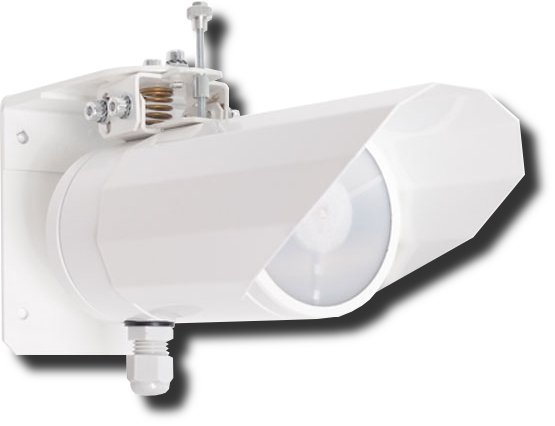

Извещатель охранный инфракрасный пассивный
Назначение изделия
Извещатель инфракрасный пассивный серии ИД2–100, предназначен для регистрации появления нарушителей в контролируемой зоне. Используется для построения периметровых рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.
Использование в извещателе зеркальной оптики и оптического фильтра обеспечивает узкую зону обнаружения, повышает помехоустойчивость и вероятность обнаружения на всей длине зоны. Внутренний подогрев оптики исключает ее запотевание во всем диапазоне рабочих температур.
Особенности
- индикация режимов “Тревога” и “Неисправность” (с возможностью отключения);
- шлейф передачи извещения “Тревога”;
- шлейф передачи извещения “Неисправность”;
- плавная регулировка порога срабатывания;
- блок клемм расположен внутри корпуса прибора;
- улучшенный юстировочный узел;
- четыре режима обнаружения;
- подогрев оптической системы (с возможностью отключения).
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
|
Чувствительный элемент 2-х площадной PIR элемент |
- длительность тревожного извещения, сек 1 |
|
Регулировка чувствительности нет |
- коммутируемое напряжение, В 100 |
|
Время разогрева, сек 60 |
- коммутируемый ток, А 0.1 |
|
Параметры ИК канала: |
- тампер нет |
|
- тип зоны обнаружения линейная |
Напряжение питания, B: |
|
- дальность, м 100 |
- постоянного тока 8…28 |
|
- ширина, м 2.1 |
Ток потребления, мА: |
|
- рекомендуемая высота установки, м 1.5 |
- при напряжении питания 12 В 15 |
|
- наличие антисаботажной зоны нет |
Степень защиты IP65 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.2…7 |
Диапазон рабочих температур, °С -40…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 65х71х215 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.75 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
нет
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
линейная
- дальность, м
100
- ширина, м
2.1
- рекомендуемая высота установки, м
1.5
- наличие антисаботажной зоны
нет
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…7
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
1
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.1
- тампер
нет
Напряжение питания, B:
- постоянного тока
8…28
Ток потребления, мА:
- при напряжении питания 12 В
15
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
65х71х215
Масса, не более, кг
0.75
