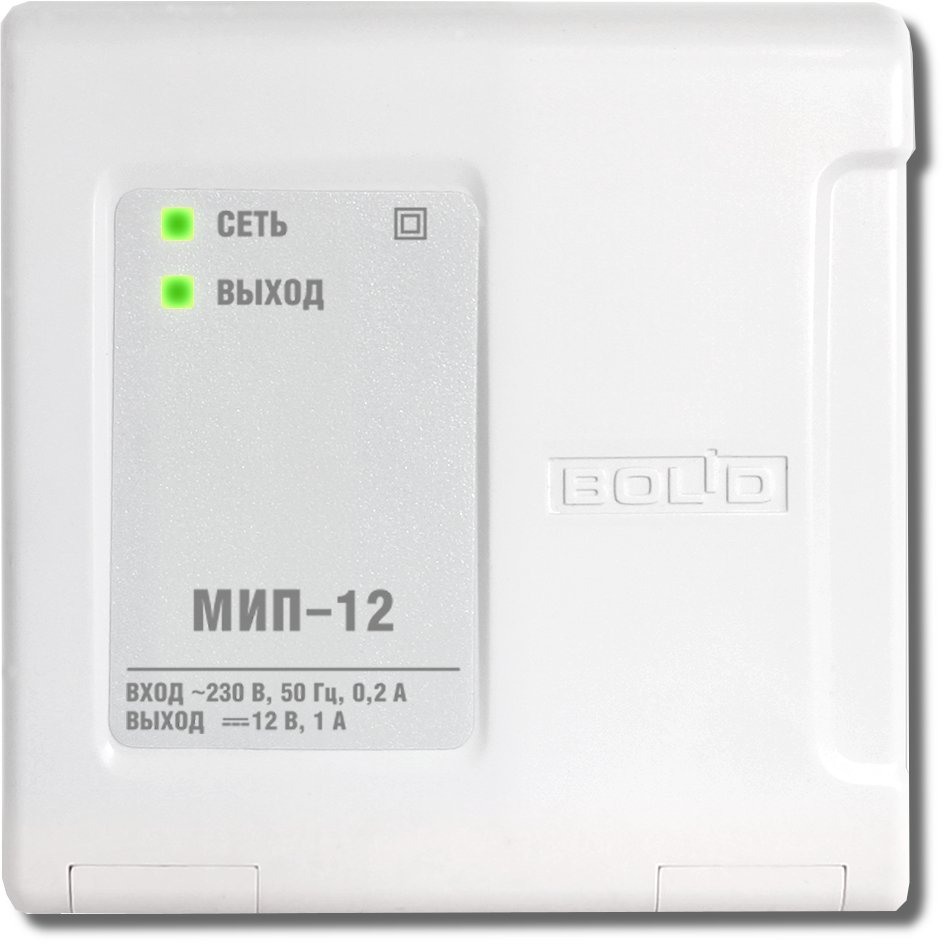

МИП-12 исп.01 (МИП-12-1/7ПЗ)
Модуль источника питания
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Нагрузка" |
Напряжение питания, B: | - от сети переменного тока 150…253 |
Потребляемая мощность: | - от сети переменного тока 45 ВА |
Потребляемый ток: | - при питании от сети переменного тока, А 0.27 |
- при питании от резервного источника питания, А 0.01 | Выходное напряжение, В: |
- при питании от сети переменного тока 13…14.2 | - при питании от аккумуляторной батареи 13.6…9.5 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 | Выходной ток, А: |
- номинальный при наличии основного питания 1 | - максимальный при наличии основного питания 1.5 |
Тип используемого аккумулятора 12 В 4.5 или 7 А·ч | Количество аккумуляторов, шт 1 |
Защита от короткого замыкания Есть | Защита аккумулятора от глубокого разряда Есть |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 | Ток заряда аккумуляторной батареи, А 0.5 |
Степень защиты IP30 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 102х107х39 |
Назначение изделия
Предназначен для питания извещателей, приёмно-контрольных приборов, систем контроля доступа, видеонаблюдения и других устройств с напряжением 12 В постоянного тока.
Особенности
- компактный корпус из пластика, не поддерживающего горение;
- расширенный рабочий диапазон сетевого напряжения;
- подключение к бытовым электросетям без провода заземления;
- возможность заряда "глубоко разряженных" аккумуляторов, ток заряда устанавливается автоматически в зависимости от степени разряда и температурных режимов;
- отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности;
- светодиодная индикация наличия сетевого и выходного напряжений, коротких замыканий по выходу;
- возможность крепления на стену или DIN-рейку.
