Назначение изделия

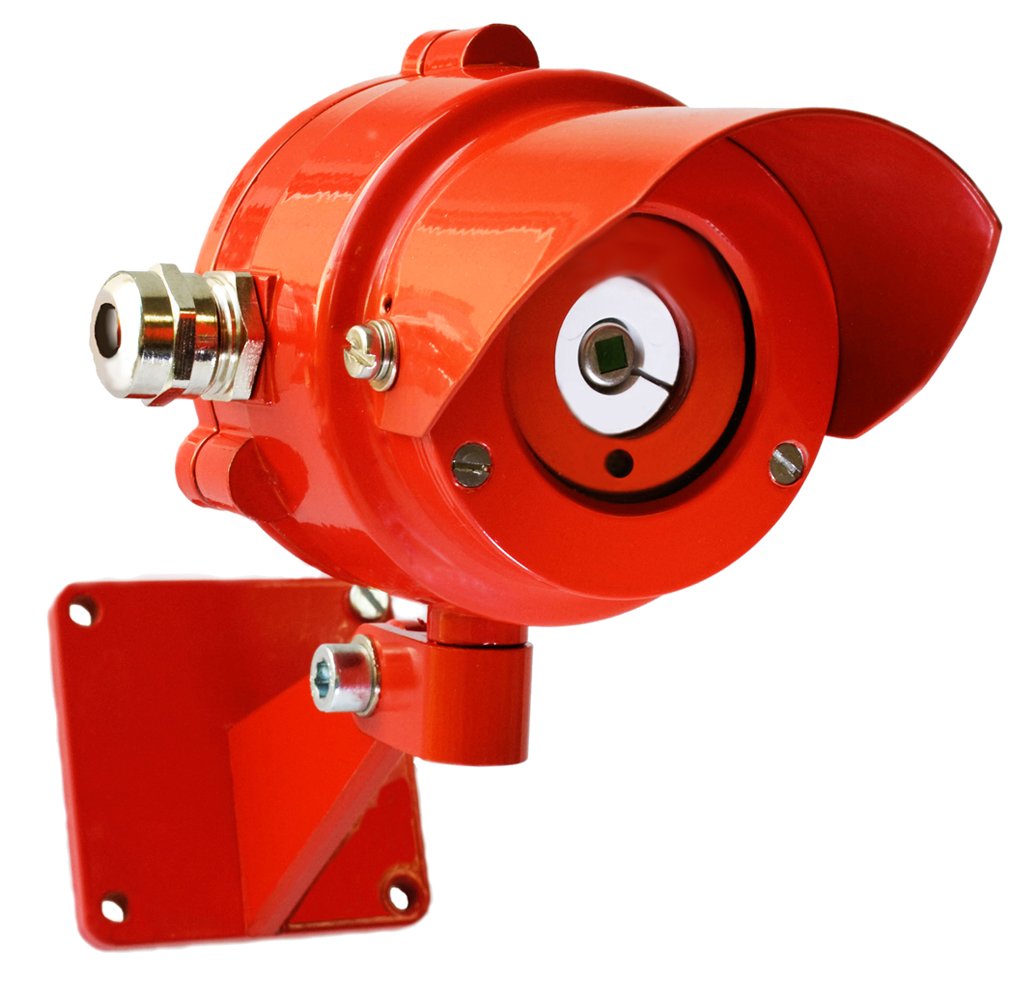

Извещатель пожарный пламени инфракрасный ИП330-5М-1 «НАБАТ 5М», автоматический, предназначен для обнаружения возгораний, сопровождающихся появлением электромагнитного излучения очага пламени, тления или начальной фазы формирования взрывного процесса и выдачи тревожного извещения на приборы приемно-контрольные пожарные и устройства сигнально-пусковые. При обнаружении электромагнитного излучения извещатель переходит из дежурного режима в режим «Пожар».
Конструкция ИПП обеспечивает возможность как двухпроводного (электропитание осуществляется по шлейфу пожарной сигнализации), так и четырехпроводного (электропитание осуществляется от отдельного источника) подключения к ППКП или УСП.
|
Тип извещателя 2/4 проводный |
- по шлейфу сигнализации 12 |
|
Конструкция извещателя со встроенным элементом |
Ток потребления, мА: |
|
Диапазон регистрируемого излучения 1.5…4.5мкм (ИК) |
- в дежурном режиме не более 0.2 |
|
Дальность обнаружения тестового очага пожара, м: |
- в режиме «ПОЖАР» 5 |
|
- ТП-5 (нефтепродукты) 25 |
Степень защиты IP67 |
|
- ТП-6 (спирты) 25 |
Диапазон рабочих температур, °С -50…+50 |
|
Угол обзора, град: |
Габаритные размеры, мм: |
|
- в горизонтальной плоскости не менее 70 |
- извещатель 85х96х116 |
|
Напряжение питания, B: |
Масса извещателя, кг, не более 0.52 |
|
- постоянного тока 8…29 |
Тип извещателя
2/4 проводный
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
1.5…4.5мкм (ИК)
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
25
- ТП-6 (спирты)
25
Угол обзора, град:
- в горизонтальной плоскости
не менее 70
Напряжение питания, B:
- постоянного тока
8…29
- по шлейфу сигнализации
12
Ток потребления, мА:
- в дежурном режиме не более
0.2
- в режиме «ПОЖАР»
5
Степень защиты
IP67
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- извещатель
85х96х116
Масса извещателя, кг, не более
0.52
