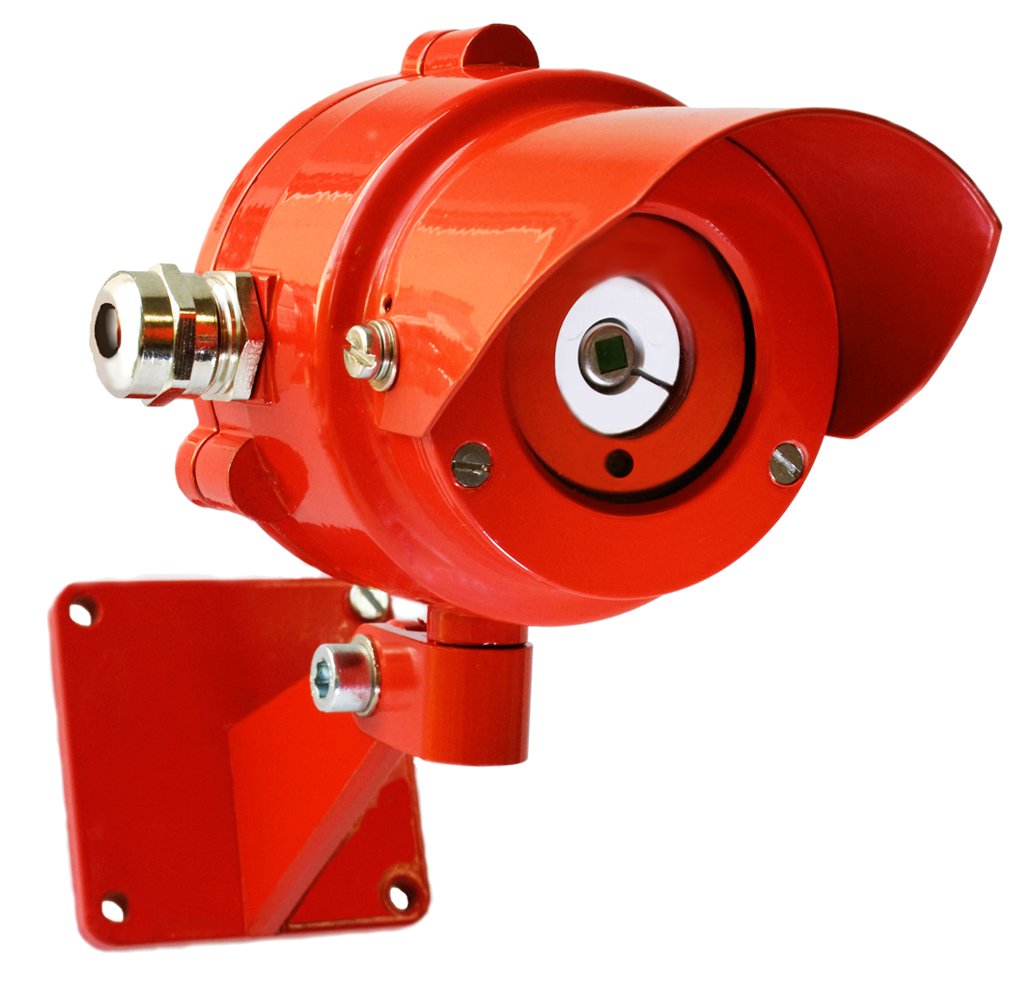

Набат-5М, IP67, НВЗ (ИП 330-5М-1)
Извещатель пламени
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип извещателя 2/4 проводный | Конструкция извещателя со встроенным элементом |
Диапазон регистрируемого излучения 1.5…4.5мкм (ИК) | Дальность обнаружения тестового очага пожара, м: |
- ТП-5 (нефтепродукты) 25 | - ТП-6 (спирты) 25 |
Угол обзора, град: | - в горизонтальной плоскости не менее 70 |
Напряжение питания, B: | - постоянного тока 8…29 |
- по шлейфу сигнализации 12 | Ток потребления, мА: |
- в дежурном режиме не более 0.2 | - в режиме «ПОЖАР» 5 |
Степень защиты IP67 | Диапазон рабочих температур, °С -50…+50 |
Габаритные размеры, мм: | - извещатель 85х96х116 |
Масса извещателя, кг, не более 0.52 |
Назначение изделия
Извещатель пожарный пламени инфракрасный ИП330-5М-1 «НАБАТ 5М», автоматический, предназначен для обнаружения возгораний, сопровождающихся появлением электромагнитного излучения очага пламени, тления или начальной фазы формирования взрывного процесса и выдачи тревожного извещения на приборы приемно-контрольные пожарные и устройства сигнально-пусковые. При обнаружении электромагнитного излучения извещатель переходит из дежурного режима в режим «Пожар».
Конструкция ИПП обеспечивает возможность как двухпроводного (электропитание осуществляется по шлейфу пожарной сигнализации), так и четырехпроводного (электропитание осуществляется от отдельного источника) подключения к ППКП или УСП.
Документация
Руководство по эксплуатации3.11 МБ
