Извещатель охранный инфракрасный пассивный
Назначение изделия

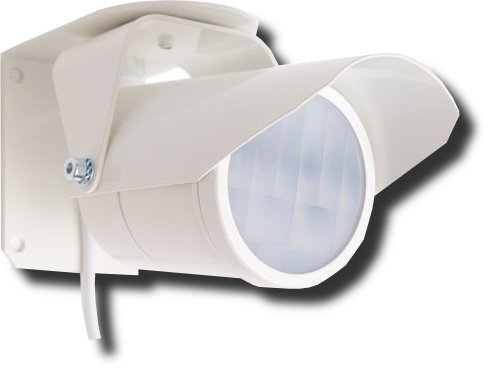

Извещатель охранный инфракрасный пассивный ИД-12Е предназначен для выдачи тревожного извещения при перемещении нарушителя в зоне обнаружения.
Применяется для построения рубежей охраны на открытых площадках и периметрах объектов.
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
|
Чувствительный элемент 2-х площадной PIR элемент |
- коммутируемое напряжение, В 100 |
|
Регулировка чувствительности нет |
- коммутируемый ток, А 0.1 |
|
Время разогрева, сек 60 |
- тампер нет |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения объемная |
- постоянного тока 8…28 |
|
- дальность, м 12 |
Ток потребления, мА: |
|
- угол обзора, град 60 |
- при напряжении питания 12 В 15 |
|
- рекомендуемая высота установки, м 2.5…3 |
Степень защиты IP65 |
|
- наличие антисаботажной зоны нет |
Диапазон рабочих температур, °С -50…+50 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.2…7 |
Габаритные размеры, мм 150х80х69 |
|
Параметры тревожного выхода: |
Масса, не более, кг 0.35 |
|
- тип контактов нормально-замкнутые |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
нет
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
12
- угол обзора, град
60
- рекомендуемая высота установки, м
2.5…3
- наличие антисаботажной зоны
нет
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…7
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.1
- тампер
нет
Напряжение питания, B:
- постоянного тока
8…28
Ток потребления, мА:
- при напряжении питания 12 В
15
Степень защиты
IP65
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм
150х80х69
Масса, не более, кг
0.35
