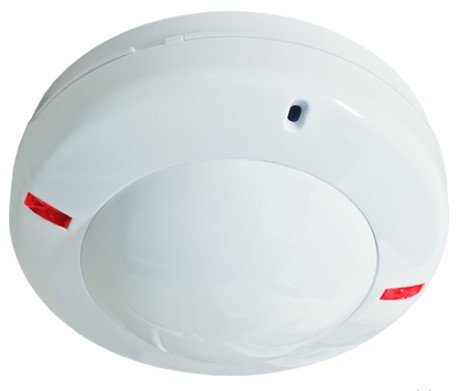

Извещатель охранный поверхностный совмещенный
Назначение изделия
Предназначен для использования в составе систем охранной сигнализации, совмещая два независимых канала обнаружения:
акустический канал - обнаружение разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного, ламинированного, а также стеклянных пустотелых блоков;
инфракрасный канал - обнаружение проникновения в охраняемое пространство закрытого помещения.
Особенности
- устанавливается на потолке помещения;
- зона обнаружения ИК-канала: объемная с высокой плотностью заполнения, обеспечивающая высокую вероятность обнаружения при движении со всех направлений;
- наличие экрана защиты пироприемника от насекомых;
- защита от несанкционированного вскрытия корпуса;
- микропроцессорная обработка сигнала;
- световая индикация состояния каналов обнаружения и возможность ее отключения;
- выбор режимов чувствительности АК и высоты установки ИК каналов;
- контроль напряжения питания;
- температурная компенсация обнаруживающей способности при изменении температуры окружающей среды;
- раздельные выходы на ШС по АК и ИК каналам;
- отдельное реле неисправности/вскрытия;
- извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.
|
Чувствительный элемент 2-х площадной PIR элемент |
- тип контактов нормально-замкнутые |
|
Регулировка чувствительности есть |
- длительность тревожного извещения, сек 2.5 |
|
Параметры ИК канала: |
- коммутируемое напряжение, В 72 |
|
- тип зоны обнаружения объемная |
- коммутируемый ток, А 0.03 |
|
- дальность, м 5 |
- тампер есть |
|
- ширина, м 10х9 |
Напряжение питания, B: |
|
- угол обзора, град 360 |
- постоянного тока 9…15 |
|
- рекомендуемая высота установки, м 2.5…5 |
Ток потребления, мА: |
|
Параметры акустического канала: |
- при напряжении питания 12 В 35 |
|
- дальность, м 6 |
Степень защиты IP30 |
|
- угол обзора, град 120 |
Диапазон рабочих температур, °С -20…+45 |
|
- min охраняемая площадь, м² 0.05…0.1 |
Габаритные размеры, мм 105х48 |
|
Параметры тревожного выхода: |
Масса, не более, кг 0.1 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
есть

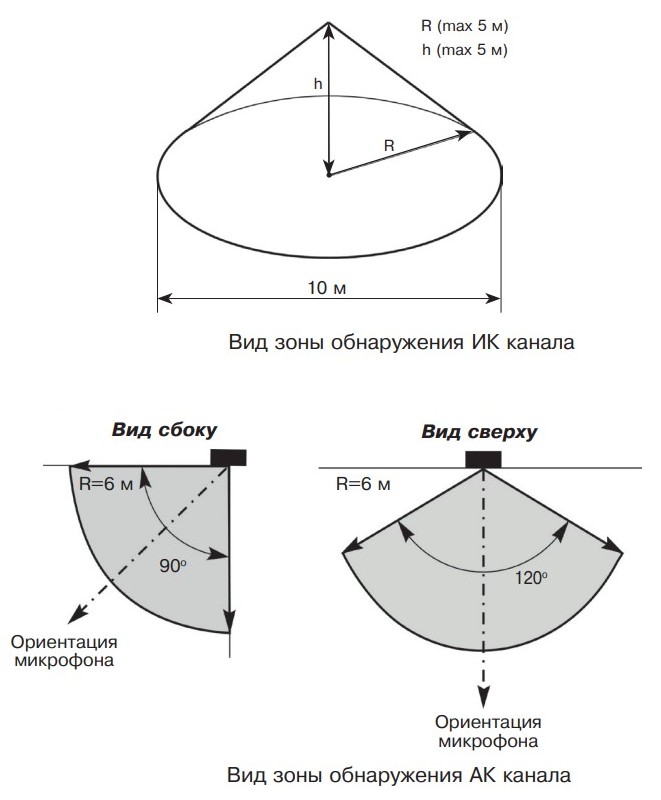

Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
5
- ширина, м
10х9
- угол обзора, град
360
- рекомендуемая высота установки, м
2.5…5
Параметры акустического канала:
- дальность, м
6
- угол обзора, град
120
- min охраняемая площадь, м²
0.05…0.1
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
2.5
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.03
- тампер
есть
Напряжение питания, B:
- постоянного тока
9…15
Ток потребления, мА:
- при напряжении питания 12 В
35
Степень защиты
IP30
Диапазон рабочих температур, °С
-20…+45
Габаритные размеры, мм
105х48
Масса, не более, кг
0.1
