Извещатель охранный объемный совмещенный
Назначение изделия

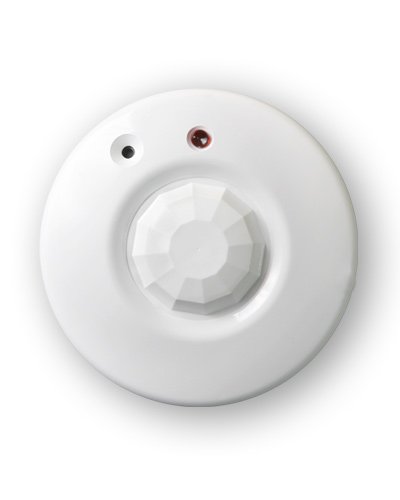

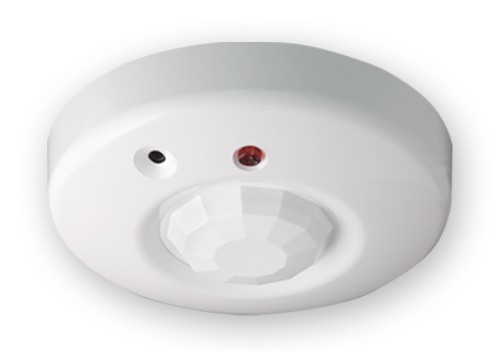

Извещатель охранный Астра-8 (ИО 415-1) предназначен
- для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального РЕЛЕ-ИК;
- для обнаружения разрушения стекол остекленных конструкций закрытых помещений и формирования извещения о тревоге путем размыкания выходных контактов сигнального РЕЛЕ-АК.
Особенности
- Два канала извещателя работают независимо друг от друга и имеют отдельные релейные выходы:
- объемный оптико-электронный (ИК-канал)
- акустический (АК-канал)
- Типы стекол:
- обычные и защищенные полимерной пленкой толщиной от 2,5 до 8 мм;
- армированные толщиной 5,5 и 6 мм;
- узорчатые толщиной 4…7 мм;
- многослойные строительные толщиной 6…8 мм;
- закаленные толщиной 4…6 мм.
- Размер стекол: площадь не менее 0,1 кв.м (при длине одной из сторон не менее 0,3 м).
|

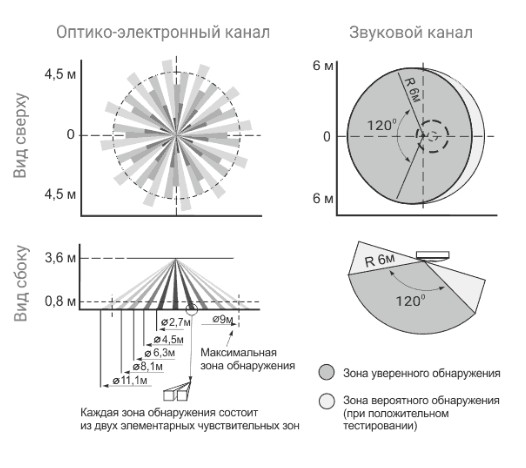

Угол обзора зоны обнаружения, град 360 |
Ток потребления во всех режимах, мА, не более 21 |
|
Диаметр зоны обнаружения: |
Допустимое напряжение на контактах реле, В, не более 100 |
|
- при высоте установки 2, 4 м 6 |
Допустимый ток через контакты реле, А, не более 0.08 |
|
- при высоте установки 3, 6 м 9 |
Диапазон рабочих температур, °С -20…+50 |
|
Рекомендуемая высота установки, м 2.4…3.6 |
Габаритные размеры, мм D90х31.5 |
|
Максимальная рабочая дальность АК-канала, м, не менее 6 |
Масса, не более, кг 0.07 |
|
Напряжение питания, В 8…15 |
Угол обзора зоны обнаружения, град
360
Диаметр зоны обнаружения:
- при высоте установки 2, 4 м
6
- при высоте установки 3, 6 м
9
Рекомендуемая высота установки, м
2.4…3.6
Максимальная рабочая дальность АК-канала, м, не менее
6
Напряжение питания, В
8…15
Ток потребления во всех режимах, мА, не более
21
Допустимое напряжение на контактах реле, В, не более
100
Допустимый ток через контакты реле, А, не более
0.08
Диапазон рабочих температур, °С
-20…+50
Габаритные размеры, мм
D90х31.5
Масса, не более, кг
0.07
