Устройство радиоприемное
Назначение изделия

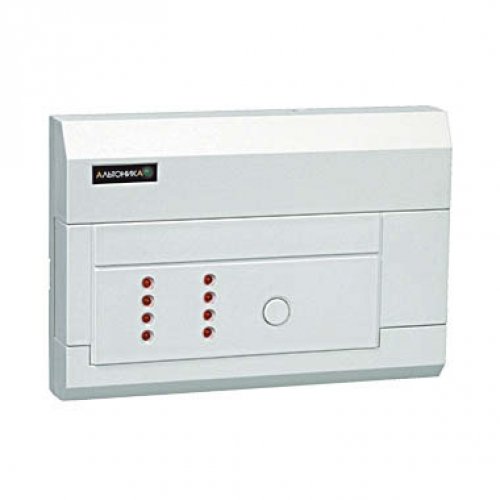

Приемник RS-201R-входит в состав аппаратуры радиоуправления охранной системы централизованной охраны Lonta OPTIMA и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемно-контрольные приборы путем переключения контактов сигнального реле.
Особенности
К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами "открытый коллектор" на каждый передатчик.
Дальность передачи тревожных радиосигналов от радиокнопки RS-201TK в условиях прямой видимости достигает 15 км, от стационарных передатчиков – 20 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.
Параметры радиоканала: |
Напряжение питания, B: |
- рабочая частота, МГц 433.92 |
- от внешнего источника питания 10…15 |
- количество регистрируемых устройств 8 |
Ток потребления, мА: |
Параметры релейных выходов: |
- не более 200 |
- кол-во релейных выходов 1 |
Диапазон рабочих температур, °С -20…+40 |
- коммутируемое напряжение, В 72 |
Габаритные размеры, мм 160х110х32 |
- коммутируемый ток, мА 100 |
Масса, не более, кг 0.2 |
Параметры радиоканала:
- рабочая частота, МГц
433.92
- количество регистрируемых устройств
8
Параметры релейных выходов:
- кол-во релейных выходов
1
- коммутируемое напряжение, В
72
- коммутируемый ток, мА
100
Напряжение питания, B:
- от внешнего источника питания
10…15
Ток потребления, мА:
- не более
200
Диапазон рабочих температур, °С
-20…+40
Габаритные размеры, мм
160х110х32
Масса, не более, кг
0.2
