Извещатель охранный точечный магнитоконтактный
Назначение изделия

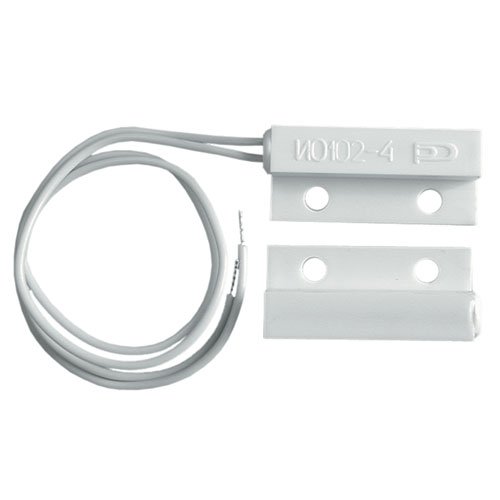

Извещатель охранный ИО 102-4 (СМК-4) предназначен для блокировки дверных и оконных проемов, других строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах как производственных так и жилых.
Особенности
Накладной, миниатюрный, для поверхностного монтажа на деревянные конструкции.
Дополнительная информация
Извещатель состоит из магнитоуправляемого датчика на основе геркона и задающего элемента (магнита). Извещатель выдает извещение «Тревога» путем размыкания контактов геркона на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.
|
Тип контактов НЗ |
- максимальный коммутируемый ток, мА 250 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -50…+50 |
|
- при размыкании контактов, более 45 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 10 |
- корпус геркона 30х13х6.5 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 30х13х6.5 |
|
- максимальное коммутируемое напряжение, В 72 |
Масса, не более, кг 0.01 |
Тип контактов
НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
45
- при замыкании контактов, менее
10
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
72
- максимальный коммутируемый ток, мА
250
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- корпус геркона
30х13х6.5
- корпус магнита
30х13х6.5
Масса, не более, кг
0.01
