Типовое решение: СОУЭ-018

Типовое решение реализовано на оборудовании «Тромбон-IP» и может быть использовано для создания системы звукового вещания и музыкальной трансляции с управлением оповещением между объектами, находящимися в разных городах.

Решение может быть применено для систем экстренного оповещения с помощью микрофона пульта звукового вещания (ПЗВ) о возникновении чрезвычайной ситуации или террористической угрозе согласно постановлениям правительства № 272 от 25 марта 2015 года и N 1006 от 02 августа 2019 года.

Система может использоваться для передачи музыкальных программ и информационных сообщений, что делает ее еще более универсальной и функциональной.

Использование всепогодных громкоговорителей позволяет применять систему как внутри зданий и сооружений, так и для озвучивания открытых территорий.

Система «Тромбон IP» не требует выделенного сервера, является распределённой, в качестве межблочных связей использует сеть TCP/IP, в том числе сеть интернет.

Предлагаются два варианта построения системы:

Вариант №1 (бюджетное решение)

1. Основой решения является сетевой коммутатор «Тромбон IP-K04», который предназначен для сетевой коммутации и обеспечения питанием устройств, требующих питания PoE.
2. Управление системой с помощью «Тромбон IP-ПО мобильное приложение». Принцип работы: с помощью микрофона мобильного устройства записывается голосовое сообщение. Затем в приложении выбираются желаемые зоны оповещения и сообщение отправляется на компьютер с установленным программным обеспечением «Тромбон IP-ПО» через сеть WiFi. Мобильное приложение не работает без «Тромбон IP-ПО».
3. «Тромбон IP-ПО» является цифровой копией пульта звукового вещания «Тромбон IP-ПЗВ» (см. вариант №2).
4. Роутер «Keenetic Air» используется для обеспечения стабильного и быстрого интернет-соединения, поддерживает современные стандарты Wi-Fi.
5. В решении используются различные типы IP громкоговорителей, позволяющих применять систему как внутри зданий, так и для озвучивания открытых территорий.

Вариант №2

Второй вариант построения системы отличается от первого в использовании пульта звукового вещания «Тромбон IP-ПЗВ» вместо цифровой копии пульта «Тромбон IP-ПО».
«Тромбон IP-ПЗВ» предназначен для:
- построения систем экстренного оповещения о возникновении чрезвычайной ситуации или террористической угрозе;
- воспроизведения музыкальных файлов с USB накопителей на выбранные IP речевые оповещатели (колонки);
- трансляции голосовых сообщений посредством встроенного микрофона;
- приема и отправки аудио звонков с/на другие пульты
- контроля состояния других приборов системы «Тромбон IP»;
- защиты от несанкционированного доступа по логину/паролю.

Количество любых приборов в системе «Тромбон IP» может быть неограниченно.

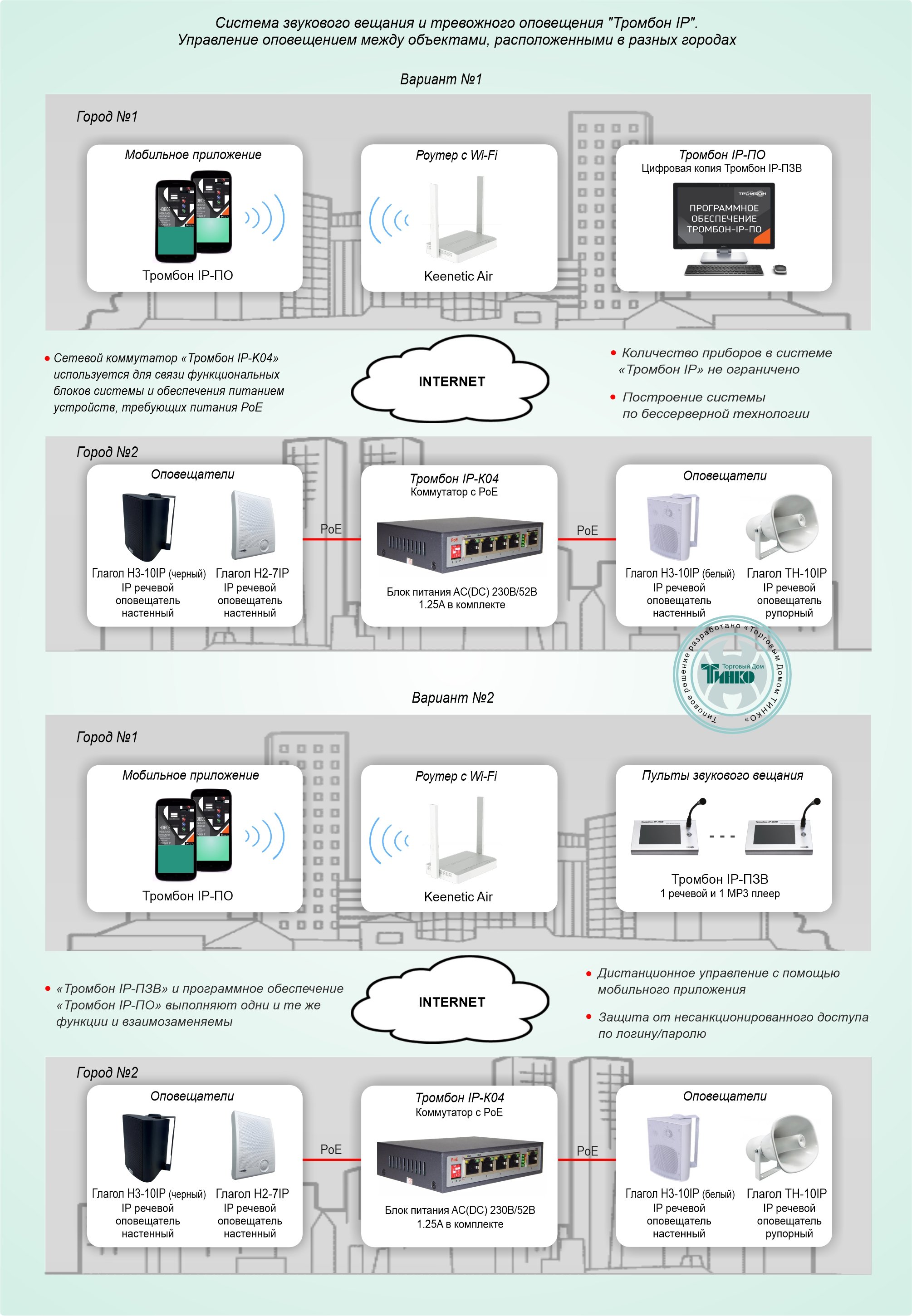

Система оповещения «Тромбон IP» схематично представлена на рисунке.

Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.

Схема построения

Схема построения системы
