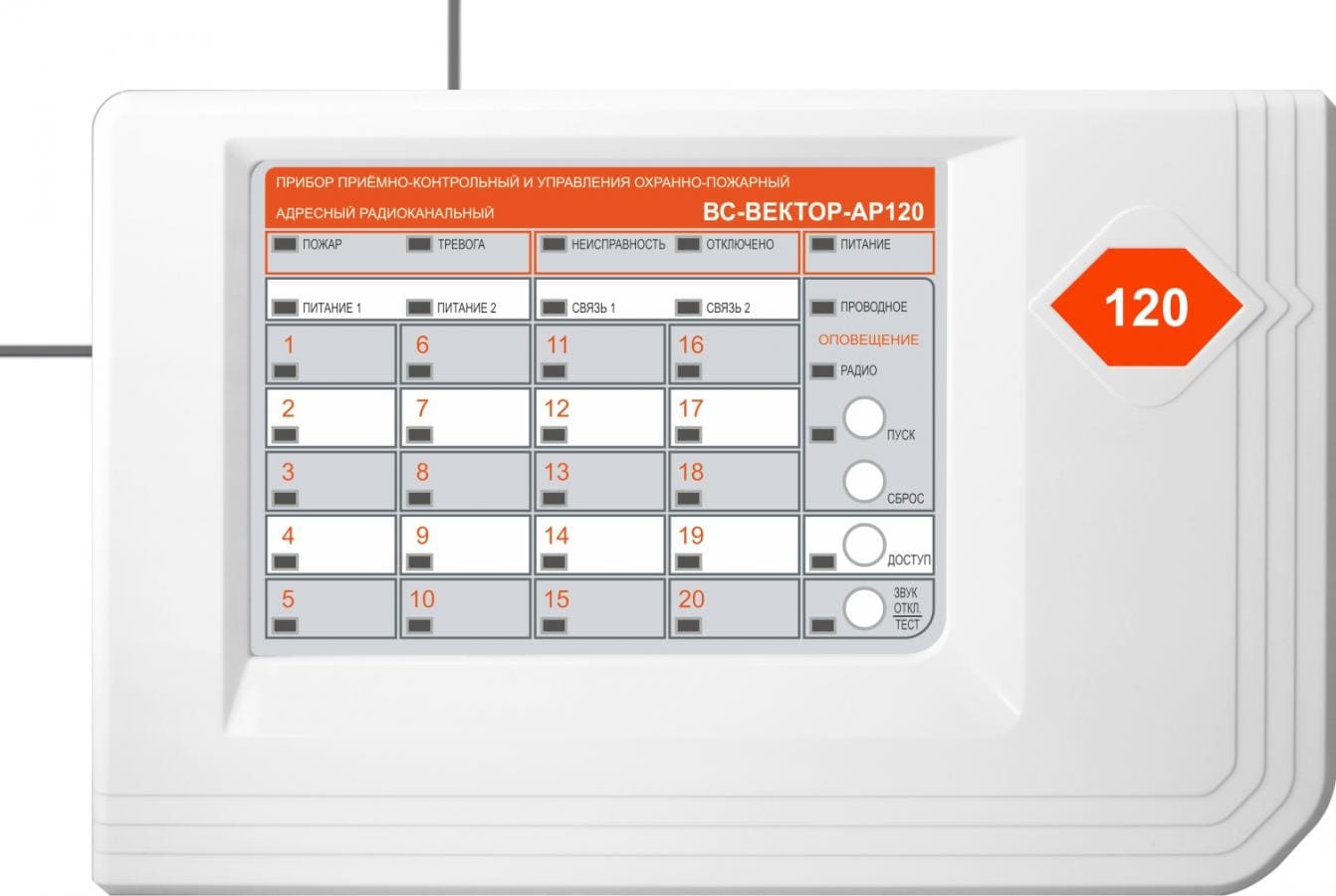

ВС-ВЕКТОР-АР120 КП

Назначение изделия

Прибор «ВС-ВЕКТОР-АР120 КП» предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Прибор работает как автономно, так и совместно с пультовой системой, системой передачи извещений ВЕТТА-2020. Прибор «ВС-ВЕКТОР-АР120 КП» входит в семейство радиоканальных приемно-контрольных приборов ВС-ВЕКТОР-АР.

Особенности

• Прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства). Общее количество радиоканальных оповещателей, подключаемых к прибору – до 24.
• Прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон. Прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели.
• Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью обмена данными по радиоканалу на частоте 433 МГц.
• В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
• Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
• Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
• Возможность подключения к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану.
• Наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий.
• Управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020.
• Прибор ведет электронный журнал событий. При автономной работе прибора журнал доступен с помощью компьютерной программы и устройства регистрации событий (УРС), а при работе в составе системы ВЕТТА-2020 — с помощью средств пульта.
• У прибора простой и удобный интерфейс для пользователя, настройка прибора не вызывает затруднений. Для настройки приборов «ВС-ВЕКТОР-АР120 КП», выпускаемых с 2025 года, может использоваться программа-конфигуратор.

Дополнительное оборудование

(273473) - ВС-РТР ВЕКТОР, Ретранслятор

Пожарные извещатели
(231512) - ДИП-220Р ВЕКТОР (ИП212-220Р), Извещатель пожарный дымовой
(273642) - ДИП-230Р ВЕКТОР (ИП212-230Р), Извещатель пожарный дымовой со встроенной сиреной
(265215) - ИП101-17Р-A1R "ИП-17Р-А1R ВЕКТОР", Извещатель тепловой t-сраб.54...65°С
(265216) - ИП101-17Р-A3R "ИП-17Р-А3R ВЕКТОР", Извещатель тепловой t-сраб.64...76°С
(256537) - ВС-ИПР-031 ВЕКТОР, Извещатель пожарный ручной радиоканальный
(278089) - ВС-УДП ВЕКТОР, Устройство дистанционного пуска
(231531) - ВС-ПИ ВЕКТОР, Радиопередающее устройство (РПД)

Оповещатели
(246790) - ВОСХОД-Р-024, Оповещатель свето-звуковой радиоканальный
(231528) - ВОСХОД-Р "Выход", Табло световое, питание от 2-х батарей CR123A(3В)
(239123) - ВОСХОД-Р 12В "Выход", Табло световое, внешнее питание 12 В
(262930) - ВОСХОД-Р-01 "Пожар", Табло световое, питание от 2-х батарей CR123A(3В)
(280249) - ВОСХОД-Р-02 "Стрелка вправо", Табло световое, питание от 2-х батарей CR123A(3В)
(284667) - ВОСХОД-Р-03 "Стрелка влево", Табло световое, питание от 2-х батарей CR123A(3В)
(239082) - ВОСХОД-РС1 "Выход", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(239124) - ВОСХОД-РС1 12В "Выход", Табло со встроенной сиреной, внешнее питание 12 В
(290260) - ВОСХОД-РС1-01 "Пожар", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(238921) - ВОСХОД-РС1-02 "Стрелка вправо", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(238922) - ВОСХОД-РС1-03 "Стрелка влево", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)
(244348) - ТОН-Р-028, Оповещатель речевой

Устройства управления
(231532) - Б4-Р (Б-4 Р) ВЕКТОР, Радиобрелок
(263515) - ВС-РК ВЕКТОР, Радиоустройство

Охранные извещатели
(231530) - ВС-СМК ВЕКТОР, Извещатель магнитоконтактный
(263516) - ВС-ТК ВЕКТОР, Брелок тревожной сигнализации 4-х кнопочный
(263517) - ВС-ТКС ВЕКТОР, Кнопка тревожная стационарная
(246789) - ВС-ИК-021 ВЕКТОР, Извещатель ИК-объемный
(256536) - ВС-ИК-022 ВЕКТОР, Извещатель ИК-поверхностный ("штора")
(276262) - Сонар-Р, Извещатель разбития стекла

Устройства подачи сигналов вызова
(273643) - ВС-CК ВЕКТОР, Брелок вызова 4-х кнопочный
(273644) - ВС-CКС ВЕКТОР, Кнопка вызова стационарная

Устройства регистрации событий
(282510) - ВС-USB-RS485-116, Адаптер для считывания журнала событий прибора ВС-ПК ВЕКТОР-116(120) в ПК
(281529) - ВС-УРС ВЕКТОР, Устройство регистрации событий
