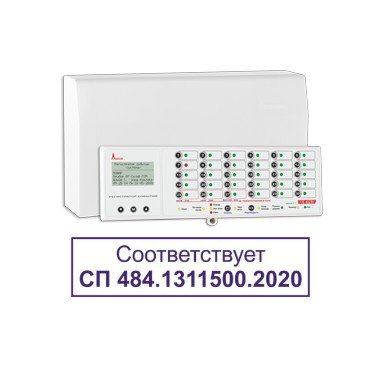

ППКУОП МАГИСТРАТОР (версия 3.2)

ППКУОП МАГИСТРАТОР (версия 3.2) / Пульт контроля и управления

Пульт контроля и управления

Код: 329626
Производитель: Магистраль
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

16 790,00 /шт
Розничная цена
15 950,52 /шт
Оптовая цена

Зарегистрируйся и узнай свою персональную цену

16 790,00 /шт
15 950,52 /шт
Доступность: Под заказ

Краткое описание: ППКУОП для централизованного контроля состояния и управление ППКОП "Гранд Магистр" (версия 3.х) и ППКУП "Гранд Магистр ПУ" (версия 3.х)  с выносной клавиатурой до 500 м с информативным графическим ЖК-дисплеем и встроенной подсветкой, контроль 30 приборов, встроенный регистратор на 7000 событий, две линии интерфейса RS-485 (внутренняя на 500 м и внешняя на 2000 м), подключение модуля Ethernet (СА+LAN), подключение релейных модулей (на 4,8 или 16 реле) на внутреннюю и внешнюю линии; U-пит. 220 В, ток потребления 0.09 А, под аккумуляторную батарею 12В/7Ач (приобретается отдельно); 3 реле с перекидным контактом 24В/2А, 4 выхода типа «открытый коллектор» 12В/0.5А, выход питания внешних устройств 12В/1.2А; t-раб. ППКОП -30...+55°С, t-раб. клавиатуры +5...+55°С; габаритные размеры системного блока 345х180х90 мм, клавиатуры 295х95х32 мм

Назначение изделия

Прибор предназначен для организации централизованного контроля управления объектовыми приборами Гранд МАГИСТР различного исполнения, объединенных по сети RS-485 в комплексную систему безопасности с выдачей соответствующего светозвукового оповещения,
управления дополнительным оборудованием и передачей сигнала на ПЦН.

Прибор имеет две линии интерфейса RS-485 (внутренняя до 32 устройств и внешняя до 30 устройств через сетевой модуль ДПЛС).

Во внутреннюю линию можно подключать (длина линии до 500 м.):
- клавиатура «МАГИСТРАТОР» (версия 3.2) (поставляется в комплекте);
- клавиатура «Гранд МАГИСТР Кл» всех исполнений по количеству ШС (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ПУ8» (версия 3.х);
- клавиатура «Гранд МАГИСТР-125 Кл» (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ИУ» (версия 3.х);
- блок ключей «Гранд МАГИСТР БК» (версия 3.х);
- блок реле «Гранд МАГИСТР БР» (версия 3.х);
- блок автодозвона «Гранд МАГИСТР GSM/GSM2/GSM2 SMA » (версия 3.х);
- комбинированный сетевой адаптер «МАГИСТРАТОР СА+LAN» в качестве преобразователя интерфейсов, либо управления через интернет-браузер.

Во внешнюю линию можно подключать (длина линии до 2000 м.):
- ППКОП «Гранд МАГИСТР» (версия 3.х) всех исполнений по количеству ШС;
- ППКУП «Гранд МАГИСТР ПУ» (версия 3.х) всех исполнений по количеству зон;
- ППКУОП «Гранд МАГИСТР-125» (версия 3.х) в различной конфигурации;
Кольцевая топология подключения обеспечивает сохранение связи с приборам при обрыве линии и коротком замыкании.

Все объектовые приборы подключаются во внешнюю через сетевые адаптеры «МАГИСТРАТОР СА» (версия 3.2).

Количество контролируемых объектовых приборов

до 30

Буфер событий

7 000

Количество контролируемых зон пожаротушения

до 240

Напряжение питания, В

220 AC

Количество контролируемых шлейфов сигнализации

900

Потребляемый ток, мА

90

Длина линии интерфейса, RS-485, м

2000 м внешняя линия; 500 м внутренняя линия

Кол-во устанавливаемых аккумуляторов

1

Параметры информационных выходов:

Емкость аккумулятора, А·ч

7

- кол-во выходов типа "Открытый коллектор"

4

Диапазон рабочих температур, °С

-30…+55

- кол-во реле ПЦН

3

Габаритные размеры, мм:

Ток на выходе ОК, А

1

- системного блока

345х180х90

Параметры реле

~ 120 В; 1 А/24 В; 2 А

- клавиатуры

295х95х32

Количество контролируемых объектовых приборов

до 30

Количество контролируемых зон пожаротушения

до 240

Количество контролируемых шлейфов сигнализации

900

Длина линии интерфейса, RS-485, м

2000 м внешняя линия; 500 м внутренняя линия

Параметры информационных выходов:

- кол-во выходов типа "Открытый коллектор"

4

- кол-во реле ПЦН

3

Ток на выходе ОК, А

1

Параметры реле

~ 120 В; 1 А/24 В; 2 А

Буфер событий

7 000

Напряжение питания, В

220 AC

Потребляемый ток, мА

90

Кол-во устанавливаемых аккумуляторов

1

Емкость аккумулятора, А·ч

7

Диапазон рабочих температур, °С

-30…+55

Габаритные размеры, мм:

- системного блока

345х180х90

- клавиатуры

295х95х32

  • Руководство по эксплуатации
