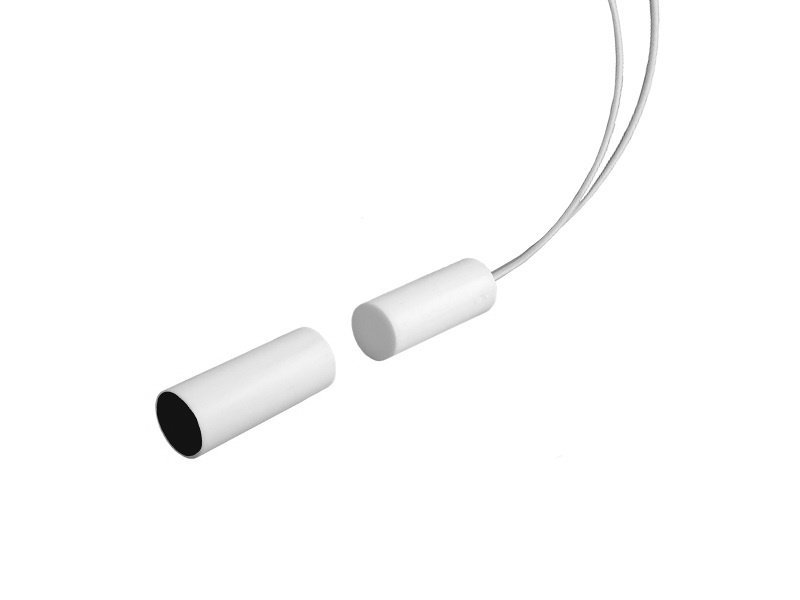

Извещатель охранный точечный магнитоконтактный
Назначение изделия
Сигнализатор магнитоконтактный СМК-11 предназначен для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений с выдачей сигнала, путем размыкания сухого контакта геркона, а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из немагнитопроводных материалов.
Особенности
Отличительная особенность - после установки сигнализатора, отсутствуют выступающие поверхности, т.к. он монтируется вровень с контролируемой поверхностью (заподлицо)
|
Тип контактов НЗ/НР |
Степень защиты IP66/IP68 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -60…+60 |
|
- при размыкании контактов, более 13 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 10 |
- корпус геркона 7.9х20 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 7.9х20 |
|
- максимальное коммутируемое напряжение, В 72 |
Масса, не более, кг 0.01 |
|
- максимальный коммутируемый ток, мА 0.25 |
Тип контактов
НЗ/НР
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
13
- при замыкании контактов, менее
10
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
72
- максимальный коммутируемый ток, мА
0.25
Степень защиты
IP66/IP68
Диапазон рабочих температур, °С
-60…+60
Габаритные размеры, мм:
- корпус геркона
7.9х20
- корпус магнита
7.9х20
Масса, не более, кг
0.01
