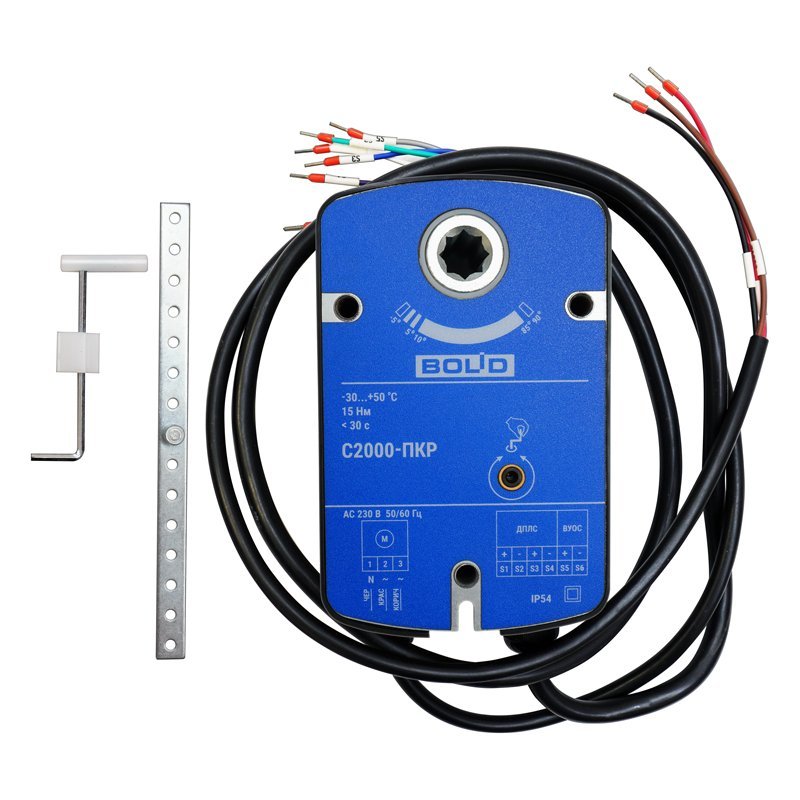

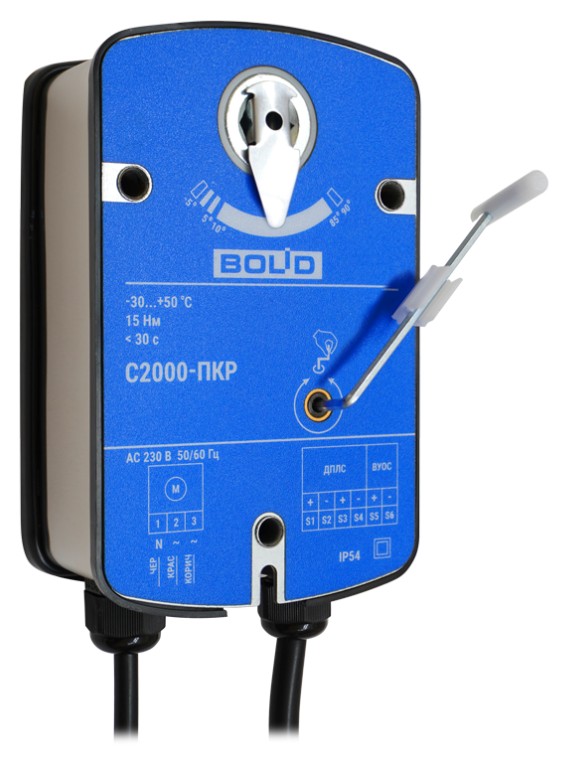

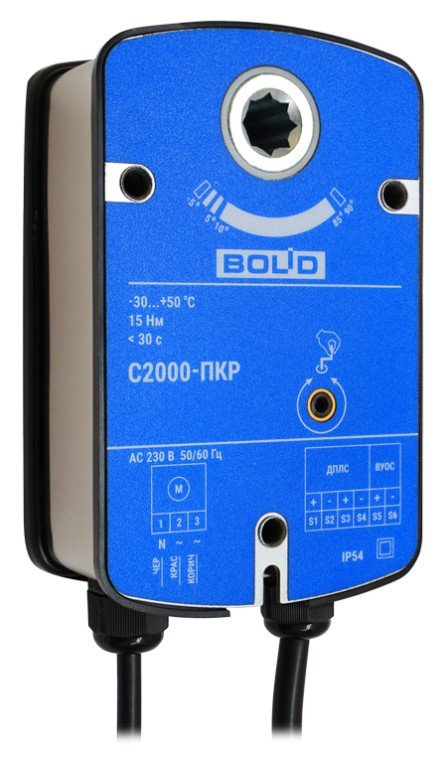

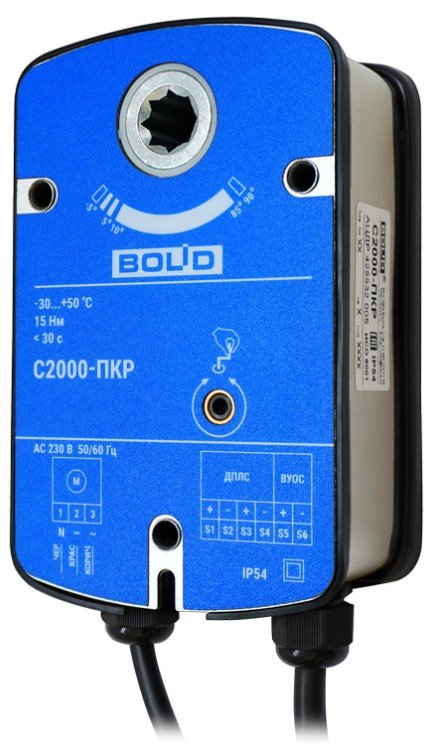

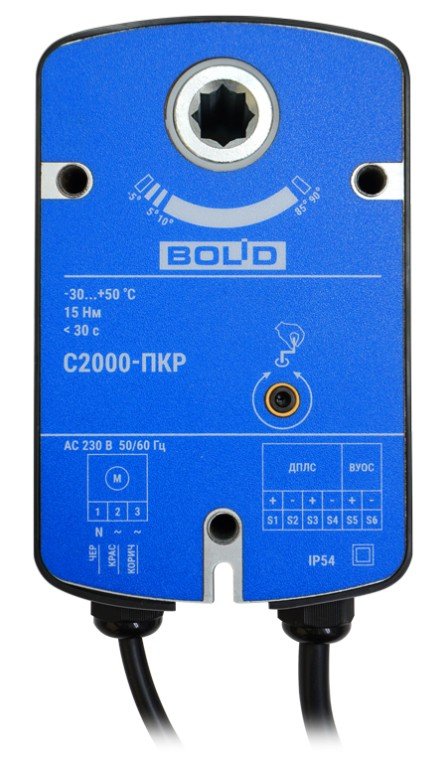

С2000-ПКР / Привод клапана реверсивный адресный

Привод клапана реверсивный адресный

Код: 322874
Производитель: Болид
Артикул производителя: 1-622-292-881
Функционал: Приводной элемент
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

7 931,04 /шт
Розничная цена
7 320,96 /шт
Оптовая цена
7 931,04 /шт
7 320,96 /шт
Доступность: Под заказ

Краткое описание: Привод клапана реверсивный адресный для работы с прибором С2000-КДЛ со встроенным изолятором короткого замыкания; номинальный крутящий момент выходного вала 15 Н/м, угол поворота выходного вала 90°, время поворота 60 с, передающее звено на вал 12х12 мм; 2 входа питания, U-исп.230 В, P-потр.12 ВА (max); U-пит.8...12 В (по линии ДПЛС), I-потр.3.3 мА; IP54, t-раб.-30...+55°С, 170×102×62 мм

Назначение изделия

Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.
Привод принимает команды от «С2000-КДЛ», контролирует своё положение, отправляет в систему информацию о своём состоянии. Подключаемое к модулю выносное устройство индикации позволяет с помощью лазерного тестера «ДИП-Тест» проводить проверку работоспособности и тестирование привода. Адресный модуль «С2000-ПКР» оснащён встроенным изолятором короткого замыкания ДПЛС. Для управления приводом не требуется установки промежуточных блоков, привод получает команды напрямую от С2000-КДЛ.

Особенности

- управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С»
- контроль положения клапана посредством контроля угла поворота выходного вала
- возможность подключения выносного устройства оптической сигнализации «ВУОС-31»
- контроль напряжения питания
- передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ»

Дополнительное оборудование

(276742) - ВУОС-31, Выносной индикатор
(314459) - ДИП-Тест, Тестер

Количество входов питания

2

- в состоянии покоя, ВА

6

Напряжение питания, B:

Номинальный крутящий момент, Н/м

15

- исполнительной части

230

Угол поворота выходного вала, град

90

- приёмо-передающей части

8…12

Время поворота, с

60

Ток потребления, мА:

Передающее звено на вал, мм

12х12

Потребляемый ток от ДПЛС

1.5

Индикация положения

механический указатель

- исполнительной части

50

Степень защиты

IP54

- приёмо-передающей части

1.5

Диапазон рабочих температур, °С

-30…+55

Потребляемая мощность:

Габаритные размеры, мм

170х102х62

- во время вращения, ВА

12

Количество входов питания

2

Напряжение питания, B:

- исполнительной части

230

- приёмо-передающей части

8…12

Ток потребления, мА:

Потребляемый ток от ДПЛС

1.5

- исполнительной части

50

- приёмо-передающей части

1.5

Потребляемая мощность:

- во время вращения, ВА

12

- в состоянии покоя, ВА

6

Номинальный крутящий момент, Н/м

15

Угол поворота выходного вала, град

90

Время поворота, с

60

Передающее звено на вал, мм

12х12

Индикация положения

механический указатель

Степень защиты

IP54

Диапазон рабочих температур, °С

-30…+55

Габаритные размеры, мм

170х102х62

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
