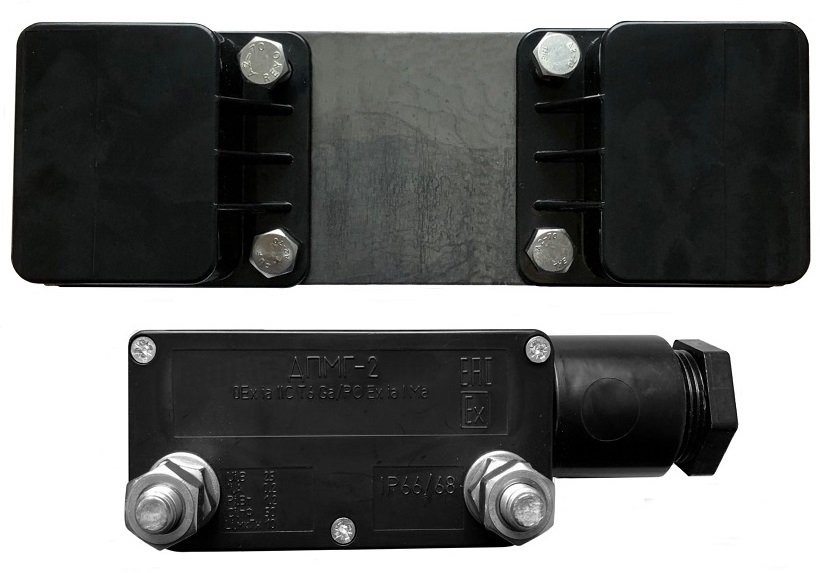

Датчик положения магнитогерконовый
Назначение изделия
Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.
Особенности
Датчики изготавливаются со встроенными резисторами R1 = 1 кОм*, R2 = 10 кОм* (* по просьбе заказчика номиналы резисторов могут быть любыми). Электрическая схема датчика приведена в документации
Дополнительное оборудование
290893 К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290895 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290892 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
290894 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
|
Тип контактов Нормально замкнутые; на размыкание |
Степень защиты IP66/IP68 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -65…+60 |
|
- при размыкании контактов, более 260 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 200 |
- корпус геркона 160х55х52 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 150х70х38 |
|
- максимальное коммутируемое напряжение, В 250 |
Масса, не более, кг 3.25 |
|
- максимальный коммутируемый ток, А 2 |
Тип контактов
Нормально замкнутые; на размыкание
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
260
- при замыкании контактов, менее
200
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
250
- максимальный коммутируемый ток, А
2
Степень защиты
IP66/IP68
Диапазон рабочих температур, °С
-65…+60
Габаритные размеры, мм:
- корпус геркона
160х55х52
- корпус магнита
150х70х38
Масса, не более, кг
3.25
