ИПДЛ-252С-П (ИП212-252С-П) 5-150 м

Назначение изделия

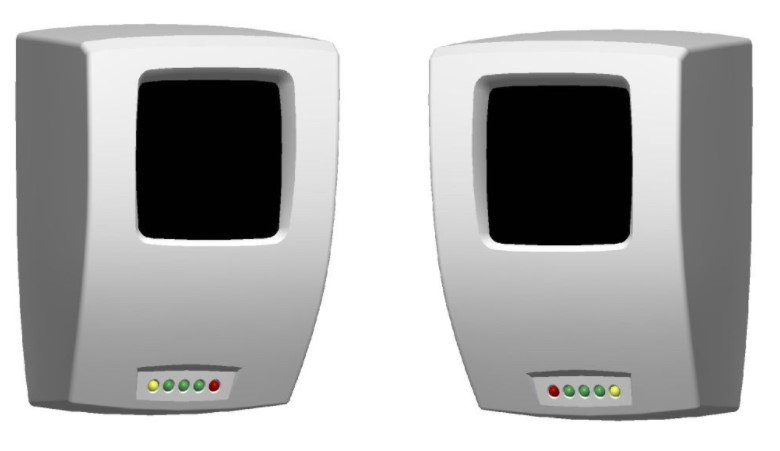

ИП212-252С-П (ИПДЛ-252С-П) - двухпозиционные линейные извещатели, состоящие из приемника и передатчика.

Внутри пластмассового корпуса приёмника и передатчика установлены оптические системы и печатные платы с электронными компонентами.

Оптические системы приёмника и передатчика имеют четырёхканальную конструкцию. Передатчик используются для формирования оптического луча, посылаемого на приёмник, а приёмник обеспечивает приём оптического излучения передатчика. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение. Конструкция оптической системы имеет надёжную защиту от проникновения внутрь неё насекомых и пыли.

На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы.



Выходные колодки и переключатель тактики работы расположены под съёмным корпусом приёмника. Для юстировки приёмника и передатчика в их конструкции предусмотрен пружинно-винтовой механизм, обеспечивающий угловые перемещения корпуса на ± 5 градусов в горизонтальной и вертикальной плоскостях.

Принцип действия извещателя ИП212-252С-П (ИПДЛ-252С-П) основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмник и передатчик располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграмм направленности оптических систем приёмника и передатчика. Извещение «Пожар» приёмник формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде). Извещение «Неисправность-луч» приёмник формирует при снижении интенсивности луча более чем на 90%. Процессор с помощью формирователя ИК-импульсов формирует пачки токовых импульсов в ИК-диодах. В рабочем режиме все ИК-импульсы пачки имеют одинаковую амплитуду. При имитации с помощью кнопок выносного устройства режимов «Пожар» и «Неисправность» амплитуда ИК-импульсов уменьшается. При этом приёмник, обнаружив изменение амплитуды ИК-импульсов, отображает принятый сигнал с помощью встроенной индикации и фиксирует извещения «Пожар» и «Неисправность».

При наличии линии связи между приёмником и передатчиком питание последнего осуществляется по линии связи, а также передаются данные для управления индикаторами передатчика (для дублирования индикаторов приёмника).

В случае отсутствия линии связи передатчик питается от отдельного источника питания, дублирование индикации приёмника отсутствует, а синхронизация работы приёмника осуществляется непосредственно по ИК-импульсам.

Дополнительное оборудование

(251797) - Защитный кожух для ИПДЛ-52/252 (большой), ВхШхГ 200х150х190 мм
(212434) - Тестер для ИПДЛ-52
(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252
