ИПДЛ-252СМД (ИП212-252СМД) 50-120м

ИПДЛ-252СМД (ИП212-252СМД) 50-120м / Извещатель пожарный дымовой оптико-электронный линейный оптический

Извещатель пожарный дымовой оптико-электронный линейный оптический

Код: 299551
11 088,00 /шт
Розничная цена
10 626,00 /шт
Оптовая цена
11 088,00 /шт
10 626,00 /шт
Доступность: до 7 дней
Краткое описание: Извещатель дымовой оптический линейный, однопозиционный, дальность от 50...120 м, 6 уровней чувст., автокоррекция компенсации чувствительности, автом. регул. коэф. усиления, 2-х проводная схема подключения, U-пит. 10...30 В (по ШС), I-деж. ≤ 0.7 мА, I-пож. ≤ 22 мА; IP40, t-раб.-30...+55°С, габ.размеры 175х135х105 мм

Назначение изделия

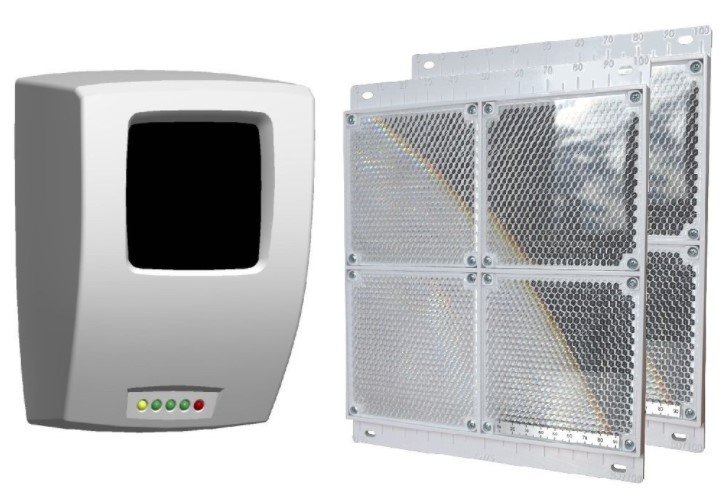

ИП212-252СМД – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя.

Внутри пластмассового корпуса приёмо-передатчика установлены оптическая система и печатная плата с электронными компонентами. Оптическая система имеет четырёхканальную конструкцию. Два канала используются для формирования оптического луча, посылаемого на рефлектор-отражатель, а другие два канала обеспечивают приём отражённого от рефлектора-отражателя оптического излучения. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение.

На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы.

Выходные колодки и переключатель тактики работы расположены под съёмной крышкой, фиксирующейся с помощью защёлок


В качестве рефлектора-отражателя в ИП212-252СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±(10 - 15) градусов.

Для контроля и дистанционной проверки работоспособности к приёмо-передатчику может быть подключено выносное устройство УВ-РТ.

Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор-отражатель.

Приёмо-передатчик формирует инфракрасные импульсы (ИК-импульсы), которые, пройдя через контролируемую среду, отразившись от рефлектора-отражателя и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик.

Извещение «Пожар» извещатель формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде).

Извещение «Неисправность-луч» извещатель формирует при снижении интенсивности луча более чем на 80%.

Извещатель имеет два режима работы: режим юстировки и рабочий режим.

Дополнительное оборудование

(251797) - Защитный кожух для ИПДЛ-52/252 (большой), ВхШхГ 200х150х190 мм
(212434) - Тестер для ИПДЛ-52
(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252

Тип извещателя

2-х проводный

- в режиме «ПОЖАР»

22

Дальность действия, м

50…120

Степень защиты

IP40

Напряжение питания, B:

Диапазон рабочих температур, °С

-30…+55

- постоянного тока

10…30

Габаритные размеры, мм

175х135х105

Ток потребления, мА:

Масса, не более, кг

0.45

- по шлейфу сигнализации

0.7

Тип извещателя

2-х проводный

Дальность действия, м

50…120

Напряжение питания, B:

- постоянного тока

10…30

Ток потребления, мА:

- по шлейфу сигнализации

0.7

- в режиме «ПОЖАР»

22

Степень защиты

IP40

Диапазон рабочих температур, °С

-30…+55

Габаритные размеры, мм

175х135х105

Масса, не более, кг

0.45

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
