ИПДЛ-252СМ (ИП212-252СМ) 25-80 м

  • Новинка
ИПДЛ-252СМ (ИП212-252СМ) 25-80 м / Извещатель пожарный дымовой оптико-электронный линейный оптический

Извещатель пожарный дымовой оптико-электронный линейный оптический

Код: 299544
9 288,00 /шт
Розничная цена
8 901,00 /шт
Оптовая цена
9 288,00 /шт
8 901,00 /шт
Доступность: до 7 дней
Краткое описание: Извещатель дымовой оптический линейный, однопозиционный, дальность от 25...80 м, 6 уровней чувст., автокоррекция компенсации чувствительности, автом. регул. коэф. усиления, 4-х проводная схема подключения, 2 вых.реле (ПОЖАР, НЕИСПРАВНОСТЬ), U-пит.10...30 В, I-потр. ≤ 15 мА; IP40, t-раб.-30...+55°С, габ.размеры 175х135х105 мм

Назначение изделия

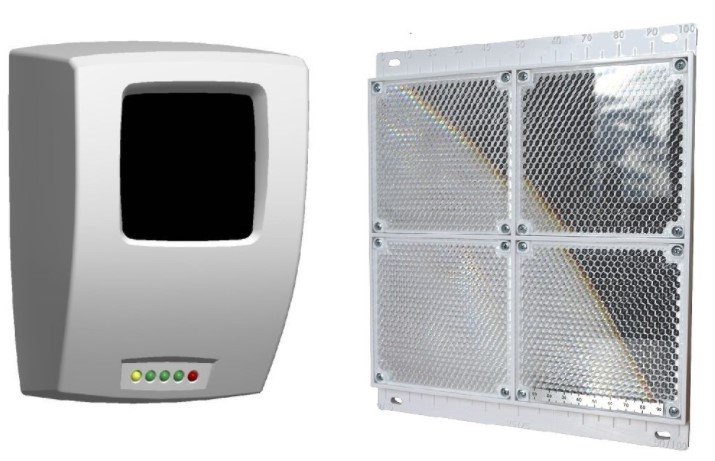

ИП212-252СМ – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя.

Внутри пластмассового корпуса приёмо-передатчика установлены оптическая система и печатная плата с электронными компонентами. Оптическая система имеет четырёхканальную конструкцию. Два канала используются для формирования оптического луча, посылаемого на рефлектор-отражатель, а другие два канала обеспечивают приём отражённого от рефлектора-отражателя оптического излучения. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение.

На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы.

Выходные колодки и переключатель тактики работы расположены под съёмной крышкой, фиксирующейся с помощью защёлок


В качестве рефлектора-отражателя в ИП212-252СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±(10 - 15) градусов.

Для контроля и дистанционной проверки работоспособности к приёмо-передатчику может быть подключено выносное устройство УВ-РТ.

Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор-отражатель.

Приёмо-передатчик формирует инфракрасные импульсы (ИК-импульсы), которые, пройдя через контролируемую среду, отразившись от рефлектора-отражателя и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик.

Извещение «Пожар» извещатель формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде).

Извещение «Неисправность-луч» извещатель формирует при снижении интенсивности луча более чем на 80%.

Извещатель имеет два режима работы: режим юстировки и рабочий режим.

Тип извещателя

4-х проводный

- в режиме «ПОЖАР»

15

Дальность действия, м

25…80

Степень защиты

IP40

Напряжение питания, B:

Диапазон рабочих температур, °С

-30…+55

- постоянного тока

10…30

Габаритные размеры, мм

175х135х105

Ток потребления, мА:

Масса, не более, кг

0.45

- в дежурном режиме, мА

≤ 15

Тип извещателя

4-х проводный

Дальность действия, м

25…80

Напряжение питания, B:

- постоянного тока

10…30

Ток потребления, мА:

- в дежурном режиме, мА

≤ 15

- в режиме «ПОЖАР»

15

Степень защиты

IP40

Диапазон рабочих температур, °С

-30…+55

Габаритные размеры, мм

175х135х105

Масса, не более, кг

0.45

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
