Комбинированное средство обнаружения
Назначение изделия

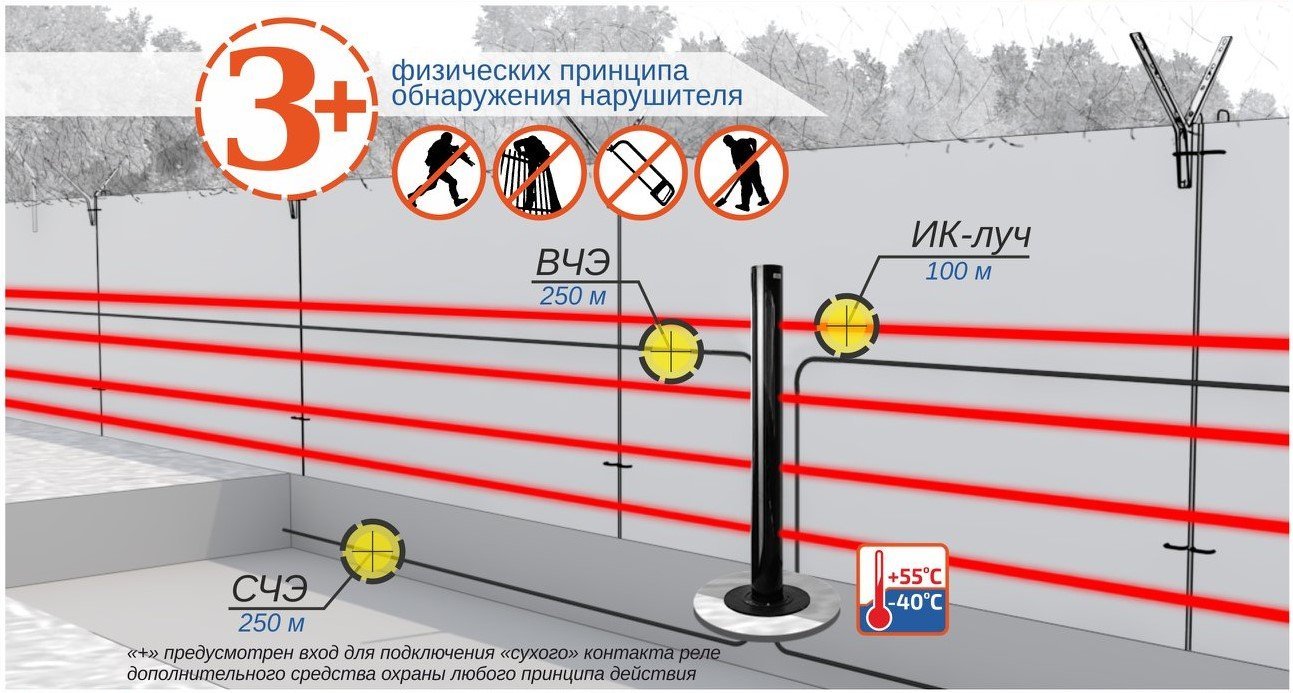

Комбинированное средство обнаружения «ПАНТЕРА», объединяющее в себе различные принципы обнаружения нарушителя (инфракрасный, сейсмический, вибрационный), предназначено для построения протяженных рубежей охраны.
Зона обнаружения, на основе инфракрасного излучения, формируется из четырех ИК-лучей, которые сгруппированы попарно.
Особенности
Изделие «ПАНТЕРА» имело в своем составе блок излучателя и блок приемника, выполненные в виде идентичных черных колонн. Для создания рубежа охраны протяженностью 500 метров, необходимо было установить 10 колонн ( 5 блоков излучателя и 5 блоков приемника). В изделии «ПАНТЕРА-2» по требованию заказчика будут использоваться объединенные приемо-передающие блоки, и для участка такой же длины потребуются 6 колонн (1 блок излучателя, 4 приемопередающих блока и 1 блок приемника).
Интерфейс связи с ПК RS-485 для настройки и мониторинга |
- тампер есть |
Настройка Юстировка и настройка только с ПК |
Напряжение питания, B: |
Чувствительный элемент 4 ИК лучей |
- постоянного тока 9…30 |
Возможность подключения дополнительных ШС 4 входа для подключения вибрационного и/или сейсмического ЧЭ до 250 м каждый |
Ток потребления, мА: |
Регулировка чувствительности есть |
- в дежурном режиме 250 |
Параметры ИК канала: |
Питание обогревателя 24 В |
- тип зоны обнаружения линейная |
Ток потребления обогревателя, мА 1 400 |
- дальность, м 200 |
Степень защиты IP54 |
- наличие антисаботажной зоны нет |
Диапазон рабочих температур, °С -40…+55 |
Параметры тревожного выхода: |
Габаритные размеры, мм D225х1500 |
- тип контактов НЗ |
Масса, не более, кг 25 |
Интерфейс связи с ПК
RS-485 для настройки и мониторинга
Настройка
Юстировка и настройка только с ПК
Чувствительный элемент
4 ИК лучей
Возможность подключения дополнительных ШС
4 входа для подключения вибрационного и/или сейсмического ЧЭ до 250 м каждый
Регулировка чувствительности
есть
Параметры ИК канала:
- тип зоны обнаружения
линейная
- дальность, м
200
- наличие антисаботажной зоны
нет
Параметры тревожного выхода:
- тип контактов
НЗ
- тампер
есть
Напряжение питания, B:
- постоянного тока
9…30
Ток потребления, мА:
- в дежурном режиме
250
Питание обогревателя
24 В
Ток потребления обогревателя, мА
1 400
Степень защиты
IP54
Диапазон рабочих температур, °С
-40…+55
Габаритные размеры, мм
D225х1500
Масса, не более, кг
25
