Типовое решение: СКУД-020

СКУД-020 / Система распознавания автономеров и контроль доступа автотранспорта на базе оборудования Болид

Система распознавания автономеров и контроль доступа автотранспорта на базе оборудования Болид

Код: 290784
Производитель: Болид
178 034,46 /компл
Цена с учетом скидки
216 835,38 /компл
Розничная цена
178 034,46 /компл
216 835,38 /компл

Описание решения

Описание в pdf

Типовое решение основано на построении системы коньроля доступа (далее система) с автоматическим распознаванием государственных регистрационных знаков автомобилей для организации дифференцированного въезда на охраняемую территорию. Система представляет собой программно-аппаратный комплекс, реализованный на базе программного обеспечения и оборудования НВП "Болид".

Назначение
- автоматическая фиксация проезжающего автотранспорта через точку проезда охраняемой территории, автостоянки, паркинга (далее – территория)
- предотвращение несанкционированного проезда на территорию объекта
- оптимизация работы пропускной системы и контроль времени
- ведение учета и баз данных транспортных средств, находящихся на территории

Система позволяет:
- Организовать доступ на территорию с использованием распознавания автомобильных номеров
- сделать процесс регистрации фактов въезда и выезда автомобилей полностью автоматическим, что позволит исключить махинации с пропусками, парковочными талонами
- гарантировать сохранность транспортных средств
- создать интегрированную систему безопасности, включающую СКУД и ОПС оборудование.
- использовать решение в государственном, коммерческом и частном секторе на объектах различного масштаба

В решении использованы:

1.    Программное обеспечение
1.1. Интеллектуальный модуль «Орион Авто» - распознавание государственных регистрационных знаков автомобилей.  Модуль распознает все типы номеров России, Казахстана, Беларусии, Украины, Евросоюза.
Модуль устанавливается на ПК дежурного оператора ИСО «Орион» с программным обеспечением АРМ «Орион Про» и «Видеосистема Орион Про».
1.2.    «Сервер Орион Про» - взаимодействие с базой данных для передачи данных по сети на рабочие места.
1.3.    Администратор базы данных "Орион Про" - заполнение информацией базы данных системы "Орион Про"
1.4.    Оперативная задача "Орион Про" исп. 4 - обеспечение работы с контроллером С2000-2 и видеокамерами

2.    Аппаратная часть
2.1. Уличные видеокамеры BOLID VCI-130 с инфракрасной подсветкой, способные формировать видеопоток с высоким разрешением со скоростью 25 к/с и передавать четкое изображение при температуре от -40 до +60 °С как днем, так и ночью.
2.2. Контроллер СКУД С2000-2 - управление доступом на территорию с идентификацией по автомобильным номерам, проверка прав доступа и замыкание/размыкание контактов реле, управляющих запорным устройством - шлагбаумом. Можно установить в стойку шлагбаума или в электротехнический шкаф ЩМП-2.3.1-0 74 У2 IP54.
2.3. Уличный источник питания БП-3А-Г, обеспечивающий питание контроллера напряжением 12 В постоянного тока 3 А. Можно также установить в стойку шлагбаума или в электротехнический шкаф.
2.4. Коммутатор с технологией РоЕ - BOLID SW-104 версия 2 - для соединения и питания сетевых устройств.
2.5. С2000-Ethernet – преобразователь интерфейсов.

3. Исполнительные устройства
3.1 Шлагбаум DoorHan Barrier-PRO-4000
3.2. DoorHan PHOTOCELL-N – три комплекта фотоэлементов. Два комплекта на въезд и выезд используются как детекторы автомобиля.  Третий устанавливается под стрелой шлагбаума для обнаружения автомобиля или человека.
3.3. Светофоры ASF25L2RV230 - для управления движением автотранспорта при въезде/выезде на территорию.
3.4. Устройства коммутационные УК-ВК исп. 06 - для управления светофорами.

* Входящие в систему компьютер и монитор приобретаются дополнительно

Решение дает возможность устанавливать систему на объектах различного масштаба, назначения и конфигурации.

Достоинства
  • организация дополнительного идентификационного признака в системе контроля доступа АРМ «Орион Про»
  • поддержка до 4 (оптимальное число) каналов распознавания автомобильных номеров на один компьютер
  • поддержка функции «Antipassback»
  • при подключении сетевых камер производства Болид к серверу Орион (без использования видеорегистраторов) лицензия "Видеосистема Орион Про" предоставляется бесплатно.
Особенности
  • видеокамеры закрепляются неподвижно на столбах, опорах, заграждениях
  • видеокамеры имеют вариофокальный объектив, что поможет правильно настроить угол обзора в зоне контроля проезда транспорта для точного распознавания номеров автомашин
  • скорость движения автомобиля до 5 км/ч
  • надежная работа в любых внешних условиях

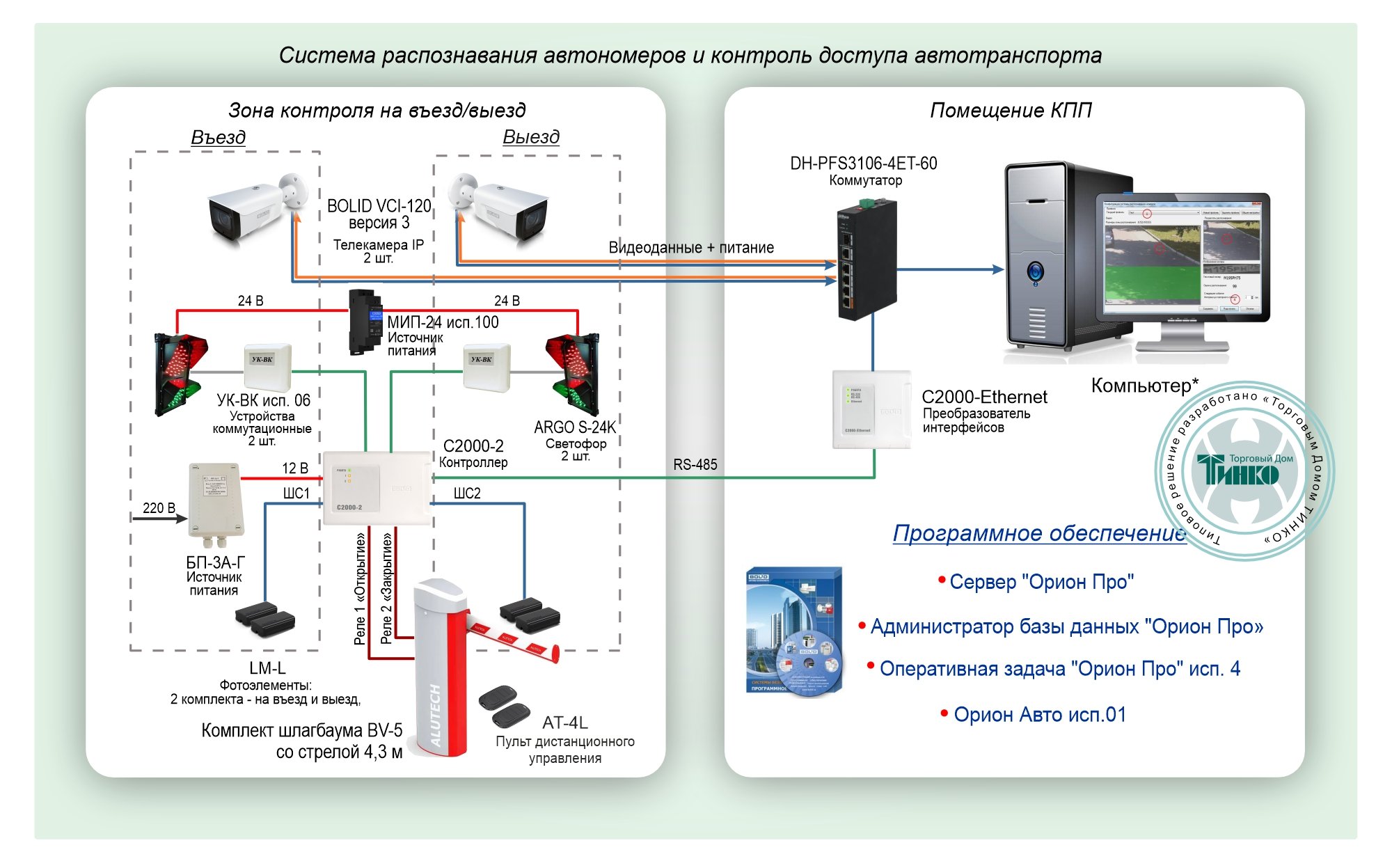

Схема построения

Схема построения системы видеонаблюдения с автоматическим распознаванием автономеров при въезде (выезде) на охраняемую территорию

Схема построения системы видеонаблюдения с автоматическим распознаванием автономеров при въезде (выезде) на охраняемую территорию
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
