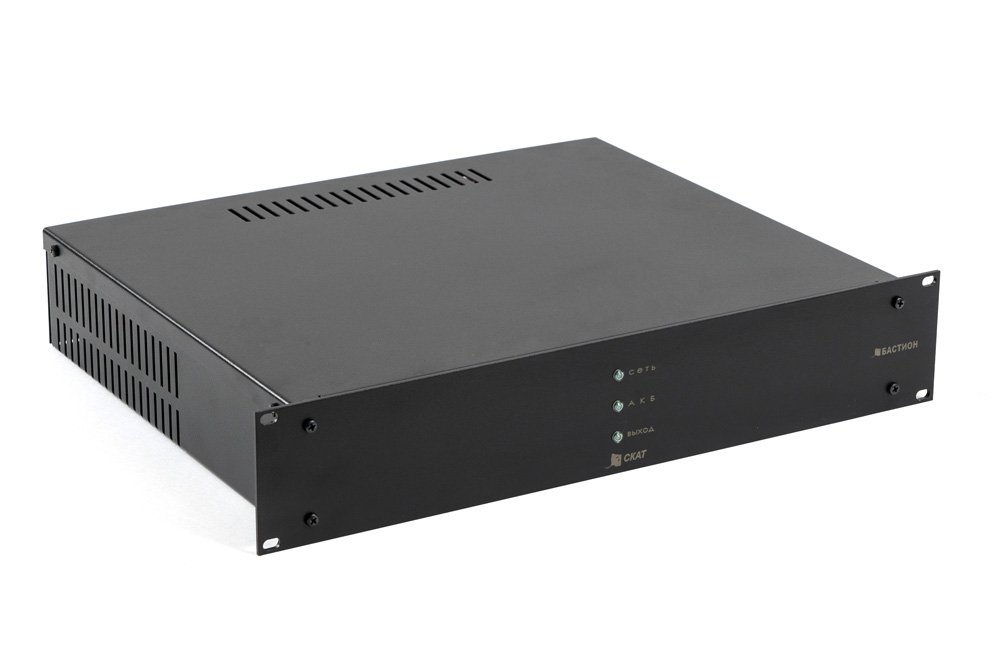

Источник резервного электропитания
Назначение изделия
Резервный источник вторичного электропитания и обеспечивает подключенные к его выходу устройства электропитанием от внешней или внутренней аккумуляторной батареи в отсутствии сети.
|
Тип устройства Источник вторичного электропитания резервный |
Выходной ток, А: |
|
Световая индикация "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
- суммарный при наличии основного питания 1 |
|
Диагностические выходы тип "СК": "Наличие сети" |
- суммарный при отсутствии основного питания 20 |
|
Напряжение питания, B: |
Тип используемого аккумулятора 12В 17 Ач |
|
- от сети переменного тока 180…250 |
Количество аккумуляторов, шт 2 |
|
Потребляемая мощность: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 5 ВА |
Защита аккумулятора от глубокого разряда Есть |
|
Потребляемый ток: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22 |
|
- при питании от резервного источника питания, А 0.07 |
Ток заряда аккумуляторной батареи, А 1.6…2 |
|
Выходное напряжение, В: |
Степень защиты IP20 |
|
- при питании от сети переменного тока 27.2…27.8 |
Диапазон рабочих температур, °С -10…+40 |
|
- при питании от аккумуляторной батареи 21.0…27.5 |
Тип устройства
Источник вторичного электропитания резервный
Световая индикация
"Наличие сети"; "Состояние АКБ"; "Нагрузка"
Диагностические выходы
тип "СК": "Наличие сети"
Напряжение питания, B:
- от сети переменного тока
180…250
Потребляемая мощность:
- от сети переменного тока
5 ВА
Потребляемый ток:
- при питании от резервного источника питания, А
0.07
Выходное напряжение, В:
- при питании от сети переменного тока
27.2…27.8
- при питании от аккумуляторной батареи
21.0…27.5
Выходной ток, А:
- суммарный при наличии основного питания
1
- суммарный при отсутствии основного питания
20
Тип используемого аккумулятора
12В 17 Ач
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
21…22
Ток заряда аккумуляторной батареи, А
1.6…2
Степень защиты
IP20
Диапазон рабочих температур, °С
-10…+40
