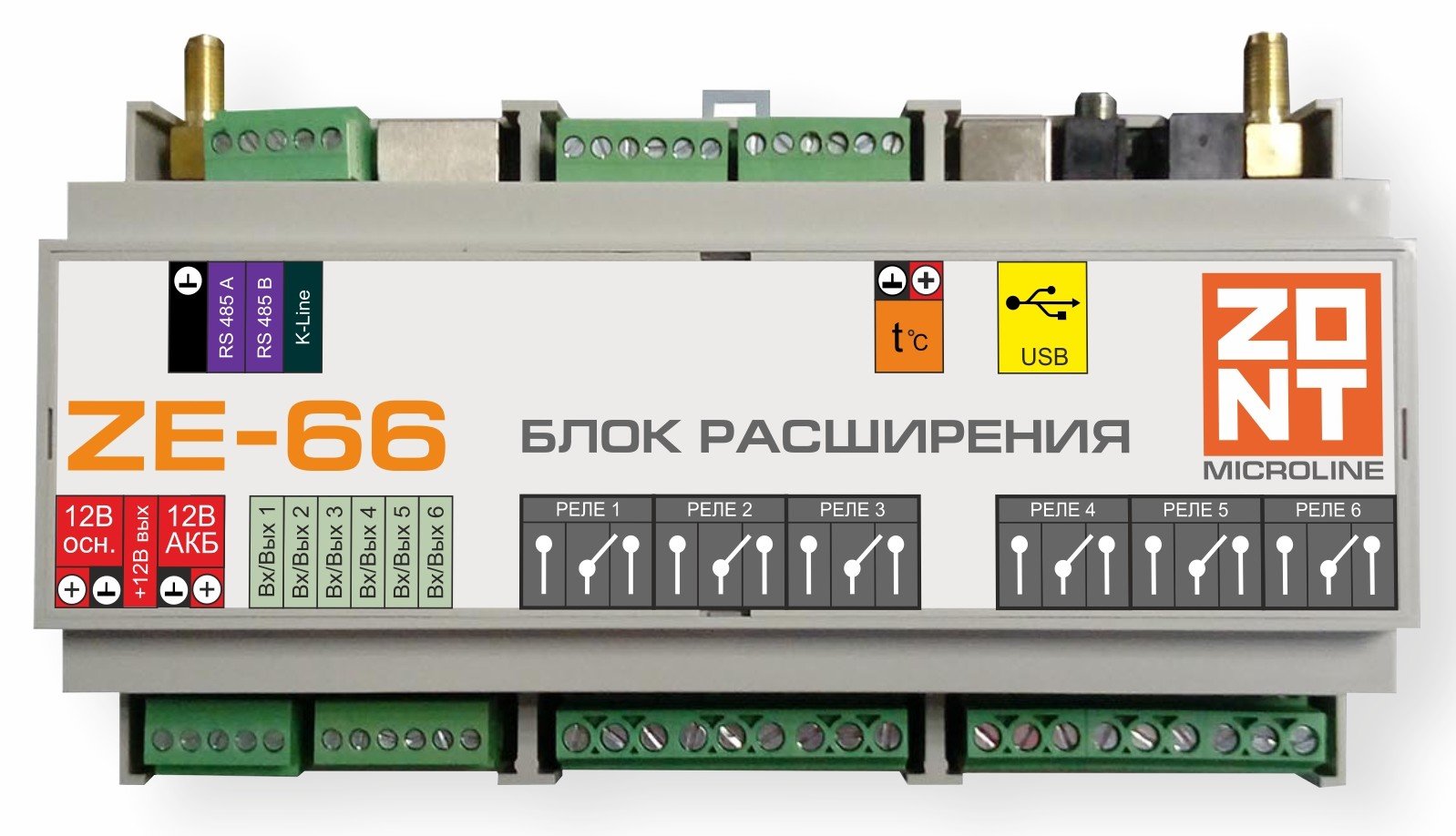

Zont ZE-66 / Модуль расширения

Модуль расширения

Код: 288235
Производитель: MicroLine
16 500,00 /шт
Розничная цена
12 112,50 /шт
Оптовая цена
16 500,00 /шт
12 112,50 /шт
Краткое описание: Модуль расширения Входов/Выходов/Интерфейсов для контроллеров H2000+ и С2000+; USB, RS-485, 1-Wire; U-пит. 9...16В, I-потр. 1А, внешний АКБ 12В 7Ач (в комплект не входит), 6 реле (7А/~240В/=28В), 6 универсальных входов/выходов (аналоговые входы U-вх. 0...30В, выход "ОК" (100мА/28В); поддержка цифровых датчиков t°С DS18S20, DS18B20 до 20 шт., t-раб. 0...+50°С, габ.размеры 160х90х60 мм. Корпус D9MG пластиковый, на DIN рейку.

Назначение изделия

Модуль расширения ZE-66 предназначен для расширения функциональности контроллера ZONT H2000+ и С2000+. Он обеспечивает применение дополнительных входов и выходов для управления и контроля, а также подключение цифровых проводных датчиков температуры.

Особенности

- если внешний аккумулятор подключен, то следует запитывать расширитель от источника питания с U-вых.16В
- ZE-66 подключается к контроллеру ZONT H2000+ и С2000+ по интерфейсу RS-485

Тип устройства

блок расширения Входов/Выходов

Количество релейных выходов NO/NC

6

Внешние интерфейсы для обмена, программирования и управления

Параметры реле

240В/7А

- RS-485

подключение к прибору Н2000+; С2000+

Напряжение питания, B:

- USB

для программирования

- от внешнего источника питания

9…16

- 1-Wire

для подключения цифровых термодатчиков DS18S20; DS18B20

Ток потребления, не более, А

1

Кол-во подключаемых термодатчиков

20

Аккумулятор резервного питания

внешний; 12В/7Ач

Количество универсальных входов/выходов

6

Диапазон рабочих температур, °С

0…+50

Количество выходов "ОК"

6 (могут быть перенастроены на аналоговые входы)

Габаритные размеры, мм

160х90х60

Параметры выхода "ОК"

28В/100мА

Тип устройства

блок расширения Входов/Выходов

Внешние интерфейсы для обмена, программирования и управления

- RS-485

подключение к прибору Н2000+; С2000+

- USB

для программирования

- 1-Wire

для подключения цифровых термодатчиков DS18S20; DS18B20

Кол-во подключаемых термодатчиков

20

Количество универсальных входов/выходов

6

Количество выходов "ОК"

6 (могут быть перенастроены на аналоговые входы)

Параметры выхода "ОК"

28В/100мА

Количество релейных выходов NO/NC

6

Параметры реле

240В/7А

Напряжение питания, B:

- от внешнего источника питания

9…16

Ток потребления, не более, А

1

Аккумулятор резервного питания

внешний; 12В/7Ач

Диапазон рабочих температур, °С

0…+50

Габаритные размеры, мм

160х90х60

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
