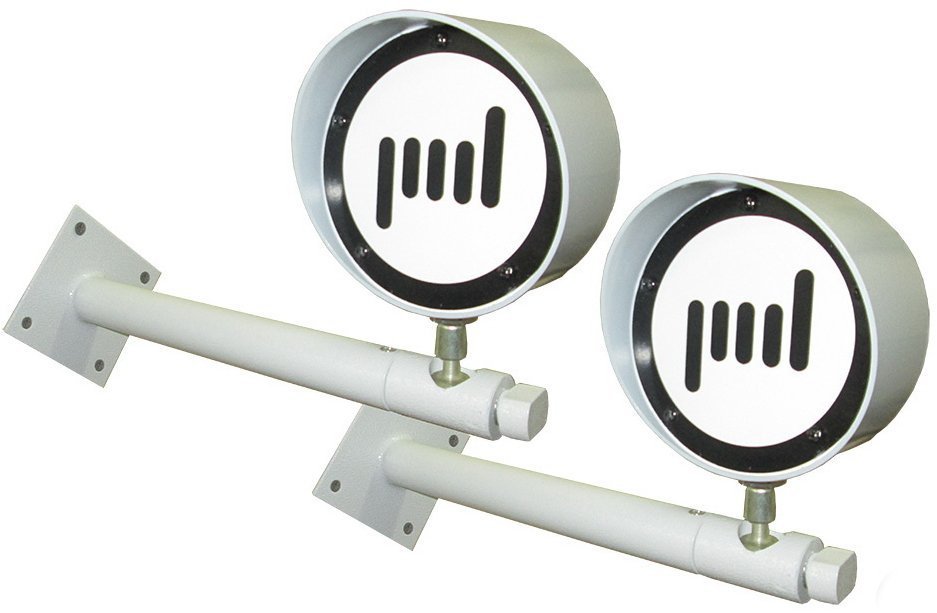

Призма-3-10/60НЕ
Извещатель охранный радиоволновый линейный
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Параметры зоны обнаружения: | - протяженность зоны обнаружения, м 2...60 |
Обнаруживаемая скорость движения, м/сек 0.1…10 | Параметры тревожного выхода: |
- тип контактов "СК", на размыкание | - коммутируемое напряжение, В 39 |
- коммутируемый ток, А 0.1 | Напряжение питания, B: |
- от внешнего источника питания 10…36 | Ток потребления, мА: |
- при питании от внешнего источника питания 40 | Степень защиты IP68 |
Диапазон рабочих температур, °С -50…+50 | Габаритные размеры, мм: |
- блока приемного D130х52 | - блока передающего D130х52 |
Назначение изделия
Предназначен для контроля охраняемых рубежей непосредственно на полотне заграждений, стенах зданий и сооружений, участков вдоль столбов, а так же прямолинейных открытых участков и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения.
Особенности
- корпус извещателя выполнен из нержавеющей стали;
- возможность работы как на открытых участках так и вдоль полотна заграждений;
- возможность установки на заграждения, стены, трубы или металлические стойки;
- возможность параллельной установки нескольких извещателей при создании многолучевых рубежей с целью определения направления движения нарушителе или увеличения высоты охраняемого рубежа;
- возможность регулировки порогов срабатывания в ручном режиме;
- синхронизация работы передающего и приемного блоков как по радиолучу, так и по выделенному проводу;
- возможность взаимной синхронизации работы смежных участков для исключения «засветки» приемного блока передающим блоком смежного участка;
- светодиодная индикация амплитуды сигналов и порогов;
- удобство юстировки без использования дополнительных приборов;
- извещатели не требует сезонных регулировок.
Документация
РЭ Призма-3-10/60Э2.14 МБ
РЭ Призма-3-10/60-А-С-СА2.18 МБ
РЭ Призма-3-10/60Р-РА-СР-СРА1.56 МБ
