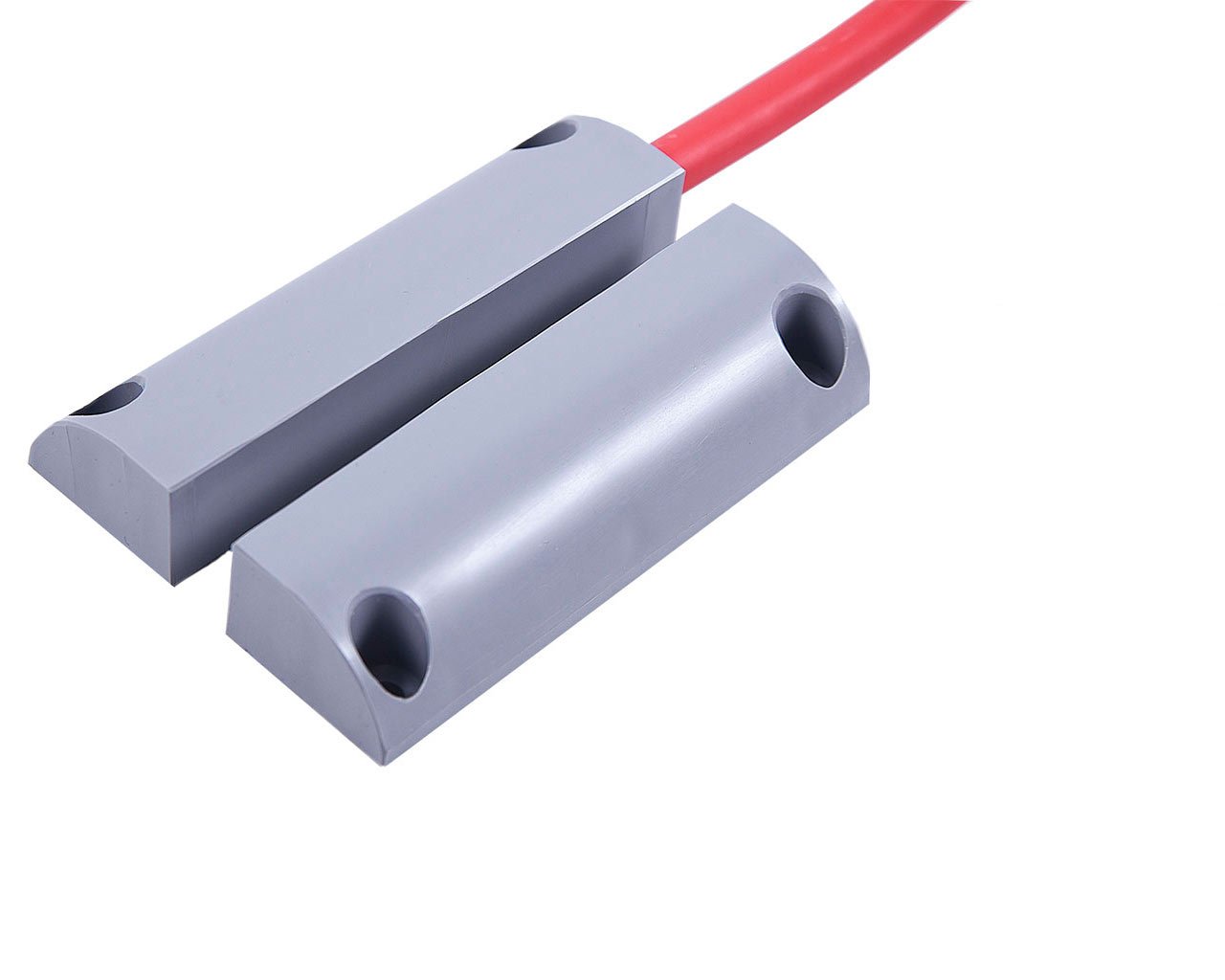

Извещатель охранный точечный магнитоконтактный промышленного исполнения
Назначение изделия
Извещатели предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов, для блокировки ворот, железнодорожных контейнеров, ангаров и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор. Извещатели могут быть установлены на конструкции выполненные из магнитопроводящих (стальных) или магнитонепроводящих (алюминиевых, деревянных, пластиковых) материалов.
|
Тип контактов НЗ/НР |
Степень защиты IP68 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -60…+70 |
|
- при размыкании контактов, более 50 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 40 |
- корпус геркона 135х50х40 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 135х50х40 |
|
- максимальное коммутируемое напряжение, В 60 |
Масса, не более, кг 0.1 |
|
- максимальный коммутируемый ток, мА 500 |
Тип контактов
НЗ/НР
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
50
- при замыкании контактов, менее
40
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
60
- максимальный коммутируемый ток, мА
500
Степень защиты
IP68
Диапазон рабочих температур, °С
-60…+70
Габаритные размеры, мм:
- корпус геркона
135х50х40
- корпус магнита
135х50х40
Масса, не более, кг
0.1
