Беспроводная охранно-пожарная подсистема на базе радиоканального блока расширения ШС "Ладога БРШС-РК-Р"
Описание решения
Описание в pdfТиповое решение основано на базе радиоканального блока расширения ШС - "Ладога БРШС-РК-Р" (далее - прибор) производства компании РИЭЛТА. Прибор позволяет легко и быстро нарастить любую проводную охранную сигнализацию беспроводными устройствами 433 МГц (извещатели, оконечные устройства), если нецелесообразно или невозможно устанавливать проводное оборудование. Прибор взаимодействует с ПКП любых производителей через шесть программируемых релейных выходов. Предусмотрен датчик вскрытия для защиты от несанкционированного вскрытия корпуса и управления режимами работы прибора.
Уже действующая охранная сигнализация может расширяться за счет беспроводных извещателей (движения, дыма, затопления, разбития стекла).
Информационная емкость системы:
Количество контролируемых радиоканальных извещателей: не более 28
Количество НЗ выходов реле: не менее 6
- работа на частоте 433 МГц
- минимум проводов, легкость настройки и установки радиоканальных датчиков позволяет быстро и недорого организовать охрану объекта
- 6 релейных выходов: 1 - 4 транслируют информацию от извещателей, 5 и 6 выходы позволяют радиоустройствам передавать на ПКП сообщения о саботаже, проблемах с радиосвязью и о необходимости замены их батарей
- Ладога БРШС-РК-Р подключается к приемно-контрольному прибору ОПС любого производителя
- питание блока реле от ПКП
- прибор рассчитан на непрерывную круглосуточную работу
- дальность действия радиоканала на открытом пространстве составляет не менее 200 м
- одним реле с номером 1 - 4 могут управлять не более семи извещателей
- чтобы зарегистрировать извещатель, достаточно установить в него элементы питания и перевести в режим связывания (подробности - в инструкции на конкретный извещатель)

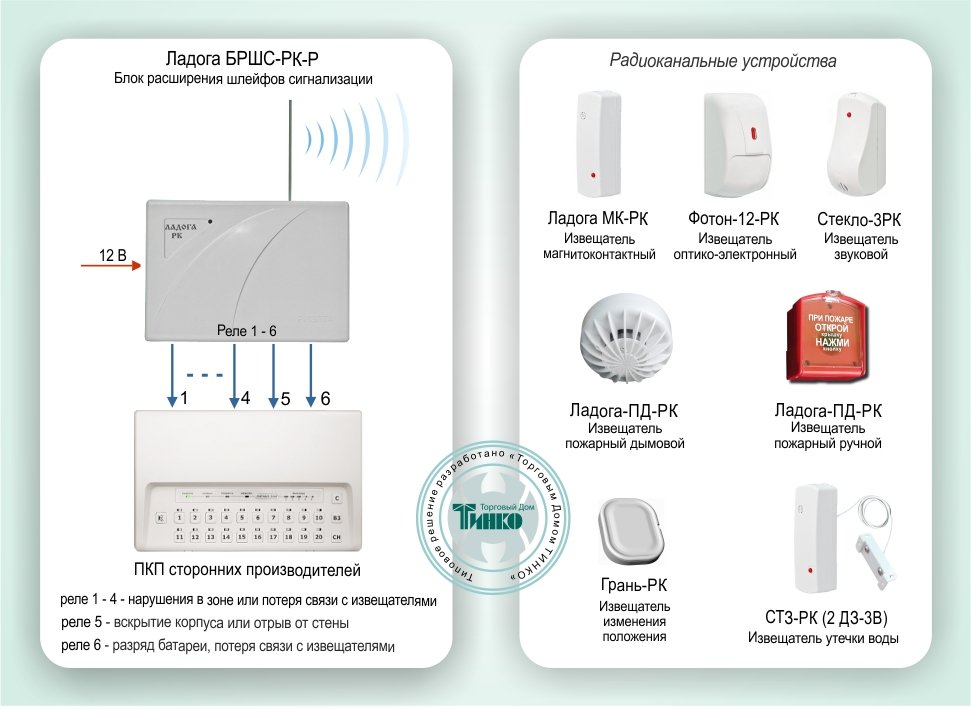

Схема построения
Схема построения радиоканальной подсистемы на базе "Ладога БРШС-РК-Р"
