Типовое решение: ТСН-016

ТСН-016 / Система видеонаблюдения на паркинге для обеспечения безопасности водителей и их транспортных средств

Система видеонаблюдения на паркинге для обеспечения безопасности водителей и их транспортных средств

Код: 275055
Производитель: Hikvision
Функционал: Типовое решение ТСН
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

382 184,30 /
Цена с учетом скидки
401 433,03 /
Розничная цена
382 184,30 /
401 433,03 /

Типовое решение основано на построении системы круглосуточного видеонаблюдения за территорией открытой наземной автостоянки на базе профессионального оборудования Hikvision.

Назначение
- обеспечение безопасности водителей и их транспортных средств
- позволяет предотвращать порчу и угон автомобилей.

Система видеонаблюдения позволяет:
1. Осуществлять круглосуточный визуальный контроль:
- за транспортными средствами (ТС) при: въезде на территорию парковки и передвижении по ней
- за размещенными ТС на парковке
- периметра паркинга и прилегающей территории
- контрольно-пропускного пункта с целью пресечения несанкционированного проникновения на парковку
- за действиями людей на охраняемом объекте
- за действиями сотрудников охраны
2. Вести запись всех событий, происходящих на объекте, в круглосуточном режиме.
3. С помощью бесплатного клиентского ПО "IVMS 4200" можно организовать автоматизированное рабочее место (АРМ) как оператора, так и заказчика, для просмотра видео в реальном времени, просмотра видеоархива, резервного копирования файлов, получения тревожных уведомлений для предотвращения развития событий, угрожающих безопасности объекта, и своевременного реагирования в случае возникновения нештатных ситуаций.

Типовое решение учитывает особенности построения системы видеонаблюдения для данного объекта: за территорией паркинга, периметром и прилегающей к нему территорией. В первую очередь это касается выбора видеокамер.
Уличные видеокамеры должны быть способны передавать четкое изображение при температуре от -40 до +60 °С как днем, так и ночью. Для этих целей следует использовать уличные видеокамеры с инфракрасной подсветкой, способные формировать видеопоток с высоким разрешением со скоростью 25 к/с.
Камеры с разрешением 2688х1520 Мп позволяют получить изображение в высоком качестве: изображение будет четким даже на большом экране монитора, благодаря чему можно разглядеть большое количество деталей (номера машин, лица людей).

В решении использованы
1.    16-канальный видеорегистратор DS-7616NXI-K2/16P со встроенным PоE коммутатором, который позволяет подключать IP камеры Hikvision по кабелям 6 категории DS-1LN6-UU на расстояние до 300 м с передачей PоE.
Регистратор позволяет вывести изображение на два независимых монитора, подключенных через HDMI разъем с разрешением 4K (3840×2160) и VGA разъем с разрешением 1920×1080. Регистратор имеет возможность подключения до 2 Sata по 10ТБ каждый.  Управление поворотными камерами может осуществляться по протоколу TCP IP или через порт RS-485.
2.    Жесткий диск HDD 4000 GB (4 TB) SATA-III Purple (WD40PURZ), который специально разработан для круглосуточной эксплуатации в системах безопасности высокой четкости.
3.    Профессиональный монитор для отображения DS-D5027FN01.
4.    Система состоит из 16 камер!
- Камера 1 - DS-I225(С), Видеокамера IP поворотная, подключается кабелем DS-1LN6-UU для обмена данными и дополнительно блок питания AC 24В - Резерв 24/5У-AC для возможности просмотра въездной территории.
- Камеры 2,3,4,8 - DS-2CD2T43G2-4I (2.8mm) для просмотра периметра, EXIR-подсветка до 80м.
- Камеры 5,6,7 -  DS-2CD2023G2-IU(2.8мм) для просмотра периметра, EXIR-подсветка до 40м.
- Камеры 9,10,14,15 - DS-2CD2T43G2-4I(2.8мм) для просмотра периметра, EXIR-подсветка до 80м.
- Камера 11,12,13 - DS-2CD2643G2-IZS для просмотра периметра, EXIR-подсветка до 60м, моторизированный вариообъектив.
- Камера 16 - DS-2CD2543G2-IS(2.8мм), Видеокамера IP для контроля работы оператора и разбора нештатных ситуаций.
5.    Для обеспечения работоспособности системы и защиты от всплесков напряжения в электросети в системе предусмотрен источник бесперебойного питания Ippon Smart Winner II 3000, к которому подключается внешний батарейный модуль Ippon SMART WINNER II 2000/3000 BP. Т.о. время автономной работы системы - до 60 минут.
6.    Для дополнительного освещения территории при въезде на парковку в решении использованы светодиодные светильники PSL 02  80w 5000K IP65 GR.

Описание решения

Описание в pdf

Типовое решение основано на построении системы круглосуточного видеонаблюдения за территорией открытой наземной автостоянки на базе профессионального оборудования Hikvision.

Назначение
- обеспечение безопасности водителей и их транспортных средств
- позволяет предотвращать порчу и угон автомобилей.

Система видеонаблюдения позволяет:
1. Осуществлять круглосуточный визуальный контроль:
- за транспортными средствами (ТС) при: въезде на территорию парковки и передвижении по ней
- за размещенными ТС на парковке
- периметра паркинга и прилегающей территории
- контрольно-пропускного пункта с целью пресечения несанкционированного проникновения на парковку
- за действиями людей на охраняемом объекте
- за действиями сотрудников охраны
2. Вести запись всех событий, происходящих на объекте, в круглосуточном режиме.
3. С помощью бесплатного клиентского ПО "IVMS 4200" можно организовать автоматизированное рабочее место (АРМ) как оператора, так и заказчика, для просмотра видео в реальном времени, просмотра видеоархива, резервного копирования файлов, получения тревожных уведомлений для предотвращения развития событий, угрожающих безопасности объекта, и своевременного реагирования в случае возникновения нештатных ситуаций.

Типовое решение учитывает особенности построения системы видеонаблюдения для данного объекта: за территорией паркинга, периметром и прилегающей к нему территорией. В первую очередь это касается выбора видеокамер.
Уличные видеокамеры должны быть способны передавать четкое изображение при температуре от -40 до +60 °С как днем, так и ночью. Для этих целей следует использовать уличные видеокамеры с инфракрасной подсветкой, способные формировать видеопоток с высоким разрешением со скоростью 25 к/с.
Камеры с разрешением 2688х1520 Мп позволяют получить изображение в высоком качестве: изображение будет четким даже на большом экране монитора, благодаря чему можно разглядеть большое количество деталей (номера машин, лица людей).

В решении использованы
1.    16-канальный видеорегистратор DS-7616NXI-K2/16P со встроенным PоE коммутатором, который позволяет подключать IP камеры Hikvision по кабелям 6 категории DS-1LN6-UU на расстояние до 300 м с передачей PоE.
Регистратор позволяет вывести изображение на два независимых монитора, подключенных через HDMI разъем с разрешением 4K (3840×2160) и VGA разъем с разрешением 1920×1080. Регистратор имеет возможность подключения до 2 Sata по 10ТБ каждый.  Управление поворотными камерами может осуществляться по протоколу TCP IP или через порт RS-485.
2.    Жесткий диск HDD 4000 GB (4 TB) SATA-III Purple (WD40PURZ), который специально разработан для круглосуточной эксплуатации в системах безопасности высокой четкости.
3.    Профессиональный монитор для отображения DS-D5027FN01.
4.    Система состоит из 16 камер!
- Камера 1 - DS-I225(С), Видеокамера IP поворотная, подключается кабелем DS-1LN6-UU для обмена данными и дополнительно блок питания AC 24В - Резерв 24/5У-AC для возможности просмотра въездной территории.
- Камеры 2,3,4,8 - DS-2CD2T43G2-4I (2.8mm) для просмотра периметра, EXIR-подсветка до 80м.
- Камеры 5,6,7 -  DS-2CD2023G2-IU(2.8мм) для просмотра периметра, EXIR-подсветка до 40м.
- Камеры 9,10,14,15 - DS-2CD2T43G2-4I(2.8мм) для просмотра периметра, EXIR-подсветка до 80м.
- Камера 11,12,13 - DS-2CD2643G2-IZS для просмотра периметра, EXIR-подсветка до 60м, моторизированный вариообъектив.
- Камера 16 - DS-2CD2543G2-IS(2.8мм), Видеокамера IP для контроля работы оператора и разбора нештатных ситуаций.
5.    Для обеспечения работоспособности системы и защиты от всплесков напряжения в электросети в системе предусмотрен источник бесперебойного питания Ippon Smart Winner II 3000, к которому подключается внешний батарейный модуль Ippon SMART WINNER II 2000/3000 BP. Т.о. время автономной работы системы - до 60 минут.
6.    Для дополнительного освещения территории при въезде на парковку в решении использованы светодиодные светильники PSL 02  80w 5000K IP65 GR.

Достоинства
  • круглосуточный контроль за обстановкой на паркинге и на прилегающей к нему территории
  • высокое разрешение и максимальная скорость записи: до 25 к/с по каждой камере
  • бесплатное ПО "IVMS 4200"
  • гарантия на оборудование компании Hikvision 5 лет
  • использование кабеля ParLan U/UTP Cat5e 4х2х0,52 PVC обеспечивает гарантированный стабильный линк и поддержку функции PoE на расстояния до 300 метров
  • стабильная частота выходного напряжения при отклонениях частоты электросети
Особенности
  • контроль ситуации на прилегающей территории (парковка перед зданием, въезд/выезд автомобилей)
  • возможность увеличения длительности автономного режима работы с помощью дополнительного батарейного модуля
  • в решении использованы светодиодные светильники для дополнительного освещения автостоянок, всегда имеющиеся в наличии на складе "ТД ТИНКО"

Схема построения

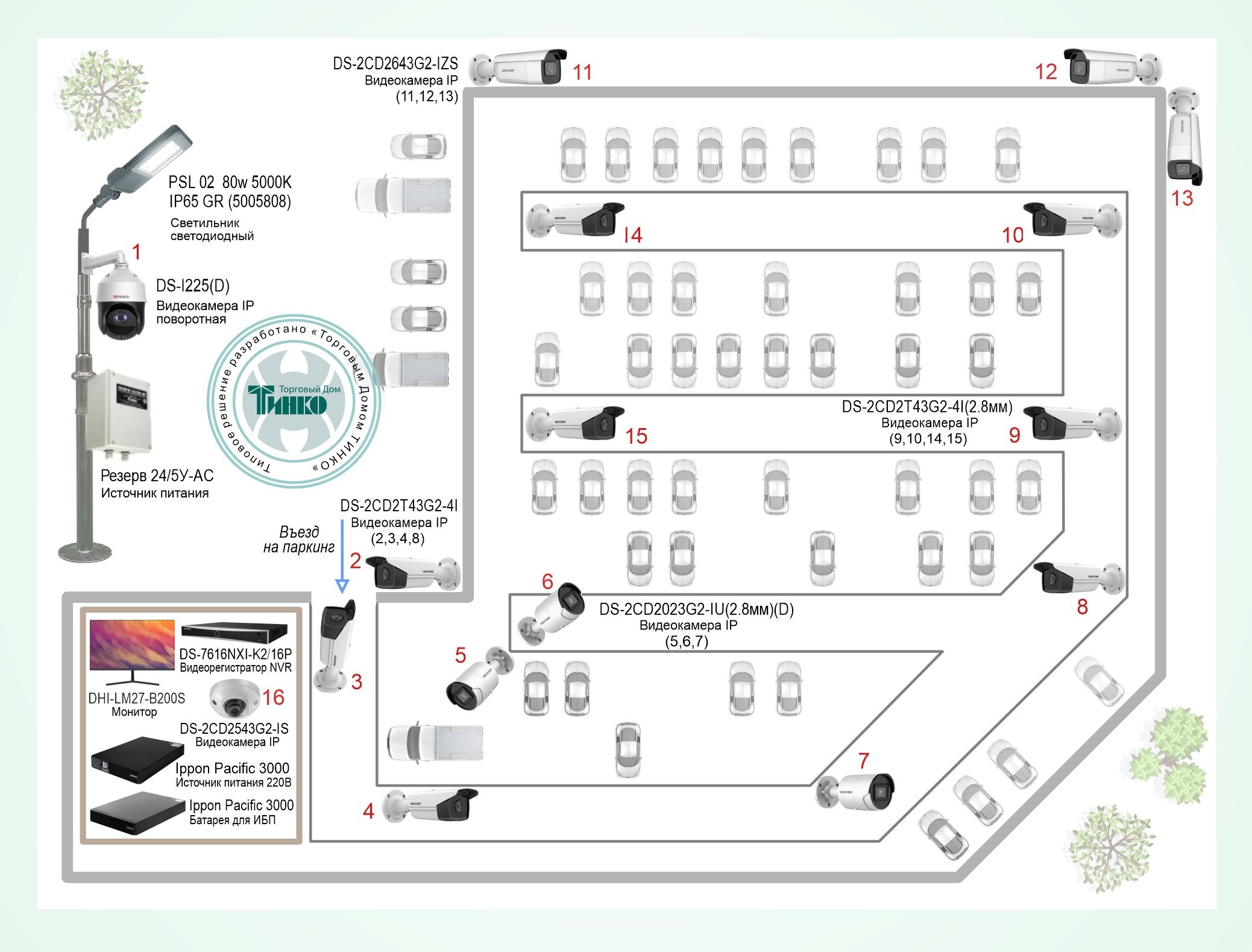

Схема построения системы защиты объекта: видеонаблюдение на паркинге и прилегающей территории

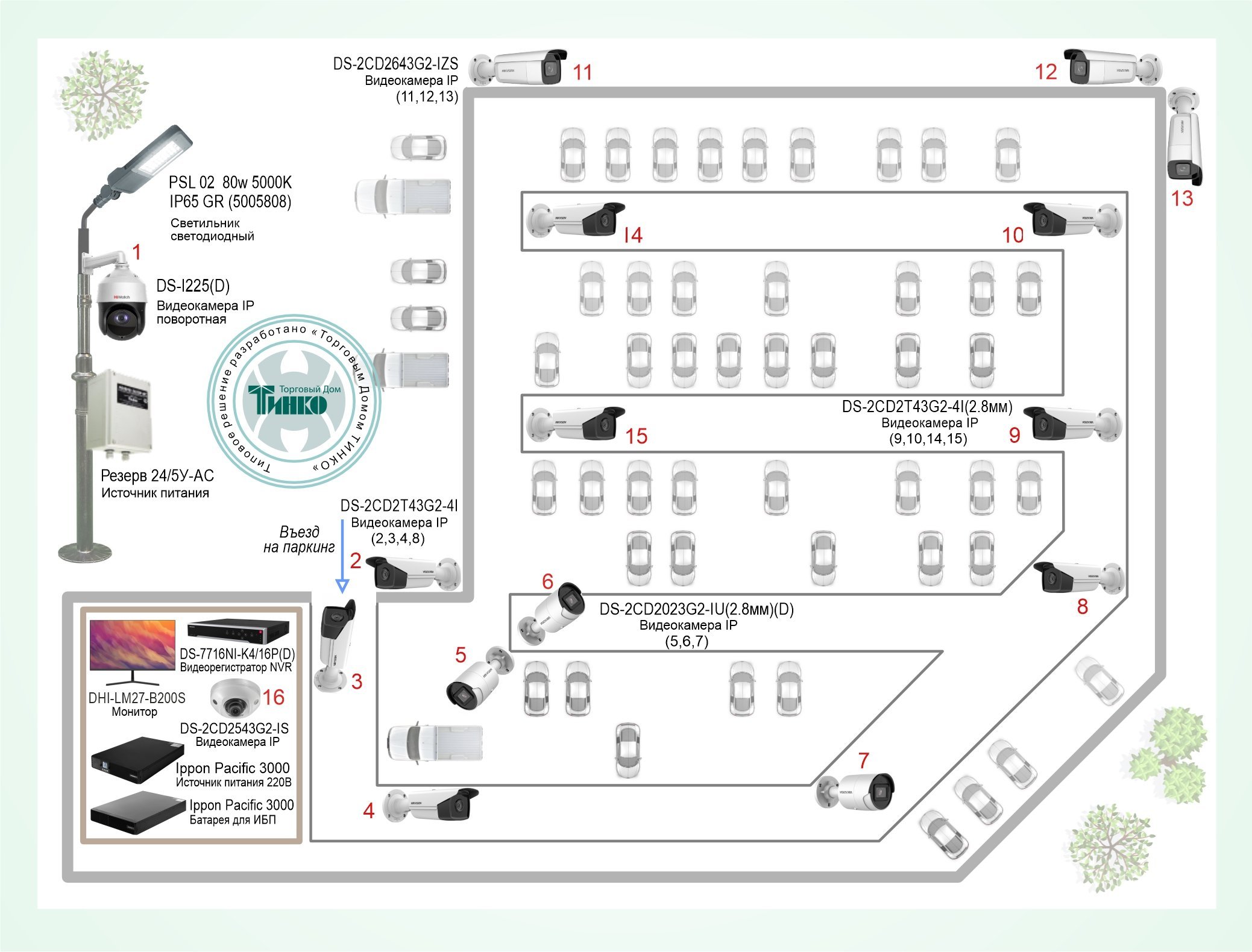

Схема построения системы защиты объекта: видеонаблюдение на паркинге и прилегающей территории
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
