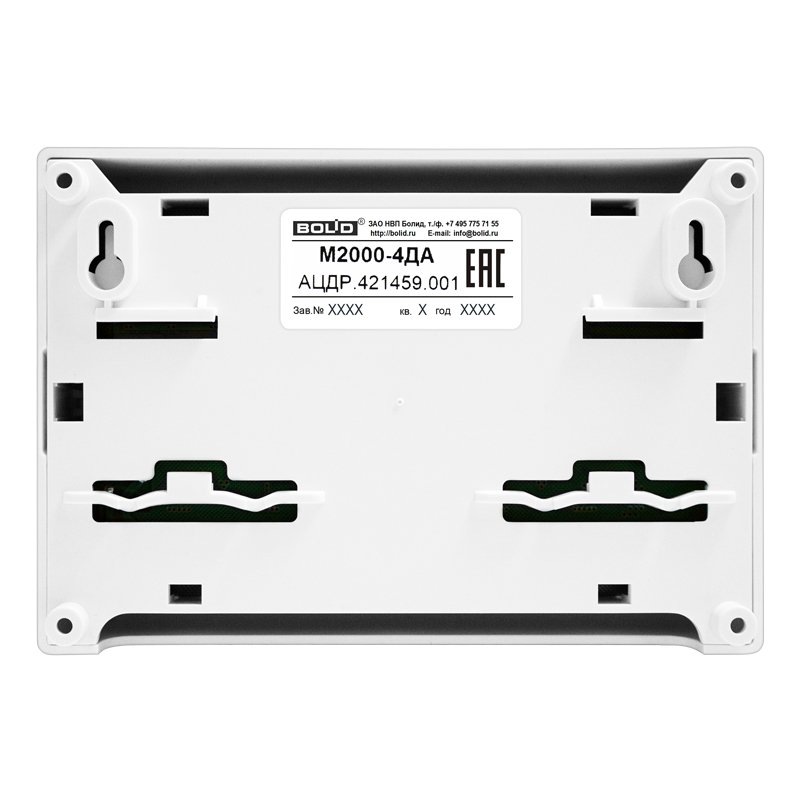

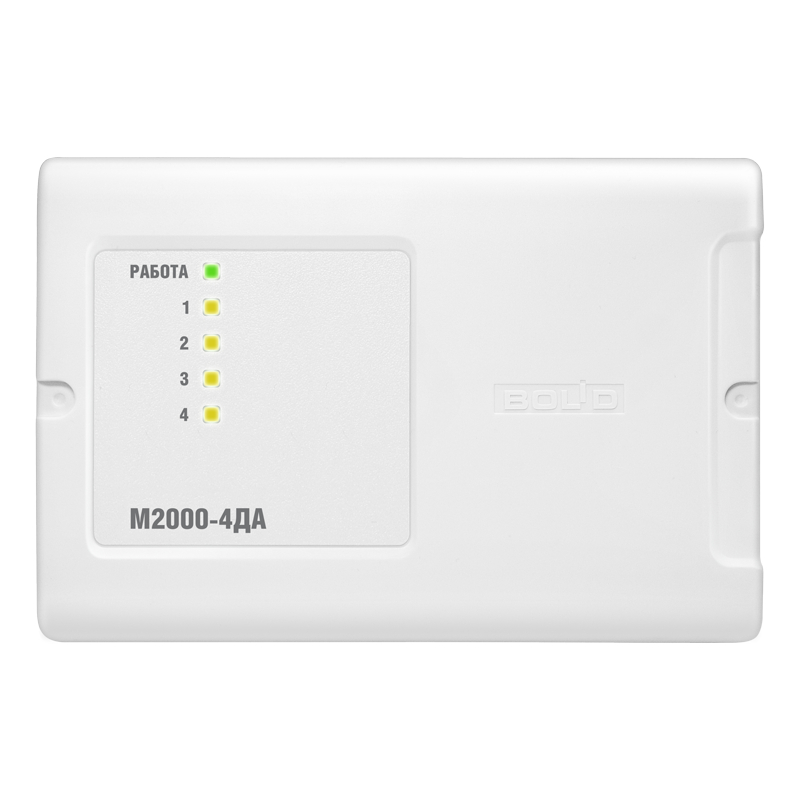

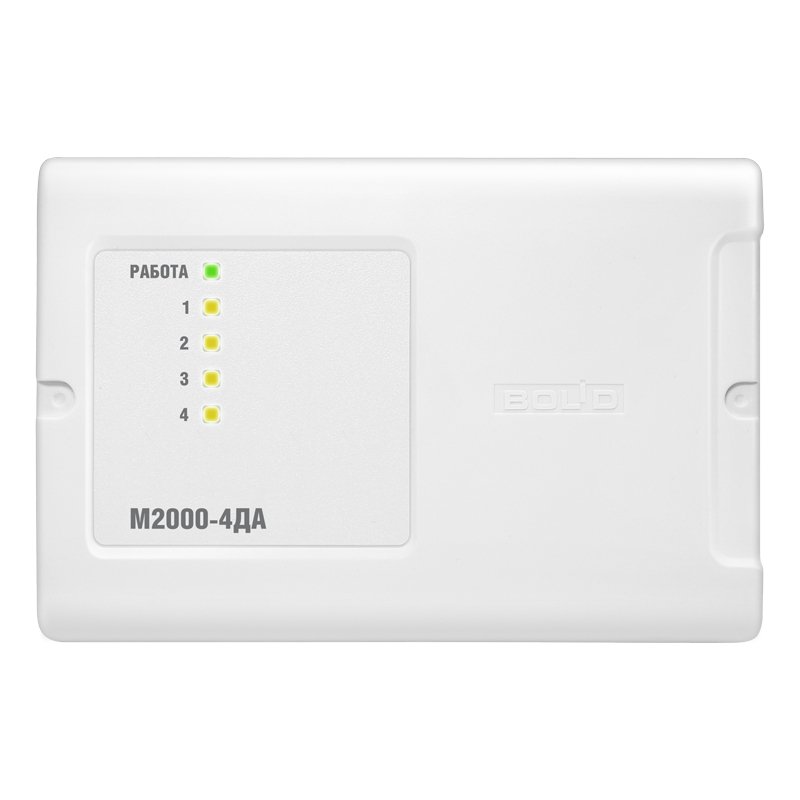

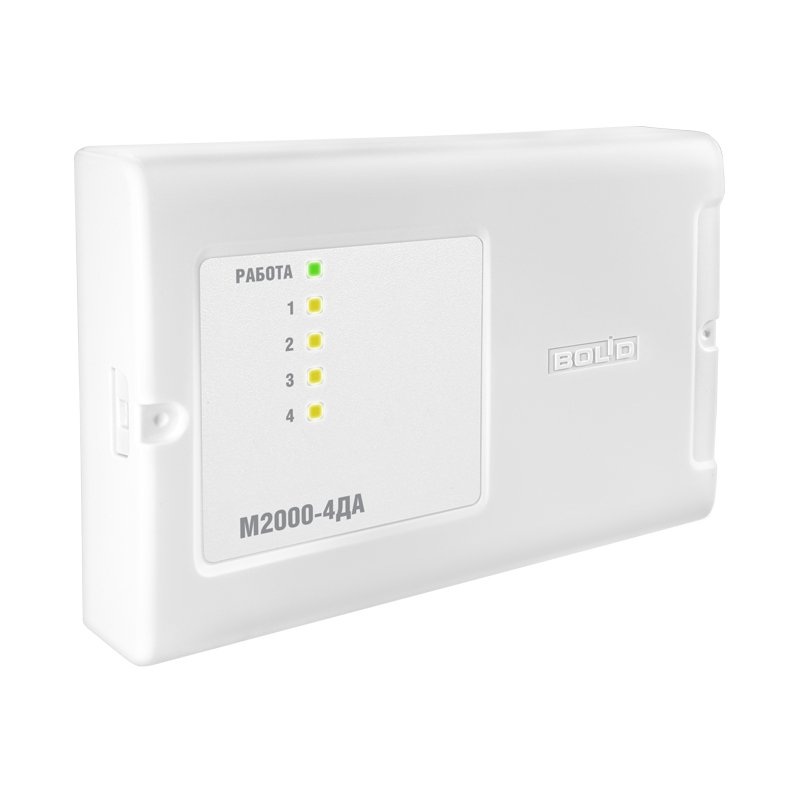

М2000-4ДА / Модуль ввода-вывода

Модуль ввода-вывода

Код: 272178 Производитель: Болид
  • 2 028,00 /шт
    Розничная цена
  • 1 872,00 /шт
    Оптовая цена
В наличии(подробнее)
Краткое описание:Модуль ввода-вывода; 4 аналоговых входа, 4 дискретных входа; 2 транзисторных выхода, 2 выхода "сухой контакт"; RS-485 (Modbus); U-пит.10.2…28.4 В, P-потр.2 Вт (без учета выходов); IP20, t-раб.-40…+55°С; 156х107х39 мм
Описание товара

Назначение изделия

Модуль ввода-вывода с протоколом Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, систем водоотведения, обогрева кровли и т.д.

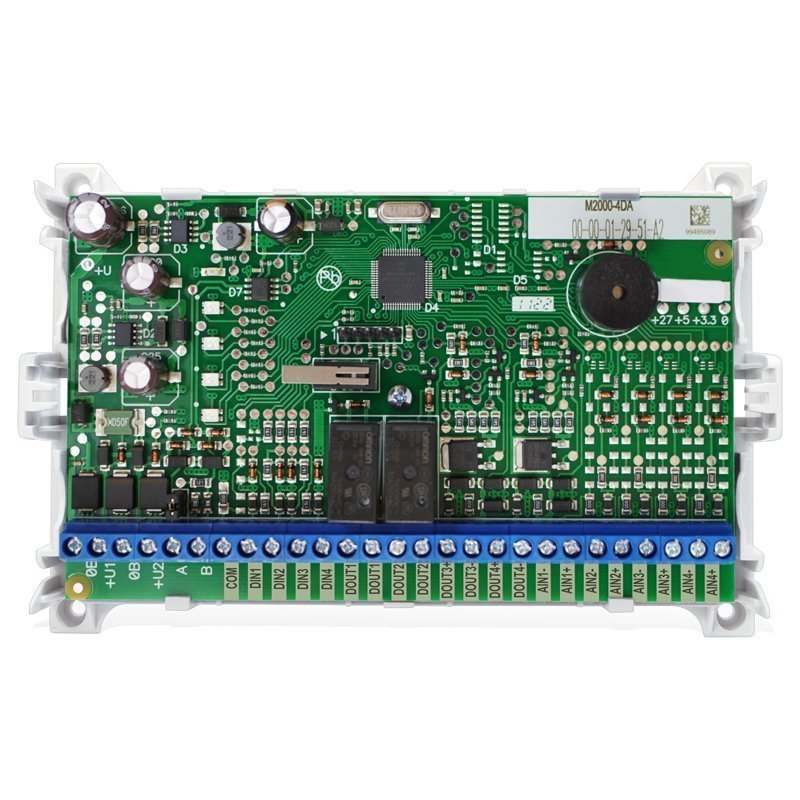

Модуль поддерживает обмен данными в сети RS-485 по протоколу Modbus как ведомое устройство и позволяет управлять имеющимися в его составе 2-я реле и 2-я транзисторными выходами, считывать состояния 4-х дискретных входов типа «сухой контакт» и значения 4-х аналоговых сигналов 0-10В.

Особенности

Модуль ввода-вывода позволяет:
- осуществлять управление дискретными выходами, в соответствии с сигналами и данными, полученными по сети RS-485 по протоколу Modbus по команде мастер устройства в сети Modbus
- преобразовывать измеряемые аналоговые сигналы в цифровой код и приводить их к физическим величинам для передачи результатов измерения по сети RS-485
- реализовать простую логику – "И", "ИЛИ", "НЕ", зависимости выходных дискретных сигналов от входных дискретных сигналов, тактируемых ШИМ генератором работая независимым устройством
- прибор работает ведомым устройством по протоколу Модбас

Технические характеристики
  • Напряжение питания, В 10.2…28.4 включ.
  • Потребляемая мощность, Вт 2 (без учёта потребления нагрузки транзисторных выходов)
  • Количество аналоговых входов 4
  • Измеряемое напряжение, В от0…10.0 включ.
  • Разрешающая способность, мВ 3
  • Количество дискретных входов 4
  • Выходное напряжение, В подключенного к дискретному входу - 5
  • Количество релейных выходов 2
  • Коммутируемое напряжение контактов реле, В: 30
  • Коммутируемый ток контактов реле, А 1
  • Количество выходов "ОК" 2
  • Коммутируемый ток (максимальный), А 1
  • Тип интерфейса для связи с внешним оборудованием RS-485
  • Протокол обмена Modbus (в режимах RTU и ASCII)
Напряжение питания, В 10.2…28.4 включ.
Количество релейных выходов 2
Потребляемая мощность, Вт 2 (без учёта потребления нагрузки транзисторных выходов)
Коммутируемое напряжение контактов реле, В: 30
Количество аналоговых входов 4
Коммутируемый ток контактов реле, А 1
Измеряемое напряжение, В от0…10.0 включ.
Количество выходов "ОК" 2
Разрешающая способность, мВ 3
Коммутируемый ток (максимальный), А 1
Количество дискретных входов 4
Тип интерфейса для связи с внешним оборудованием RS-485
Выходное напряжение, В подключенного к дискретному входу - 5
Протокол обмена Modbus (в режимах RTU и ASCII)
Документация
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
