Типовое решение: ОПС-052

ОПС-052 / Система охранно-пожарной сигнализации с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Paradox EVO192»

Система охранно-пожарной сигнализации с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Paradox EVO192»

Код: 271692 Производитель: Paradox
  • 74 027,33 /компл
    Цена с учетом скидки
  • 74 247,41 /компл
    Розничная цена

Описание решения:

Типовое решение основано на построении системы охранно-пожарной сигнализации и предназначено для организации охраны объектов недвижимости с применением проводных адресных извещателей, беспроводных устройств производства компании «Paradox» и проводных извещателей сторонних производителей. Информационная емкость системы - 192 зоны.
Система позволяет:
-  комбинировать проводные и беспроводные устройства для обеспечения охраны и управления системой
-  передавать извещения владельцу и на пульт централизованного наблюдения (ПЦН) по беспроводным сетям стандарта GSM.

Система реализована на базе охранно-пожарной панели «EVO192» (далее — панель). На адресной шине может быть до 254 модулей: извещатели, клавиатуры, модули расширения. При большом количестве устройств на шине (более 20) рекомендуется использовать изолятор-усилитель шин HUB2*.
К данной панели можно подключить два коммуникатора: GSM (оповещение через сотовые каналы связи – СМС и звонок) и IP (оповещение на E-mail и PUSH-сообщения в приложении). Для оповещения звонком через GSM обязателен дозвонщик VDMP3.

Охранная панель поставляется в виде платы, поэтому для нее нужен корпус BOX-R. Питание панели осуществляется от трансформатора, резервное питание (на случай отключения сети 220) от аккумулятора.
При расширении системы с использованием дополнительных плат можно использовать бокс B-35.

Постановка под охрану и снятие с охраны может осуществляться с помощью клавиатуры. Брелоки REM15/25/3 используются для дистанционной постановки и снятия с охраны, для формирования события тревоги (тревожная кнопка) и включения устройств автоматики.

EVO192 поддерживает до 192 зон, 8 зон на плате. Панель имеет 5 слаботочных выходов для подключения индикаторов, устройств автоматики и пр., количество которых можно увеличить с помощью платы PGM4. Выход на проводную сирену отдельный.

Панель поддерживает радиоканальные устройства Magellan, при наличии радиорасширителя RTX3 (до 32 на один RTX3, в том числе и радиоканальные сирены SR130).

Панель настраивается c помощью клавиатуры, возможно настраивать и с ПК (необходима программа BabyWare и кабель 307USB).

Система предназначена как для автономной, так и для пультовой охраны любых объектов недвижимости: коттеджей, дач, квартир, офисов, магазинов, складских и производственных помещений, других объектов.

Достоинства

  • панель имеет 8 шлейфов сигнализации, в которые можно включить различные охранные, тревожные и пожарные извещатели любых производителей
  • панель позволяет пользователю создавать до 8 независимых разделов охраны
  • постановка снятие с охраны как кодом с клавиатуры, так и дистанционно с помощью брелоков или мобильного телефона
  • поддержка 2 SIM-карт с автоматическим переключением
  • буфер памяти на 2048 событий
  • суммарное количество зон - 192, можно комбинировать радиоканальные и проводные охранные и пожарные извещатели

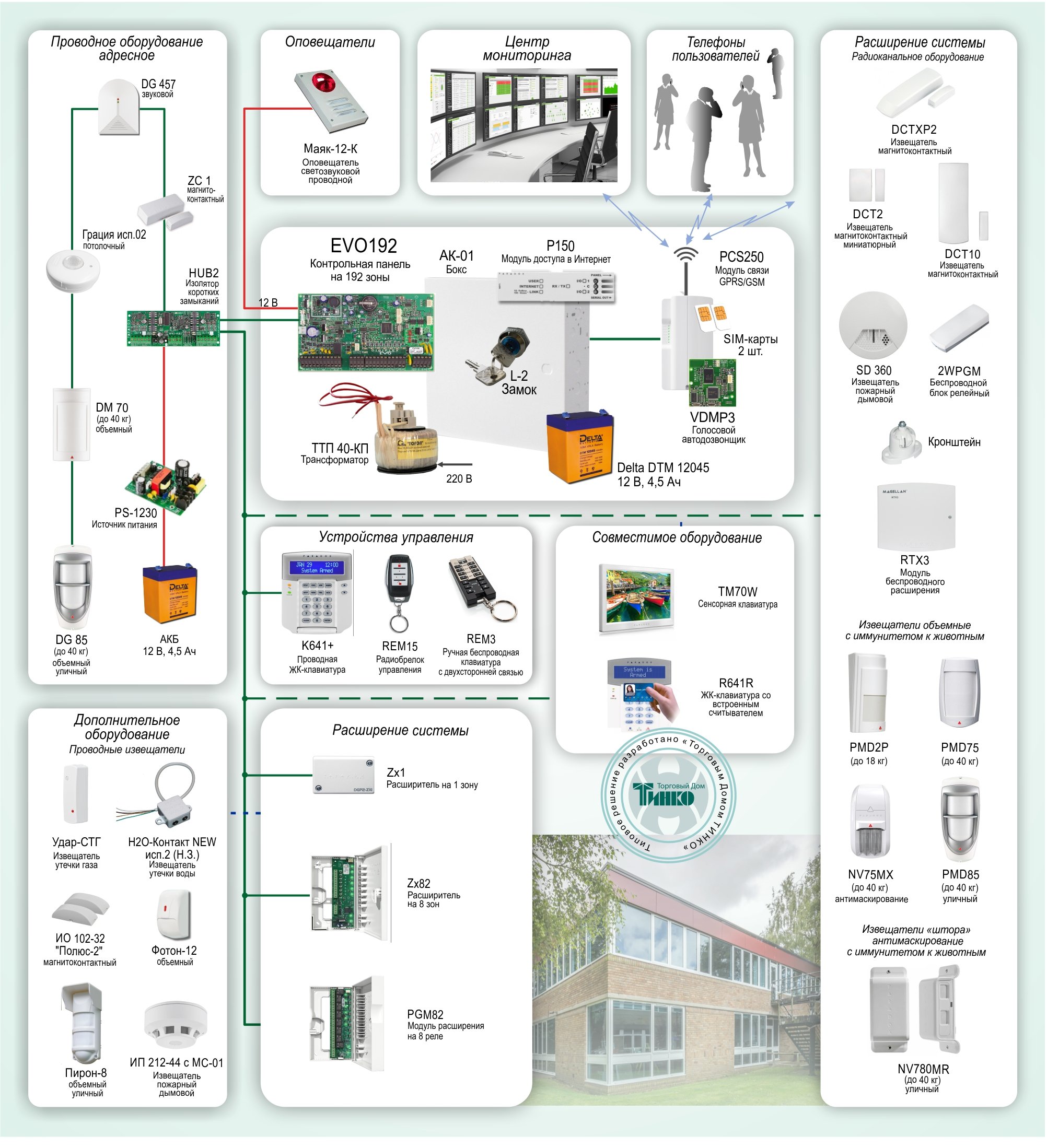

Схема построения:

Cистема ОПС с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Paradox EVO192»
Cистема ОПС с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Paradox EVO192»
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
Состав комплекта Ориентировочная стоимость —
74 018,86
74 238,56
Название Цена Количество Сумма
EVO192

Прибор приемно-контрольный

Код: 228112

Производитель: Paradox

6 010,62 /шт

Обязательно

6 010,62

BOX-R

Корпус

Код: 230686

Производитель: Paradox

900,00 /шт

Обязательно

900,00

Замок для BOX-R

Замок

Код: 238342

Производитель: Paradox

96,00 /шт

Обязательно

96,00

ТТП 40-КП (ТП-220/16,8)

Трансформатор

Код: 010046

Производитель: Прочие российские

681,50 /шт

763,00 /шт

Обязательно

681,50

763,00

Delta DTM 12045

Аккумулятор

Код: 228700

Производитель: Delta

907,08 /шт

948,28 /шт

907,08

948,28

K641+

Клавиатура

Код: 259058

Производитель: Paradox

9 300,72 /шт

9 300,72

PCS250

Модуль связи

Код: 225307

Производитель: Paradox

12 312,96 /шт

12 312,96

VDMP3

Модуль связи

Код: 246992

Производитель: Paradox

4 298,58 /шт

4 298,58

IP150

Модуль связи

Код: 233917

Производитель: Paradox

7 572,84 /шт

7 572,84

ZC1

Извещатель охранный точечный магнитоконтактный адресный

Код: 236979

Производитель: Paradox

3 079,56 /шт

3 079,56

DM50

Извещатель охранный оптико-электронный адресный

Код: 259062

Производитель: Paradox

2 376,00 /шт

2 376,00

DG457

Извещатель охранный поверхностный звуковой адресный

Код: 235150

Производитель: Paradox

2 376,00 /шт

2 376,00

DG467

Извещатель охранный оптико-электронный потолочный

Код: 217302

Производитель: Paradox

2 748,90 /шт

2 748,90

DM70

Извещатель охранный оптико-электронный адресный

Код: 237405

Производитель: Paradox

3 306,60 /шт

3 306,60

NV75MX

Извещатель охранный оптико-электронный адресный

Код: 259061

Производитель: Paradox

5 048,34 /шт

5 048,34

NV35MX

Извещатель охранный оптико-электронный адресный

Код: 259060

Производитель: Paradox

5 259,54 /шт

5 259,54

DG85

Извещатель охранный оптико-электронный адресный

Код: 244617

Производитель: Paradox

7 330,62 /шт

7 330,62

Маяк-12-К (110 дБ)

Оповещатель свето-звуковой

Код: 222796

Производитель: Электротехника и Автоматика

413,00 /шт

510,00 /шт

413,00

510,00

Дополнительное оборудование Ориентировочная стоимость —
0,00
Название Цена Количество Сумма
H2O-Контакт NEW исп.2 (Н.З.)

Извещатель утечки воды

Код: 238129

Производитель: Альянс Комплексная безопасность

513,00 /шт

530,00 /шт

0,00

Удар-СТГ

Извещатель утечки газа

Код: 256951

Производитель: Риэлта

2 270,16 /шт

2 522,40 /шт

0,00

ИО 102-32 "Полюс-2"

Извещатель охранный точечный магнитоконтактный

Код: 248702

Производитель: Сибирский Арсенал

75,20 /шт

95,00 /шт

0,00

Фотон-12 (ИО 409-17/1)

Извещатель охранный оптико-электронный

Код: 002024

Производитель: Риэлта

488,16 /шт

542,40 /шт

0,00

Пирон-8 (ИО 409-59)

Извещатель охранный оптико-электронный

Код: 235260

Производитель: Риэлта

2 850,12 /шт

3 166,80 /шт

0,00

ИП 212-147

Извещатель пожарный дымовой оптико-электронный точечный

Код: 243932

Производитель: К-Инженеринг

302,00 /шт

329,00 /шт

0,00

REM15

Радиоустройство

Код: 221081

Производитель: Paradox

2 160,84 /шт

0,00

REM3

Радиоустройство

Код: 259045

Производитель: Paradox

5 008,74 /шт

0,00

307USB

Преобразователь интерфейсов

Код: 226388

Производитель: Paradox

4 836,48 /шт

0,00

B-35 (установочный)

Бокс

Код: 215779

Производитель: Проксима

693,00 /шт

810,00 /шт

0,00

Расширение системы Ориентировочная стоимость —
0,00
Название Цена Количество Сумма
HUB2

Изолятор коротких замыканий

Код: 259054

Производитель: Paradox

6 200,04 /шт

0,00

БРП КВАНТ 12/3,0 D (DIN)

Источник питания

Код: 260406

Производитель: К-Инженеринг

1 424,00 /шт

1 675,00 /шт

0,00

DIN-рейка 20см оцинкованная (YDN10-0020)

DIN-рейка

Код: 256162

Производитель: IEK

12,76 /шт

14,24 /шт

0,00

Delta DTM 12045

Аккумулятор

Код: 228700

Производитель: Delta

907,08 /шт

948,28 /шт

0,00

ZX1

Адресный расширитель

Код: 240197

Производитель: Paradox

2 428,80 /шт

0,00

ZX8

Адресный расширитель

Код: 225305

Производитель: Paradox

5 817,24 /шт

0,00

PGM4

Блок релейный

Код: 225205

Производитель: Paradox

5 063,52 /шт

0,00

RTX3

Радиоприемное устройство (РПУ)

Код: 225306

Производитель: Paradox

5 734,74 /шт

0,00

DCT2

Извещатель охранный точечный магнитоконтактный радиоканальный

Код: 225204

Производитель: Paradox

3 682,80 /шт

0,00

DCTXP2

Извещатель охранный точечный магнитоконтактный радиоканальный

Код: 237404

Производитель: Paradox

3 286,80 /шт

0,00

DCT10

Извещатель охранный точечный магнитоконтактный радиоканальный

Код: 213936

Производитель: Paradox

4 006,86 /шт

0,00

PMD2P

Извещатель охранный оптико-электронный радиоканальный

Код: 232767

Производитель: Paradox

3 600,30 /шт

0,00

PMD75

Извещатель охранный оптико-электронный радиоканальный

Код: 225203

Производитель: Paradox

6 010,62 /шт

0,00

PMD85

Извещатель охранный оптико-электронный радиоканальный

Код: 213939

Производитель: Paradox

7 930,56 /шт

0,00

NV75MR

Извещатель охранный оптико-электронный радиоканальный

Код: 259048

Производитель: Paradox

6 731,34 /шт

0,00

NV35MR

Извещатель охранный оптико-электронный радиоканальный

Код: 259047

Производитель: Paradox

7 100,28 /шт

0,00

SD360

Извещатель пожарный дымовой оптико-электронный радиоканальный

Код: 259049

Производитель: Paradox

8 765,46 /шт

0,00

G550

Извещатель охранный поверхностный звуковой радиоканальный

Код: 244482

Производитель: Paradox

11 624,58 /шт

0,00

NV780MR

Извещатель охранный оптико-электронный радиоканальный

Код: 259046

Производитель: Paradox

12 105,06 /шт

0,00

SR130

Оповещатель свето-звуковой радиоканальный

Код: 244298

Производитель: Paradox

8 473,08 /шт

0,00

GS250

Извещатель изменения положения радиоканальный

Код: 259050

Производитель: Paradox

4 404,18 /шт

0,00

2WPGM

Блок релейный

Код: 259074

Производитель: Paradox

5 952,54 /шт

0,00

Совместимое оборудование Ориентировочная стоимость 0,00
Название Цена Количество Сумма
TM70W

Клавиатура

Код: 267254

Производитель: Paradox

14 725,92 /шт

0,00

K656

Клавиатура

Код: 225202

Производитель: Paradox

9 920,46 /шт

0,00

TM50W

Клавиатура

Код: 229266

Производитель: Paradox

13 227,06 /шт

0,00

TM50B

Клавиатура

Код: 252046

Производитель: Paradox

13 227,06 /шт

0,00

K641LX

Клавиатура

Код: 259059

Производитель: Paradox

11 511,72 /шт

0,00

K641R

Клавиатура

Код: 251063

Производитель: Paradox

12 296,46 /шт

0,00

* HUB2 необходимо использовать в системе при ветвлении шины или в качестве усилителя тока при превышении допустимого тока с «EVO192» ( > 0,7 A).

Особенности

  • тревожные и сервисные сообщения, а также сообщения о системных событиях передаются на станцию мониторинга или на сотовый телефон пользователя по сетям GSM, Ethernet
