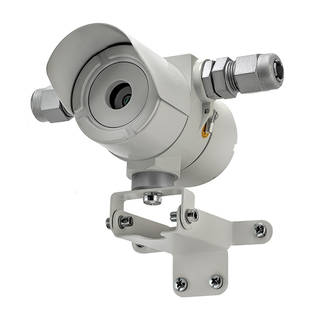

Извещатель пожарный пламени взрывозащищенный (без кабельных вводов)
Назначение изделия
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.
Извещатель пламени взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Особенности
- подключение, как на размыкание цепи, так и на замыкание;
- наличие функции контроля загрязненности смотрового окна;
- подключение в адресные системы пожарной сигнализации;
- возможность проверки извещателя во взрывоопасной зоне без демонтажа используя взрывозащищенный тестовый фонарь;
- контролирует в двух диапазонах ИК-спектра наличие излучения пламени;
- для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный.
Дополнительное оборудование
(271490) - Тестовый комплект № 1 (тестовый фонарь взрывозащищенный)
(253165) - КВБ12, Кабельный ввод
(271375) - КВБ17, Кабельный ввод
(271376) - КВБУ 14, Кабельный ввод
(271377) - КВБУ 18, Кабельный ввод
(271378) - КВБУ 22, Кабельный ввод
(271379) - КВМ15, Кабельный ввод
(271380) - КВМ20, Кабельный ввод
(271381) - КВО10, Кабельный ввод
(271382) - КВО14, Кабельный ввод
(271371) - ШТ 1", Кабельный ввод
(271369) - ШТ 1/2", Кабельный ввод
(271370) - ШТ 3/4", Кабельный ввод
(271372) - ШТ20, Кабельный ввод
(271373) - ШТ25, Кабельный ввод
(251564) - ЗГ, Заглушка
(258255) - ОЭ, Блок контроля линий
|
Тип извещателя 4-х проводный |
- постоянного тока 8…28 |
|
Маркировка по взрывозащите 1ExdIICT6GbX |
Ток потребления, мА: |
|
Конструкция извещателя со встроенным элементом |
- в дежурном режиме не более 0.11 |
|
Диапазон регистрируемого излучения 0.9…4.7мкм (ИК) |
- в режиме «ПОЖАР» 0.25 |
|
Дальность обнаружения тестового очага пожара, м: |
Степень защиты IP66 |
|
- ТП-5 (нефтепродукты) 25 |
Диапазон рабочих температур, °С -60…+55 |
|
- ТП-6 (спирты) 17 |
Габаритные размеры, мм: |
|
Угол обзора, град: |
- извещатель 87х81х144 |
|
- в горизонтальной плоскости 70 |
Масса извещателя, кг, не более 1.0 |
|
Напряжение питания, B: |
Тип извещателя
4-х проводный
Маркировка по взрывозащите
1ExdIICT6GbX
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
0.9…4.7мкм (ИК)
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
25
- ТП-6 (спирты)
17
Угол обзора, град:
- в горизонтальной плоскости
70
Напряжение питания, B:
- постоянного тока
8…28
Ток потребления, мА:
- в дежурном режиме не более
0.11
- в режиме «ПОЖАР»
0.25
Степень защиты
IP66
Диапазон рабочих температур, °С
-60…+55
Габаритные размеры, мм:
- извещатель
87х81х144
Масса извещателя, кг, не более
1.0
