Система охранно-пожарной сигнализации с применением проводных и беспроводных устройств и оповещением по GSM-каналу на базе «Paradox MG5050»
Описание решения
Описание в pdf
Типовое решение основано на построении системы охранно-пожарной сигнализации и предназначено для организации охраны объектов недвижимости с применением беспроводных устройств производства компании «Paradox» и проводного оборудования сторонних производителей.
Система позволяет:
- комбинировать проводные и беспроводные устройства для обеспечения охраны и управления системой
- передавать извещения владельцу и на пульт централизованного наблюдения (ПЦН) по беспроводным сетям стандарта GSM.
Система реализована на базе беспроводной контрольной панели Magellan «MG5050» (далее — панель). К данной панели можно подключить два коммуникатора: GSM (оповещение через сотовые каналы связи – СМС и звонок) и IP (оповещение на E-mail и PUSH-сообщения в приложении). Для оповещения звонком через GSM обязателен дозвонщик VDMP3.
Панель выполнена в виде платы, поэтому для нее нужен корпус BOX-R. Питание панели осуществляется от трансформатора, резервное питание (на случай отключения сети 220) от аккумулятора.
Постановка под охрану и снятие с охраны может осуществляться с помощью беспроводной иконной LCD-клавиатуры K37. Брелоки REM15 используются для дистанционной постановки и снятия с охраны и для формирования события тревоги (тревожная кнопка). Одновременно с панелью возможна работа не более 32 брелоков.
Для добавления к системе 8-ми проводных зон можно использовать 8-зонный модуль расширения ZX8.
Панель имеет 4 слаботочных выхода для подключения индикаторов, устройств автоматики и пр. Количество выходов можно расширить с помощью платы PGM4. Выход на проводную сирену отдельный. Устройство может работать с радиоканальными сиренами, максимум 4 шт.
Панель настраивается c помощью клавиатуры K37, возможно настраивать и с ПК (необходима программа BabyWare и кабель 307USB).
Система предназначена как для автономной, так и для пультовой охраны любых объектов недвижимости: коттеджей, дач, квартир, офисов, магазинов, складских и производственных помещений, других объектов.
- панель имеет 5 шлейфов сигнализации, в которые можно включить различные охранные, тревожные и пожарные извещатели любых производителей
- панель обеспечивает подключение до 32 беспроводных радиоканальных охранных и пожарных извещателей
- панель позволяет пользователю создавать до 2 независимых разделов охраны
- постановка снятие с охраны как кодом с клавиатуры, так и с помощью брелоков
- поддержка 2 SIM-карт с автоматическим переключением
- тревожные и сервисные сообщения, а также сообщения о системных событиях передаются на станцию мониторинга или на сотовый телефон пользователя по сетям GSM, Ethernet
- постановка на охрану и снятие с охраны может осуществляться с помощью мониторингового программного обеспечения (дистанционно)
Схема построения

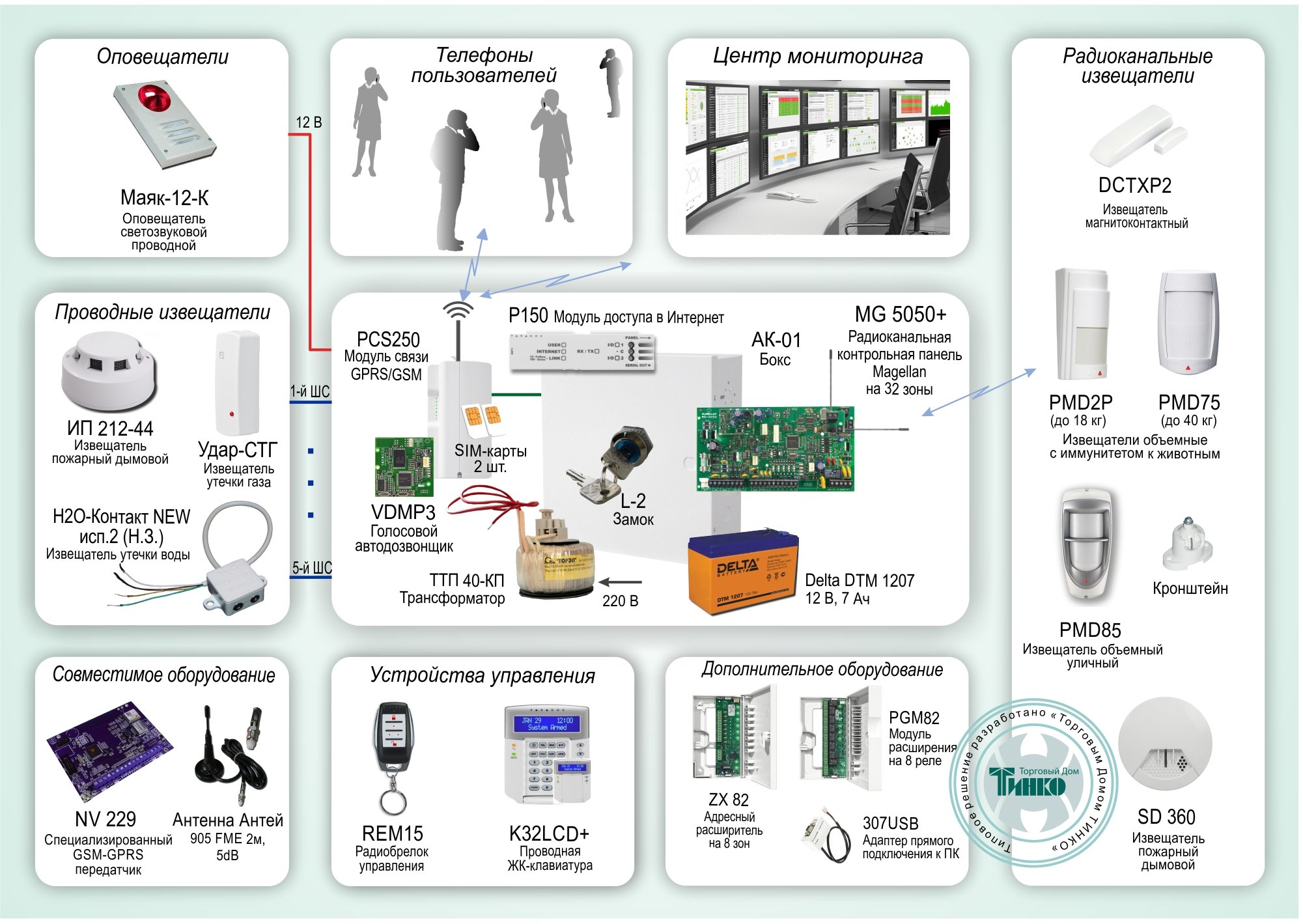

Схема построения системы защиты объекта на основе радиоканальной панели «MG5050»
