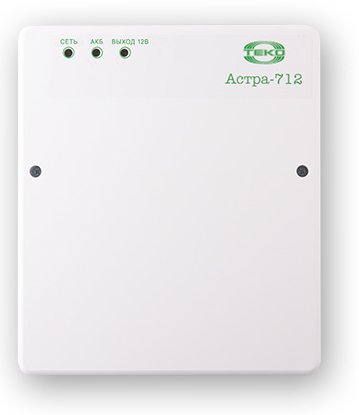

Источник вторичного электропитания резервированный
Назначение изделия
Предназначен для электропитания устройств охранно-пожарной сигнализации и других электронных устройств постоянным электрическим током с рабочим напряжением 12 В.
Особенности
- соответствие всем требованиям ГОСТ Р 53325 и ЕТТ ТСО;
- формирование и передача во внешние цепи информационных сигналов через выходы типа Relay;
- электронная защита от:
перебоев во вторичных цепях при автоматическом переключении на работу от АКБ и обратно;
глубокого разряда АКБ;
переполюсовки АКБ;
короткого замыкания цепи заряда АКБ;
короткого замыкания по выходу вторичного питания;
перегрузки по выходу вторичного питания;
- восстановление параметров после устранения причин короткого замыкания или превышения выходного тока;
- защита по первичной цепи 220 В плавким предохранителем;
- выключатель первичного напряжения 220 В;
- двухцветная индикация и звуковое оповещение о состоянии источника питания;
- функция запуска от АКБ при отсутствии электропитания от электросети ("холодный" запуск).
|
Тип устройства Источник вторичного электропитания резервированный |
- максимальный при наличии основного питания 1.3 |
|
Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
Тип используемого аккумулятора 12В 7 Ач |
|
Диагностические выходы тип "СК": "Сеть"; "Резерв" |
Количество аккумуляторов, шт 1 |
|
Напряжение питания, B: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 184…264.5 |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.2…10.8 |
|
- при питании от сети переменного тока 13…13.8 |
Ток заряда аккумуляторной батареи, А 0.5 |
|
- при питании от аккумуляторной батареи 10.2…13.2 |
Степень защиты IP30 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Диапазон рабочих температур, °С -30…+50 |
|
Выходной ток, А: |
Габаритные размеры, мм 166х190х80 |
|
- номинальный при наличии основного питания 1 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
Диагностические выходы
тип "СК": "Сеть"; "Резерв"
Напряжение питания, B:
- от сети переменного тока
184…264.5
Выходное напряжение, В:
- при питании от сети переменного тока
13…13.8
- при питании от аккумуляторной батареи
10.2…13.2
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
Выходной ток, А:
- номинальный при наличии основного питания
1
- максимальный при наличии основного питания
1.3
Тип используемого аккумулятора
12В 7 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.2…10.8
Ток заряда аккумуляторной батареи, А
0.5
Степень защиты
IP30
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
166х190х80
