Автономная радиоканальная адресная система охранно-пожарной сигнализации на базе ППКОП "ВС-ПК ВЕКТОР-120"
Описание решения
Описание в pdfТиповое решение построения системы охранно-пожарной сигнализации, соответствуюшей требованиям нормативных документов, основано на беспроводном оборудовании "ВС-ВЕКТОР-АР120 КП" компании "ВЕРСЕТ".
В основе представленного комплекта оборудования - прибор «ВС-ВЕКТОР-АР120 КП», который может работать как автономно, так и совместно с системой передачи извещений ВЕТТА-2020. Использование беспроводных технологий прибора «ВС-ВЕКТОР-АР120 КП» позволяет оперативно с малыми затратами развернуть современную систему безопасности.
Прибор работает с 64 радиоканальными устройствами и с 24 радиоканальными оповещателями.
Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью двухстороннего обмена данными по радиоканалу на частоте 433 МГц.
Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
- быстрое развертывание системы
- экономия на отсутствии проводного монтажа
- обеспечение охраны в труднодоступных для проводных систем местах
- отсутствие ущерба интерьерам помещений
- шифрованная передача радио сообщений
- простой и удобный интерфейс прибора; быстрая настойка прибора для работы
- возможность включения в одну зону охраны охранных и пожарных извещателей
- возможность объединения зон охраны в разделы
- управление зонами и разделами с помощью радиоканальных брелков и ключей ТМ
- подключение к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану
- через устройство передачи извещений «ВС-ПИ ВЕКТОР» к прибору можно подключать приборы и датчики других производителей, имеющие выход типа “сухой контакт»
- прибор ведет и сохраняет в электронной памяти журнал событий, который доступен при подключении прибора к компьютеру через USB интерфейс
- возможна работа в составе пультовой системы ВЕТТА-2020 (через универсальные модемы ВЕТТА-МП/МР)
- управление зонами охраны прибора возможно с помощью радиоканальных брелков и кодонаборных панелей, а также ключей ТМ
- система поддерживает работу до 64-х радиоканальных устройств (радиоканальных извещателей, тревожных кнопок) и до 24-х оповещателей

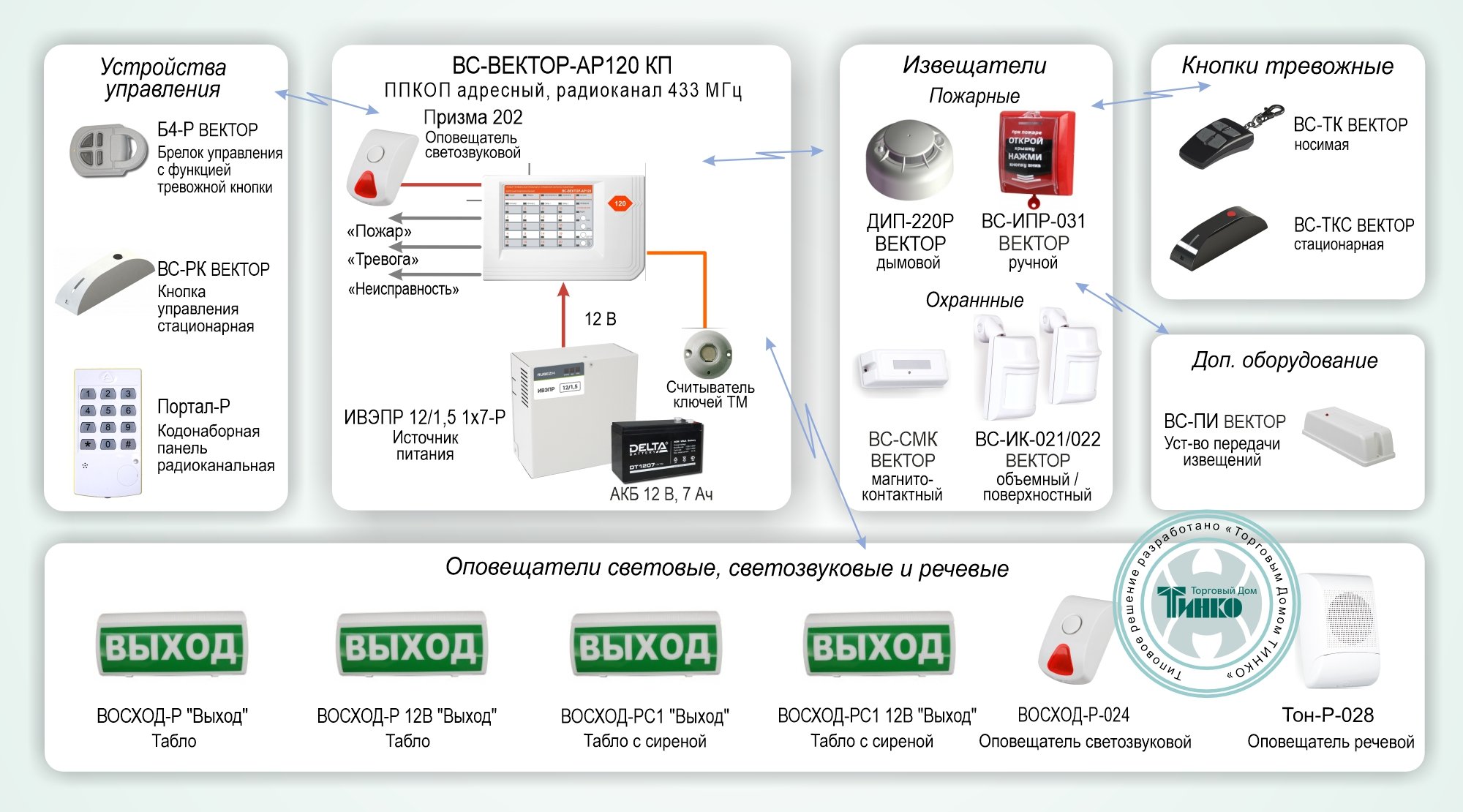

Схема построения
Схема построения автономной радиоканальной адресной системы ОПС
