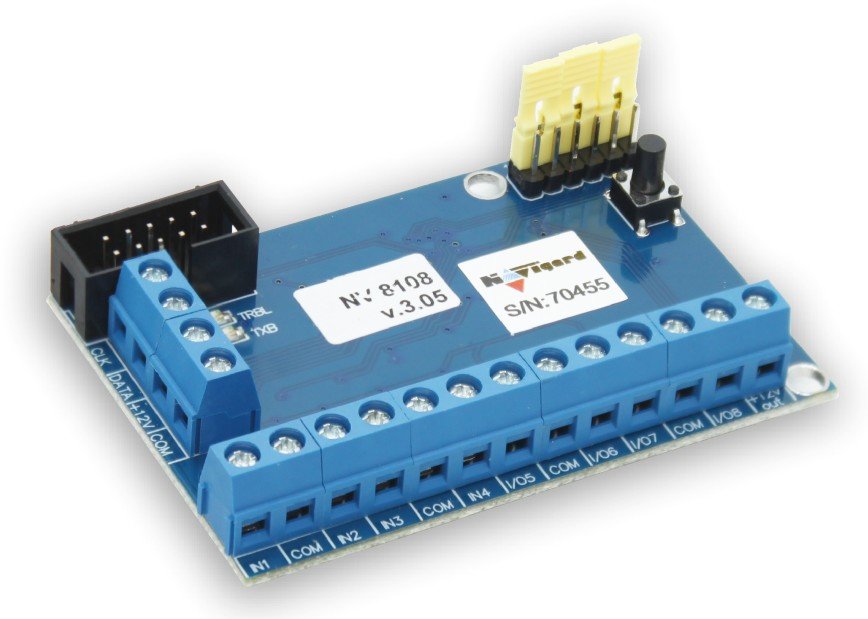

NV 8108 / Блок расширения

Блок расширения

Код: 263325
Производитель: NAVIgard
1 250,00 /шт
Розничная цена
1 063,00 /шт
Оптовая цена
1 250,00 /шт
1 063,00 /шт
Краткое описание: Расширитель зон для панелей NV 8704 / 2110 / 2116 / 2164, 8 ШС или 4 ШС и 4 выхода "ОК" 12В/300 мА, U-пит.9…15В, I-потр. 15мА, t-раб.-25...+55С, габ.размеры 71х48х20мм

Назначение изделия

Расширитель NV 8108 предназначен для добавления 4 дополнительных проводных входов (зон) и 4
дополнительных программируемых выходов в системы на контрольной панели NV 8704.

Количество ШС

8 ШС или 4 ШС и 4 выхода "ОК"

- максимально допустимый ток на выходах OUT1- OUT4, А

0.3

Напряжение на клеммах для подключения ШС, В:

Напряжение питания, B:

- в дежурном режиме

15

- от внешнего источника питания

10…15

Номинальное сопротивление выносного резистора, кОм

2.2

Ток потребления, мА:

Параметры информационных выходов:

- при питании от внешнего источника питания

15

- кол-во выходов типа "Открытый коллектор"

4

Диапазон рабочих температур, °С

-25…+55

Максимально допустимые токи и напряжения:

Габаритные размеры, мм

71х48х20

Количество ШС

8 ШС или 4 ШС и 4 выхода "ОК"

Напряжение на клеммах для подключения ШС, В:

- в дежурном режиме

15

Номинальное сопротивление выносного резистора, кОм

2.2

Параметры информационных выходов:

- кол-во выходов типа "Открытый коллектор"

4

Максимально допустимые токи и напряжения:

- максимально допустимый ток на выходах OUT1- OUT4, А

0.3

Напряжение питания, B:

- от внешнего источника питания

10…15

Ток потребления, мА:

- при питании от внешнего источника питания

15

Диапазон рабочих температур, °С

-25…+55

Габаритные размеры, мм

71х48х20

  • Руководство по эксплуатации
