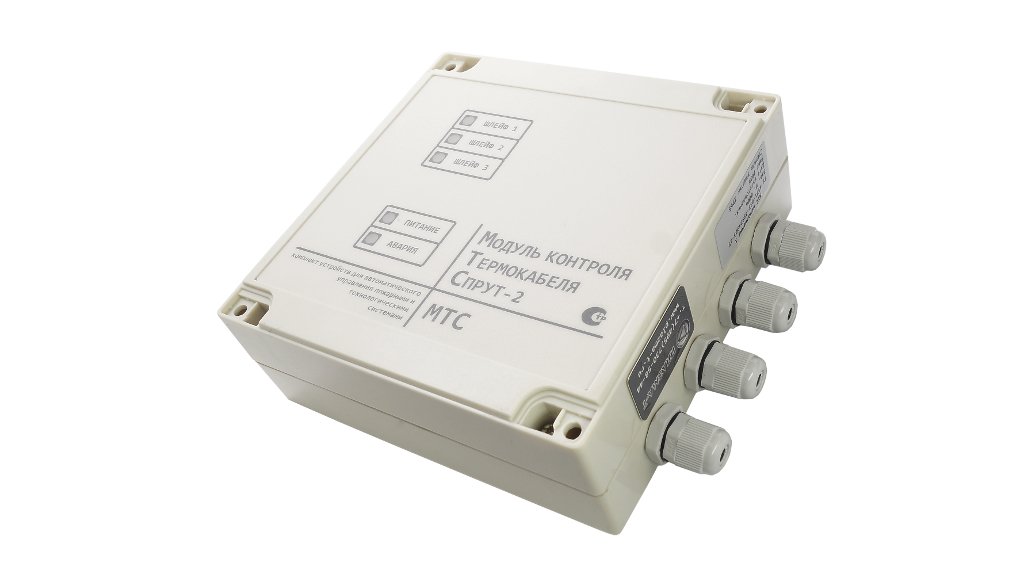

Модуль контроля термокабеля
Назначение изделия
Модуль МТС предназначен для контроля состояния извещателей пожарных тепловых линейных (термокабелей) и выдачи дискретных сигналов об их состоянии во внешние цепи.
Типы поддерживаемых термокабелей:
- ИП104 (GTSW)(Спецприбор),
- PHSC (Protectowire),
- LHD (Thermocable).
|
Количество шлейфов 3 |
Параметры релейных выходов: |
|
Допустимое удельное сопротивление термокабеля, Ом/м 0.05…0.7 |
- кол-во релейных выходов 4 |
|
Длина шлейфа, м 1…3000 |
Напряжение питания, B: |
|
Сопротивление подводящих проводов, Ом не более 300 |
- от внешнего источника питания 11…30.5 |
|
Контроль исправности шлейфа КЗ/обрыв |
Степень защиты IP65 |
|
Напряжение ШС, В 5 |
Диапазон рабочих температур, °С -40…+55 |
|
Ток питания шлейфа, мА 1.5 |
Габаритные размеры, мм 160х160х60 |
Количество шлейфов
3
Допустимое удельное сопротивление термокабеля, Ом/м
0.05…0.7
Длина шлейфа, м
1…3000
Сопротивление подводящих проводов, Ом
не более 300
Контроль исправности шлейфа
КЗ/обрыв
Напряжение ШС, В
5
Ток питания шлейфа, мА
1.5
Параметры релейных выходов:
- кол-во релейных выходов
4
Напряжение питания, B:
- от внешнего источника питания
11…30.5
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+55
Габаритные размеры, мм
160х160х60
