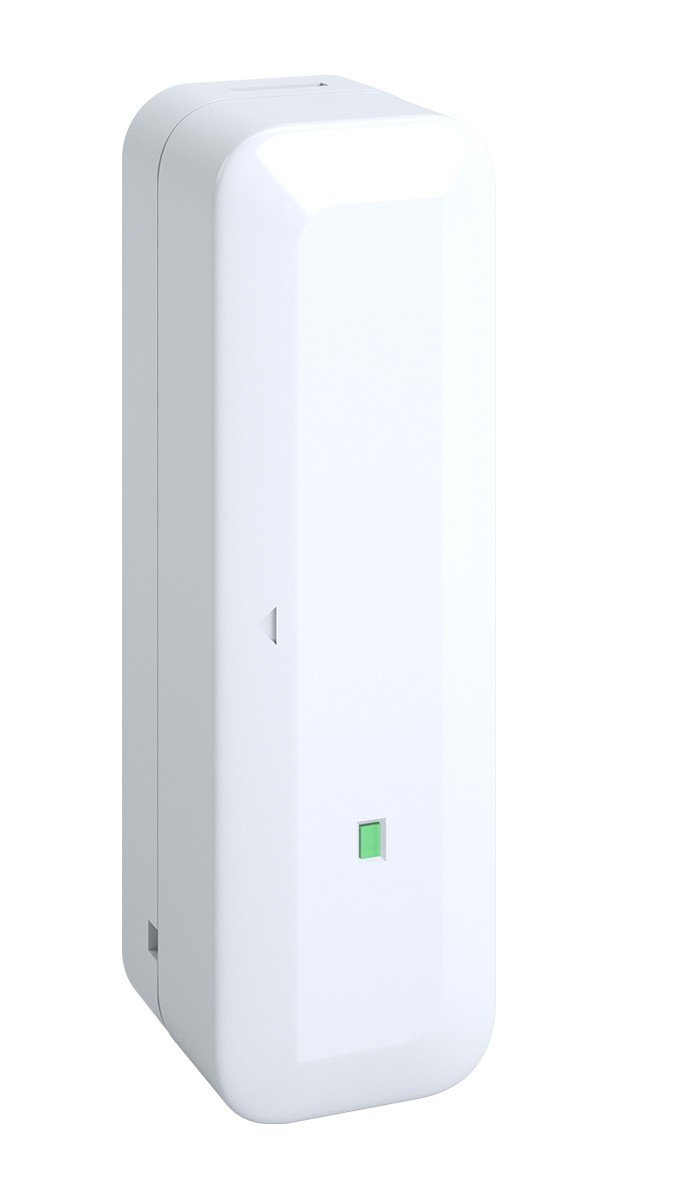

Датчик потребления ресурсов радиоканальный
Назначение изделия
Датчик потребления ресурсов радиоканальный предназначен для автоматизированного учета ресурсов ЖКХ: горячего и холодного водоснабжения, электроснабжения. Датчик подключается к импульсному выходу бытовых счетчиков водо- или электроснабжения, осуществляет подсчет импульсов, формируемых на выходе, передает накопленные значения для дальнейшей обработки на контрольный прибор по радиоканалу. Преобразование измеряемых импульсов в литры для водосчетчиков и киловатт-часы для электросчетчиков производится в сервисе Livicom на основании паспортных значений параметров веса импульса для каждого типа счетчиков. Предусмотрена возможность подключения одновременно двух счетчиков воды через импульсный интерфейс. Если у счетчиков отсутствует импульсный выход, то установка производится вместе с заменой счетчиков. Устройство запрограммировано на автоматическую передачу показаний счетчиков каждые 12 часов.
Для подключения счетчиков используются специальные контакты, расположенные в корпусе датчика. Для обнаружения несанкционированного вскрытия корпуса или отрыва датчика от стены используется встроенный тампер. Световой индикатор позволяет визуально определить режим работы устройства. Планарная антенна адаптирована для монтажа на железобетонные или металлические конструкции. Крепление датчика возможно на саморезы или двусторонний скотч.
Дополнительное оборудование
(262356) STEMAX RZE Livi, Блок расширения радиоканальный, используется с контроллерами STEMAX MX810, Мираж-GSM-M8-03, Мираж-GSM-A8-03
(253931) STEMAX UN Livi, Блок расширения радиоканальный, используется с контроллерами STEMAX SX410, STEMAX SX810 и STEMAX SX820
|
Количество зон (шлейфов) счета 2 |
- дальность (в прямой видимости), м до 1000 |
|
Частота подсчитываемых импульсов - |
Напряжение питания, B: |
|
Интервал передачи данных по радиоканалу, минут 720 |
- от основного источника питания 3 В (CR123А) |
|
Длина шлейфа, м не более 15 м |
Срок службы батареи до 10 лет |
|
Параметры радиоканала: |
Диапазон рабочих температур, °С -20…+55 |
|
- диапазон рабочих частот, МГц 868 |
Габаритные размеры, мм 90х28х28 |
Количество зон (шлейфов) счета
2
Частота подсчитываемых импульсов
-
Интервал передачи данных по радиоканалу, минут
720
Длина шлейфа, м
не более 15 м
Параметры радиоканала:
- диапазон рабочих частот, МГц
868
- дальность (в прямой видимости), м
до 1000
Напряжение питания, B:
- от основного источника питания
3 В (CR123А)
Срок службы батареи
до 10 лет
Диапазон рабочих температур, °С
-20…+55
Габаритные размеры, мм
90х28х28
