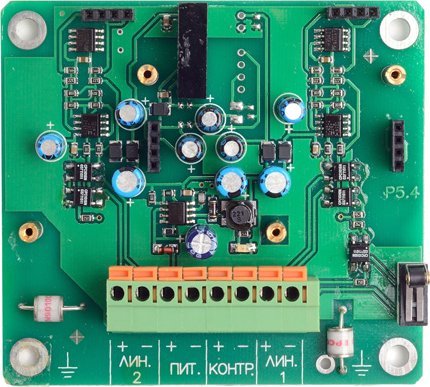

Модуль передатчика аналоговых сигналов
Назначение изделия
Передатчик аналоговых сигналов применяется в составе извещателя охраны периметра «ТОПОЛЬ» в случае удаленного расположения датчиков
от блока обработки сигналов.
ПРД предназначен:
- для предварительного усиления аналоговых сигналов, поступающих от датчиков;
- выдачи усиленного сигнала по линии связи в БОС;
- контроля вскрытия, исправности датчиков и самого ПРД.
Особенности
В состав ПРД входят сменные предварительные усилители сигналов датчиков:
- ПУ – Т – предварительный усилитель кабеля трибоэлектрического ТД;
- ПУ – В/С – предварительный усилитель датчиков вибрационного ВД и сейсмического СД.
ПРД работает совместно с приемником сигналов (ПРМ), который устанавливается в БОС.
|
Максимальная длина защищаемого участка: |
- от внешнего источника питания 10…30 |
|
- с кабелем ТД-1 два плеча до 200 м в каждом |
Потребляемая мощность: |
|
- с датчиками ВД-2 два плеча по 40 датчиков ВД-2 в каждом плече |
- не более 300 мВт |
|
- с датчиками СД-1 два плеча по 40 датчиков СД в каждом плече |
Диапазон рабочих температур, °С -40…+50 |
|
Максимальная длина линии связи, м до 2000 |
Габаритные размеры, мм 115х110х55 |
|
Напряжение питания, B: |
Максимальная длина защищаемого участка:
- с кабелем ТД-1
два плеча до 200 м в каждом
- с датчиками ВД-2
два плеча по 40 датчиков ВД-2 в каждом плече
- с датчиками СД-1
два плеча по 40 датчиков СД в каждом плече
Максимальная длина линии связи, м
до 2000
Напряжение питания, B:
- от внешнего источника питания
10…30
Потребляемая мощность:
- не более
300 мВт
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
115х110х55
