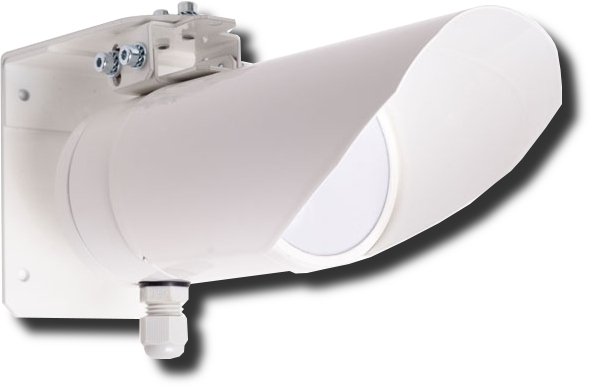

Извещатель охранный инфракрасный пассивный
Назначение изделия
Извещатель охранный инфракрасный пассивный ИД2-50Ш-1 предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения рубежей охраны на открытых площадках и периметрах объектов. Позволяет формировать рубежи охраны повышенной помехозащищенности.
Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения.
Особенности
- форма зоны обнаружения - шторная;
- индикация режимов “Тревога” и “Неисправность” (с возможностью отключения);
- два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности;
- плавная регулировка порога срабатывания;
- блок клемм расположен внутри корпуса прибора;
- улучшенный юстировочный узел;
- четыре режима обнаружения.
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
|
Чувствительный элемент 2-х площадной PIR элемент |
- длительность тревожного извещения, сек 1 |
|
Регулировка чувствительности нет |
- коммутируемое напряжение, В 100 |
|
Время разогрева, сек 60 |
- коммутируемый ток, А 0.1 |
|
Параметры ИК канала: |
- тампер нет |
|
- тип зоны обнаружения штора |
Напряжение питания, B: |
|
- дальность, м 50 |
- постоянного тока 8…28 |
|
- ширина, м 3 |
Ток потребления, мА: |
|
- рекомендуемая высота установки, м 2.5 |
- при напряжении питания 12 В 15 |
|
- наличие антисаботажной зоны нет |
Степень защиты IP65 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.2…7 |
Диапазон рабочих температур, °С -40…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 150х80х69 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.35 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
нет
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
штора
- дальность, м
50
- ширина, м
3
- рекомендуемая высота установки, м
2.5
- наличие антисаботажной зоны
нет
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…7
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
1
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.1
- тампер
нет
Напряжение питания, B:
- постоянного тока
8…28
Ток потребления, мА:
- при напряжении питания 12 В
15
Степень защиты
IP65
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
150х80х69
Масса, не более, кг
0.35
