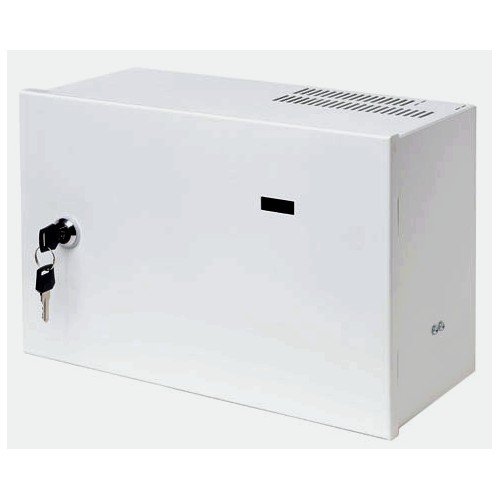

Блок резервированного питания
Назначение изделия
Предназначен для обеспечения бесперебойного питания постоянным током различных устройств, в том числе устройств охранной и пожарной сигнализации, систем контроля доступа.
Особенности
- втроенный распределить питания на 8 каналов;
- заряд АКБ осуществляется с выхода источника питания (буферная схема);
- питание нагрузки от АКБ при пропадании сетевого напряжения;
- индикация наличия сетевого и выходного напряжений;
- шлейф передачи извещения “Норма сеть”;
- защита от перегрузки и короткого замыкания по выходу;
- защита АКБ от глубокого разряда;
- защита трансформатора встроенным термопредохранителем.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 1.2 |
|
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
- максимальный при наличии основного питания 1.5 |
|
Диагностические выходы тип "ОК": "Авария" |
Тип используемого аккумулятора 12В 7 Ач |
|
Напряжение питания, B: |
Количество аккумуляторов, шт 1 |
|
- от сети переменного тока 187…242 |
Защита от короткого замыкания Есть |
|
Потребляемая мощность: |
Защита аккумулятора от глубокого разряда Есть |
|
- от сети переменного тока 30 Вт |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А: |
|
- при питании от сети переменного тока 12В ±0.6 В |
Степень защиты IP20 |
|
- при питании от аккумуляторной батареи 12В +0.6/-1.5 В |
Диапазон рабочих температур, °С -10…+40 |
|
Выходной ток, А: |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходы
тип "ОК": "Авария"
Напряжение питания, B:
- от сети переменного тока
187…242
Потребляемая мощность:
- от сети переменного тока
30 Вт
Выходное напряжение, В:
- при питании от сети переменного тока
12В ±0.6 В
- при питании от аккумуляторной батареи
12В +0.6/-1.5 В
Выходной ток, А:
- номинальный при наличии основного питания
1.2
- максимальный при наличии основного питания
1.5
Тип используемого аккумулятора
12В 7 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5
Ток заряда аккумуляторной батареи, А:
Степень защиты
IP20
Диапазон рабочих температур, °С
-10…+40
