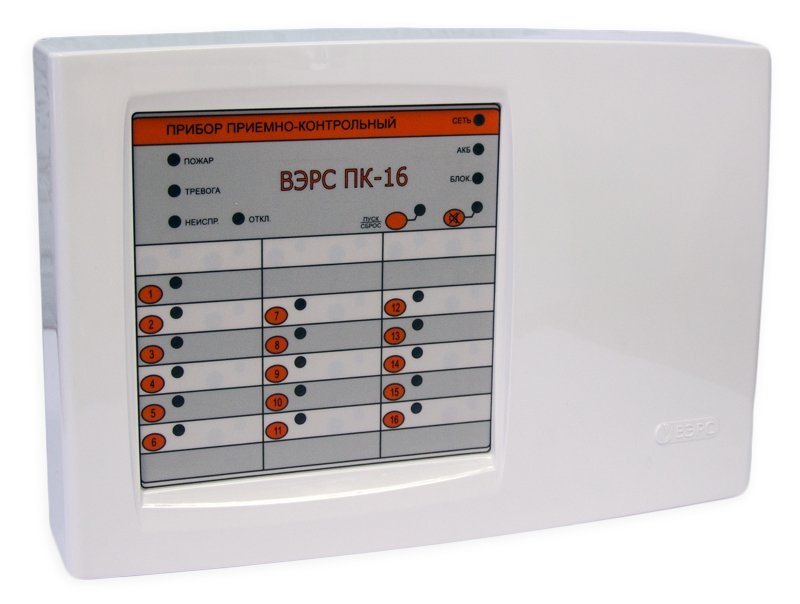

Прибор приемно-контрольный охранно-пожарный
Назначение изделия
Приборы ВЭРС-ПК Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
Приборы ВЭРС-ПК Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:
- встроенным регистратором событий на 1024 записи;
- внедрен высокоэффективный импульсный источник питания;
- расширен диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- возможностью считывания журнала событий прибора через USB-интерфейс с использованием программного обеспечения ВЭРС-ПК Prog.
Дополнительное оборудование
(269350) - ВЭРС-МАД, GSM-коммуникатор для установки в приборы ВЭРС-ПК версии 3.2 и ВЭРС-HYBRID
(250502) - ВЭРС-БМК, Блок индикации
(237645) - ВЭРС-РС версия 3.1, Блок индикации
(229717) - ВЭРС-БРУ 8 версия 3.1, Блок релейный
(230400) - ВЭРС-БРУ 4 версия 3.1, Блок релейный
(230402) - ВЭРС-БРУ 24 версия 3.1, Блок релейный
(230401) - ВЭРС-БРУ 16 версия 3.1, Блок релейный
|
Количество ШС 16 |
- релейного выхода 24В/2А |
|
Количество разделов 8 |
Напряжение питания, B: |
|
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ |
- от сети переменного тока 220 |
|
Внешние интерфейсы для обмена, программирования и управления RS-485 |
- от внешнего источника питания 12 |
|
Длительность звучания выносного звукового оповещателя, мин 5 |
- от дополнительного источника 12 |
|
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
|
- в дежурном режиме 17 |
- при питании от внешнего источника питания - |
|
- при разомкнутом состоянии ШС 22 |
- при питании от дополнительного источника питания 160 |
|
Ток ШС в дежурном режиме, мА 3 |
- при питании от встроенного аккумулятора, мА 160 |
|
Номинальное сопротивление выносного резистора, кОм 7.5 |
Потребляемая мощность: |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 |
- от сети переменного тока 12ВА |
|
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
|
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, Ач 7 |
|
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
|
Максимально допустимые токи и напряжения: |
Степень защиты IP20 |
|
- на выходе "звуковой оповещатель" 12В/500мА |
Диапазон рабочих температур, °С -30…+50 |
|
- на выходе "световой оповещатель" 12В/500мА |
Габаритные размеры, мм 312х214х94 |
|
- выход для питания извещателей 12В/1А |
Количество ШС
16
Количество разделов
8
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
RS-485
Длительность звучания выносного звукового оповещателя, мин
5
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
17
- при разомкнутом состоянии ШС
22
Ток ШС в дежурном режиме, мА
3
Номинальное сопротивление выносного резистора, кОм
7.5
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
3
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
12В/500мА
- на выходе "световой оповещатель"
12В/500мА
- выход для питания извещателей
12В/1А
- релейного выхода
24В/2А
Напряжение питания, B:
- от сети переменного тока
220
- от внешнего источника питания
12
- от дополнительного источника
12
Ток потребления, мА:
- при питании от внешнего источника питания
-
- при питании от дополнительного источника питания
160
- при питании от встроенного аккумулятора, мА
160
Потребляемая мощность:
- от сети переменного тока
12ВА
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, Ач
7
Материал корпуса
Пластик
Степень защиты
IP20
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
312х214х94
