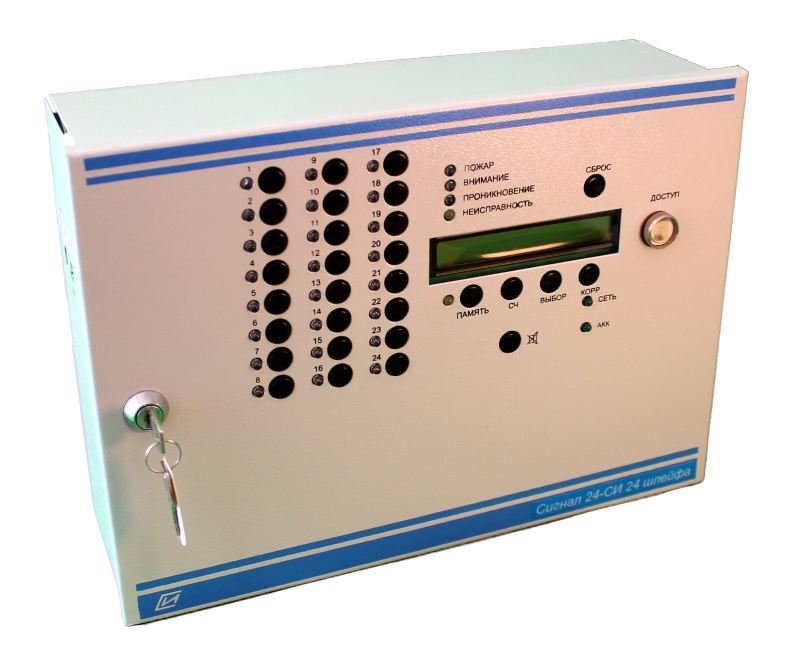

Сигнал 24-СИ (24шс) / Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный

Код: 257234
Производитель: Специнформатика-СИ
19 767,60 /шт
Розничная цена
18 943,95 /шт
Оптовая цена
19 767,60 /шт
18 943,95 /шт
Краткое описание: Прибор приемно-контрольный охранно-пожарный, 24 ШС, U-шс.15...22 В, I-шс.3 мА, три контролируемых выхода оповещения, U-пит.220 В, P-потр.10 ВА, под АКБ 12 В/12 Ач, TouchMemory, встроенные речевые сообщения, RS-485 (для работы в составе СПИ "Сирень-СИ"), степень защиты оболочкой IP20, диапазон рабочих температур -10…+55°С, габаритные размеры 350х250х120 мм

Назначение изделия

Приемно-контрольный прибор ППКОП «Сигнал 24-СИ» исп.01 (24 ШС) предназначен для организации систем пожарной и охранной сигнализации на объектах различного назначения и обеспечивает прием и отображение извещений из каждого ШС от пожарных или охранных извещателей с дублированием всех событий речевыми сообщениями, непосредственное включение при пожаре внешних светового и звукового оповещателей с контролем исправного состояния линий подключения, а также трансляцию на любой ПЦН извещений «Пожар», «Проникновение» и «Неисправность», а также, передачу всей информации о состоянии ШС и прибора в целом на пульт централизованного наблюдения системы передачи извещений СПИ «Сирень-СИ».

Особенности

- прибор соответствует требованиям ГОСТ 53325 и другим нормативным документам по пожарной безопасности;
- прием и отображение отдельными оптическими индикаторами, а также общей звуковой и оптической индикацией, извещений из каждого ШС;
- программирование каждого ШС на режим функционирования с пожарными или охранными извещателями («пожарный» или «охранный» ШС), а также включение/отключение ШС
взятие/снятие с охраны помещений с «охранными» ШС;
- оптическую сигнализацию состояния каждого ШС с помощью индивидуальных оптических индикаторов ШС, а также общую оптическую и тональную звуковую сигнализацию извещений «Внимание» (при срабатывании одного ИП), «Пожар» (при срабатывании двух токопотребляющих или одного теплового максимального ИП) и извещения «Проникновение» (при срабатывании ИО);
- дублирование оптических и тональных звуковых сигналов о всех принятых извещениях и происшедших в системе тревожной сигнализации событиях соответствующими речевыми сообщениями в формате: «событие – номер ШС» с помощью встроенной динамической головки со звуковой мощностью 3 Вт;
- непосредственное включение при пожаре внешних светового и звукового оповещателей с контролем на обрыв и КЗ линий связи с оповещателями и световыми табло;
- отображение текущего времени на встроенном ЖК-дисплее;
- индикацию наличия напряжения сети переменного тока на входе прибора и контроль состояния встроенной аккумуляторной батареи резервного питания, а также ее необходимый заряд в процессе эксплуатации;
- по заказу заказчика в приборе могут быть реле по каждому адресу ШС, способные своими «сухими» контактами коммутировать (например через пусковое устройство «АСОТ-СИ») цепи систем пожаротушения-дымоудаления;
- трансляцию на ПЦН принятых извещений «Пожар», «Проникновение» и «Неисправность»;
- передачу всей информации о состоянии ШС прибора на пульт централизованного наблюдения «СИРЕНЬ-СИ» на расстояние до 4 км;
- запись и хранение в энергонезависимой памяти прибора до 180 извещений, а также событий, связанных с изменением (корректировкой) оператором режимов работы прибора, с указанием времени их возникновения.

Количество ШС

24

- релейного выхода

30В/1А

Количество разделов

-

Напряжение питания, B:

Способ управления режимами работы

кнопки на лицевой панели

- от сети переменного тока

187…242

Внешние интерфейсы для обмена, программирования и управления

RS-485

- от внешнего источника питания

10.8…30

Длительность звучания выносного звукового оповещателя, мин

-

- от дополнительного источника

12

Напряжение на клеммах для подключения ШС, В:

Ток потребления, мА:

- в дежурном режиме

15…22

- при питании от внешнего источника питания

-

- при разомкнутом состоянии ШС

-

- при питании от дополнительного источника питания

-

Ток ШС в дежурном режиме, мА

3

- при питании от встроенного аккумулятора, мА

-

Номинальное сопротивление выносного резистора, кОм

-

Потребляемая мощность:

Максимальное суммарное сопротивление проводов линии ШС, Ом, не более

220

- от сети переменного тока

10ВА

Параметры информационных выходов:

Кол-во устанавливаемых аккумуляторов

1

- кол-во выходов типа "Открытый коллектор"

-

Емкость аккумулятора, Ач

7

- кол-во выходов типа "Сухой контакт"

9

Материал корпуса

Металл

Максимально допустимые токи и напряжения:

Степень защиты

IP20

- на выходе "звуковой оповещатель"

15В/300мА

Диапазон рабочих температур, °С

-10…+55

- на выходе "световой оповещатель"

15В/300мА

Габаритные размеры, мм

290х210х120

- выход для питания извещателей

-

Количество ШС

24

Количество разделов

-

Способ управления режимами работы

кнопки на лицевой панели

Внешние интерфейсы для обмена, программирования и управления

RS-485

Длительность звучания выносного звукового оповещателя, мин

-

Напряжение на клеммах для подключения ШС, В:

- в дежурном режиме

15…22

- при разомкнутом состоянии ШС

-

Ток ШС в дежурном режиме, мА

3

Номинальное сопротивление выносного резистора, кОм

-

Максимальное суммарное сопротивление проводов линии ШС, Ом, не более

220

Параметры информационных выходов:

- кол-во выходов типа "Открытый коллектор"

-

- кол-во выходов типа "Сухой контакт"

9

Максимально допустимые токи и напряжения:

- на выходе "звуковой оповещатель"

15В/300мА

- на выходе "световой оповещатель"

15В/300мА

- выход для питания извещателей

-

- релейного выхода

30В/1А

Напряжение питания, B:

- от сети переменного тока

187…242

- от внешнего источника питания

10.8…30

- от дополнительного источника

12

Ток потребления, мА:

- при питании от внешнего источника питания

-

- при питании от дополнительного источника питания

-

- при питании от встроенного аккумулятора, мА

-

Потребляемая мощность:

- от сети переменного тока

10ВА

Кол-во устанавливаемых аккумуляторов

1

Емкость аккумулятора, Ач

7

Материал корпуса

Металл

Степень защиты

IP20

Диапазон рабочих температур, °С

-10…+55

Габаритные размеры, мм

290х210х120

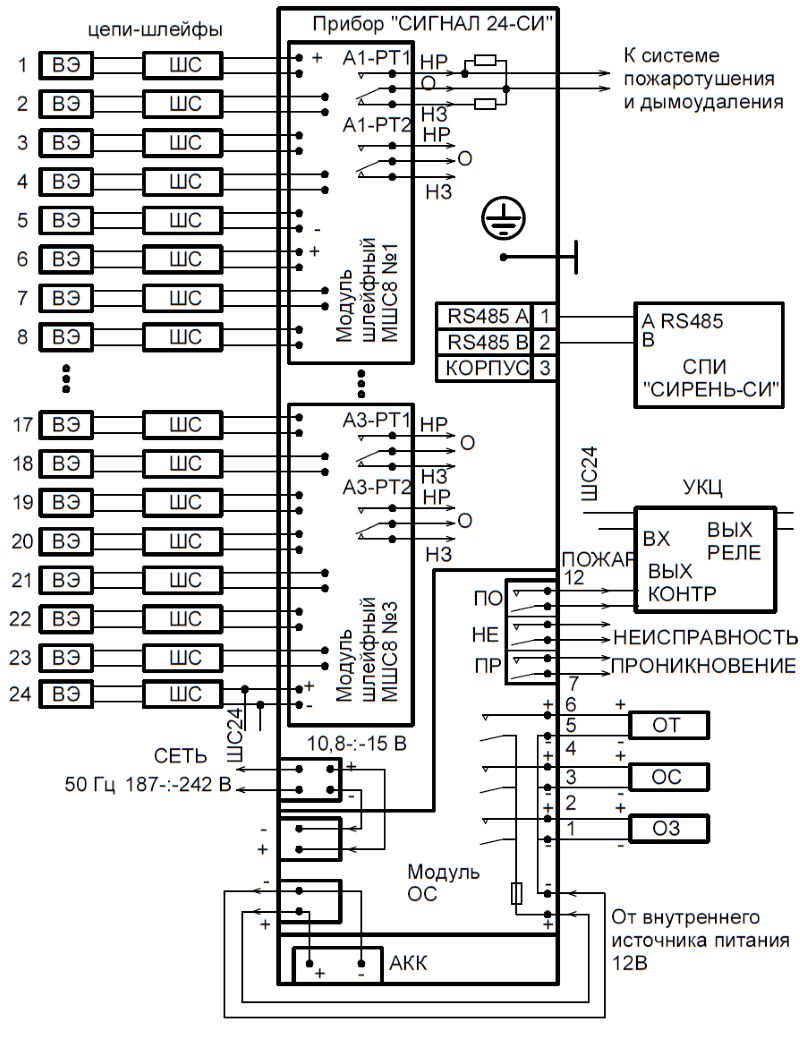

  • Схема подключения

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
