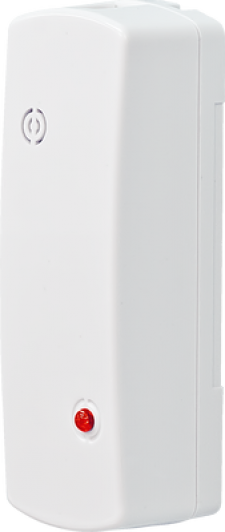

Удар-СТГ
Сигнализатор тревожный газовый
- Описание и характеристики

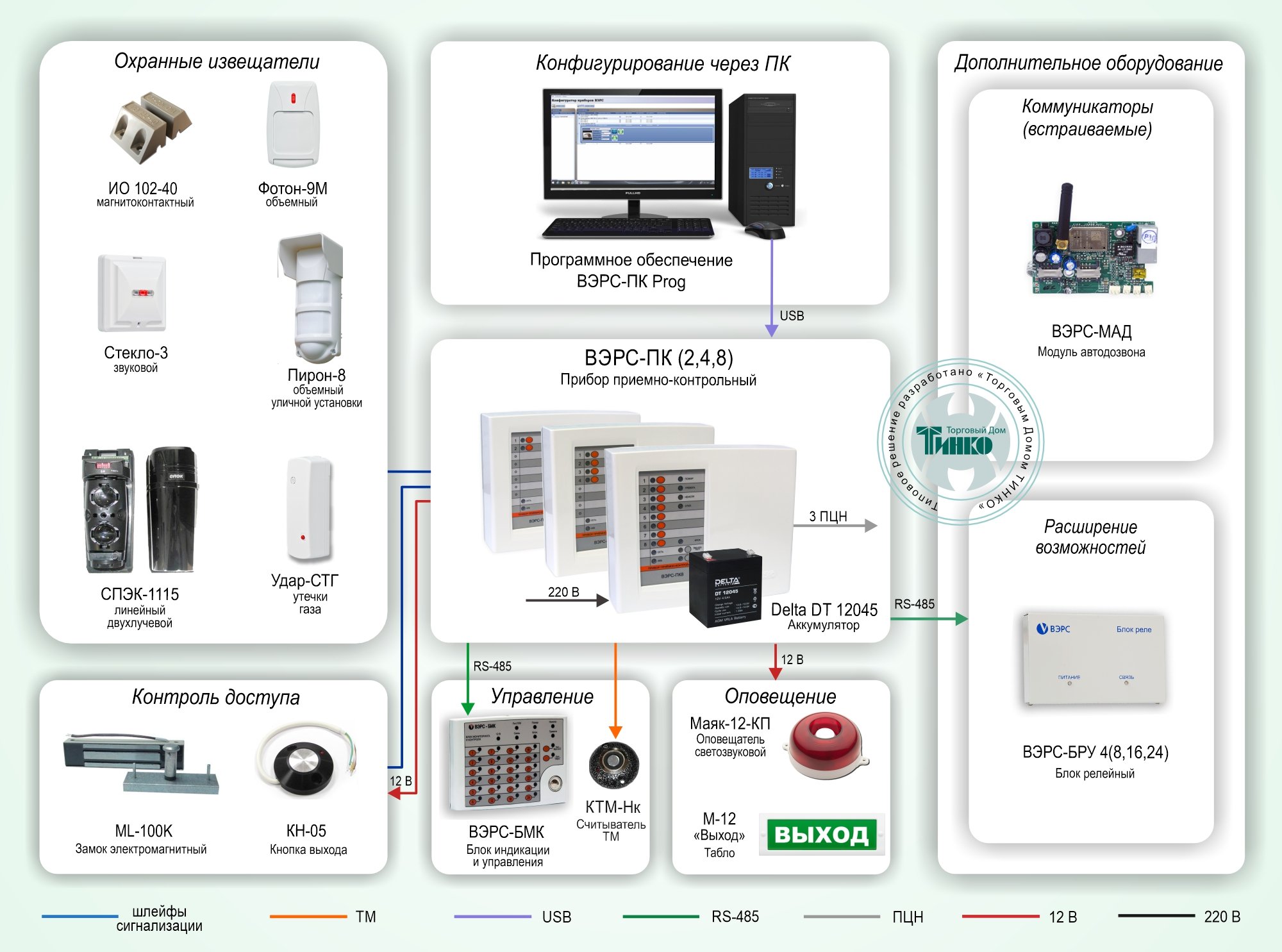

- Типовые решения 1
- Вопросы
- Видеоматериалы 7
Описание и характеристики
Характеристики
Концентрация регистрируемого газа, ppm 10% или 20% НКПР (выбирается перемычкой) | Регистрируемый газ Метан; пропан или другие горючие |
Напряжение питания, B: | - от внешнего источника питания 9…17 |
Ток потребления, мА: | - в дежурном режиме 60 |
Параметры тревожного выхода: | - тип контактов нормально-замкнутые |
- длительность тревожного извещения, сек 10 | - коммутируемое напряжение, В 36 |
- коммутируемый ток, А 0.1 | - тампер есть |
Время работы сенсора, лет 5 | Время технической готовности источника к работе после включения напряжения питания, сек до 120 |
Время определения, сек до 10 | Степень защиты IP30 |
Диапазон рабочих температур, °С 0…+50 | Габаритные размеры мм 112х41х32 |
Масса, не более, кг 0.1 |
Назначение изделия
Предназначен для обнаружения опасной концентрации в воздухе горючих газов (метана, пропана и др.), формирования извещения о тревоге и подачи сигнала на пуск системы противодействия взрыву.
Особенности
- обнаружение горючих газов в концентрации 10% от взрывоопасной;
- высокая помехозащищенность;
- формирование тревожных извещений по двум порогам концентрации горючего газа;
- полупроводниковый чувствительный элемент с длительным сроком службы;
- низкое энергопотребление.
Сигнализатор формирует пять видов извещений:
- о времени технической готовности – размыканием контактов «FAULT», дублируемое включением индикатора зеленым цветом;
- о нормальном состоянии – замыканием контактов «С NC» и «FAULT»;
- о тревоге – размыканием контактов «С NC», формированием напряжения на контакте «+OUT-» и включением индикатора красным цветом;
- о неисправности (снижение напряжения, выход из строя чувствительного элемента, размыкание контактов «BLOCK») – размыканием контактов «FAULT», дублируемых включением индикатора попеременно красным и зеленым цветом:
- о вскрытии корпуса – размыканием контактов «FAULT»
