Типовое решение: ОПС-027

ОПС-027 / Централизованная охрана компактно расположенных объектов путем передачи извещений по радиоканалу на базе СПИ Астра-Y

Централизованная охрана компактно расположенных объектов путем передачи извещений по радиоканалу на базе СПИ Астра-Y

Код: 255811 Производитель: ТЕКО
  • 39 548,32 /компл
    Цена с учетом скидки
  • 42 766,44 /компл
    Розничная цена

Описание решения:

Данные варианты решений систем передачи извещений на пульт централизованного наблюдения (удаленный мониторинг) основаны на базе СПИ Астра-Y и ППКОП Астра-712/4(8)  производства НТЦ «ТЕКО». Двусторонний радиообмен с квитированием для использования на нелицензируемой частоте 433 Мгц с нелицензируемыми уровнями мощности до 10 мВт, дальность до 8 км на прямой видимости, возможность компьютерного мониторинга.

Применение: дачные и жилые поселки, торговые и гаражные комплексы, большие индустриальные и промышленные объекты и др.

Дальность действия:
- с штатной штыревой антенной 10/100 мВт - до 2500/3400 м
- с внешней антенной АШ-433 10/100 мВт - до 4500/8700 м
- с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт - 12400 м

Емкость системы: ◦один пульт централизованного наблюдения "ПЦН Астра-Y":
- 4 устройства оконечных пультовых (УОП). Обеспечивают возможность работы на 4-х частотных каналах
- 250 устройств оконечных объектовых (УОО) (возможность контроля одним УОП всех УОО).

Достоинства

  • использование нелицензируемой частоты 433 МГц
  • двусторонний радиообмен с квитированием
  • алгоритм контроля связи с выдачей соответствующих извещений при потере связи
  • 16 частотных каналов
  • создание ПЦН на ПК с помощью программы для компьютера Arm-Y (поставляется бесплатно)

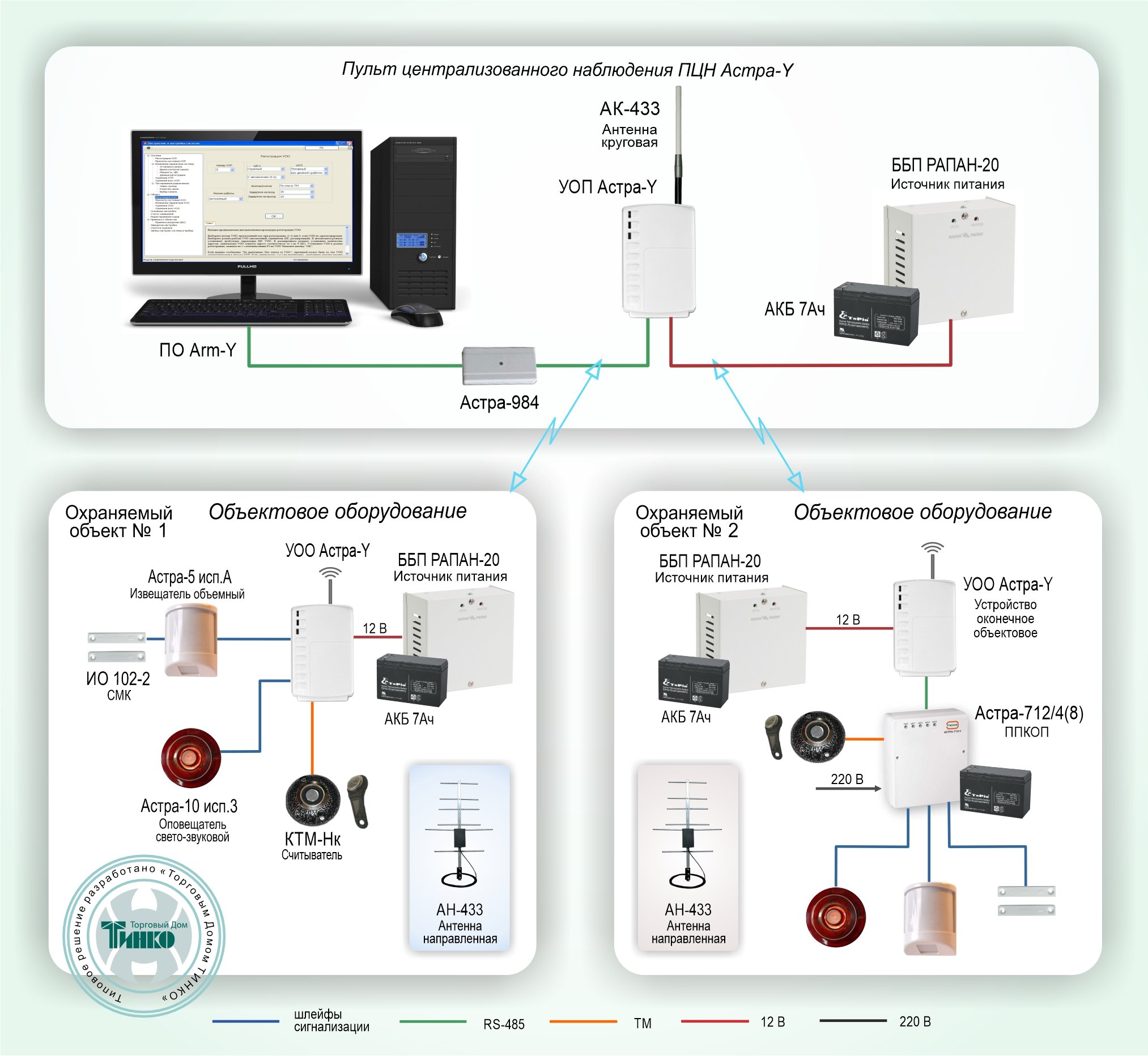

Схема построения:

Схема построения системы централизованной охраны на базе СПИ Астра-Y
Схема построения системы централизованной охраны на базе СПИ Астра-Y
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
Пультовое оборудование Стоимость —
15 443,63
16 736,21
Название Цена Количество Сумма
ПЦН Астра-Y

Пульт контроля и управления

Код: 230544

Производитель: ТЕКО

4 994,00 /шт

5 549,00 /шт

Обязательно

4 994,00

5 549,00

УОП Астра-Y

Устройство оконечное пультовое

Код: 230546

Производитель: ТЕКО

3 039,00 /шт

3 377,00 /шт

Обязательно

3 039,00

3 377,00

Астра-984

Преобразователь интерфейсов

Код: 214618

Производитель: ТЕКО

1 346,00 /шт

1 496,00 /шт

Обязательно

1 346,00

1 496,00

Антенна АК-433 (разъем)

Антенна

Код: 210719

Производитель: Альтоника

3 690,00 /шт

Обязательно

3 690,00

Астра-712/0 исп. 1А

Источник питания

Код: 266088

Производитель: ТЕКО

1 791,00 /шт

1 990,00 /шт

1 791,00

1 990,00

Аккумулятор 12 В, 7 Ач

Аккумулятор

Код: 008040

Производитель: Аккумуляторы

583,63 /шт

634,21 /шт

583,63

634,21

Объектовое оборудование №1 Стоимость —
10 268,53
11 040,01
Название Цена Количество Сумма
УОО Астра-Y

Устройство оконечное объектовое

Код: 230545

Производитель: ТЕКО

3 093,00 /шт

3 437,00 /шт

Обязательно

3 093,00

3 437,00

АН-433

Антенна

Код: 020126

Производитель: Альтоника

3 390,00 /шт

Обязательно

3 390,00

КТМ-Нк (СТМ-КР)

Считыватель ТМ

Код: 072507

Производитель: Техносистемы

147,25 /шт

179,00 /шт

147,25

179,00

ИП 212-45

Извещатель пожарный дымовой оптико-электронный точечный

Код: 005048

Производитель: Рубеж

312,33 /шт

354,00 /шт

312,33

354,00

Астра-5 исп.А (ИО 409-10)

Извещатель охранный оптико-электронный

Код: 002028

Производитель: ТЕКО

557,00 /шт

619,00 /шт

557,00

619,00

ИО 102-2 (СМК-1)

Извещатель охранный точечный магнитоконтактный

Код: 001001

Производитель: РЗМКП

52,32 /шт

56,80 /шт

52,32

56,80

Астра-10 исп.3

Оповещатель свето-звуковой

Код: 019019

Производитель: ТЕКО

342,00 /шт

380,00 /шт

342,00

380,00

Астра-712/0 исп. 1А

Источник питания

Код: 266088

Производитель: ТЕКО

1 791,00 /шт

1 990,00 /шт

1 791,00

1 990,00

Аккумулятор 12 В, 7 Ач

Аккумулятор

Код: 008040

Производитель: Аккумуляторы

583,63 /шт

634,21 /шт

583,63

634,21

Объектовое оборудование №2 Стоимость —
13 836,16
14 990,22
Название Цена Количество Сумма
УОО Астра-Y

Устройство оконечное объектовое

Код: 230545

Производитель: ТЕКО

3 093,00 /шт

3 437,00 /шт

3 093,00

3 437,00

АН-433

Антенна

Код: 020126

Производитель: Альтоника

3 390,00 /шт

3 390,00

Астра-712/4

Прибор приемно-контрольный охранно-пожарный

Код: 020337

Производитель: ТЕКО

2 984,00 /шт

3 316,00 /шт

2 984,00

3 316,00

КТМ-Нк (СТМ-КР)

Считыватель ТМ

Код: 072507

Производитель: Техносистемы

147,25 /шт

179,00 /шт

147,25

179,00

ИП 212-45

Извещатель пожарный дымовой оптико-электронный точечный

Код: 005048

Производитель: Рубеж

312,33 /шт

354,00 /шт

312,33

354,00

Астра-5 исп.А (ИО 409-10)

Извещатель охранный оптико-электронный

Код: 002028

Производитель: ТЕКО

557,00 /шт

619,00 /шт

557,00

619,00

ИО 102-2 (СМК-1)

Извещатель охранный точечный магнитоконтактный

Код: 001001

Производитель: РЗМКП

52,32 /шт

56,80 /шт

52,32

56,80

Астра-10 исп.3

Оповещатель свето-звуковой

Код: 019019

Производитель: ТЕКО

342,00 /шт

380,00 /шт

342,00

380,00

Астра-712/0 исп. 1А

Источник питания

Код: 266088

Производитель: ТЕКО

1 791,00 /шт

1 990,00 /шт

1 791,00

1 990,00

Аккумулятор 12 В, 7 Ач

Аккумулятор

Код: 008040

Производитель: Аккумуляторы

583,63 /шт

634,21 /шт

1 167,26

1 268,42

Особенности

  • алгоритм исключения наложений сигналов от нескольких УОО
  • цифровой интерфейс RS-485 для обеспечения проводной связи УОП с ПЦН
  • динамическое кодирование сообщений с защитой от "квалифицированного обхода" (подмена радиоустройств, использование ранее записанных извещений)
