Гюрза-048ПЗ исп. 1

Назначение изделия

Извещатель охранный поверхностный вибрационный «Гюрза-048ПЗ» исп.1 применяется для охраны периметров объектов использования атомной энергии. Применяется для охраны строительных конструкций от проникновения методом пробоя.

Извещатель - вибрационный, однопозиционный, пассивный, частично маскируемый, с поверхностной зоной обнаружения, служит для оборудования ограждающих строительных конструкций (стены, потолки, полы) и периметровых заграждений большой протяженности (железобетонные, кирпичные заграждения, сварные и кованые решетки и т.п.), устанавливается стационарно.

В отличие от приборов других типов, «Гюрза-048ПЗ» исп.1 обнаруживает не последствия действий нарушителя (вибрации, изменение емкости и т.п.), а сами его действия: разрушение полотна заграждения (сверлением, долблением, пробоем).
Для этого чувствительный элемент (трибоэлектрический кабель) жестко крепится к охраняемой конструкции. Нарушитель при попытке разрушения заграждения его деформирует. В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

• высокая помехозащищенность при высокой обнаружительной способности;
• не требует сезонной подстройки;
• минимальная стоимость внедрения и эксплуатации;
• возможность применения в условиях сильных электромагнитных полей (под ЛЭП 750 кВ);
• работает при любых погодных условиях, в ветер, пургу, град и ливень;
• возможность применения при низких температурах (до минус 60 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
• простой и быстрый монтаж, простая настройка без дополнительного оборудования;
• возможен поэтапный ввод в эксплуатацию, с постепенной заменой старых систем;
• ремонт чувствительных элементов штатным персоналом объекта в течение 30 минут;
• совместимость с любой приёмно-контрольной аппаратурой;
• высокая надежность. Гарантийный срок эксплуатации – 10 лет, срок эксплуатации – 20 лет.

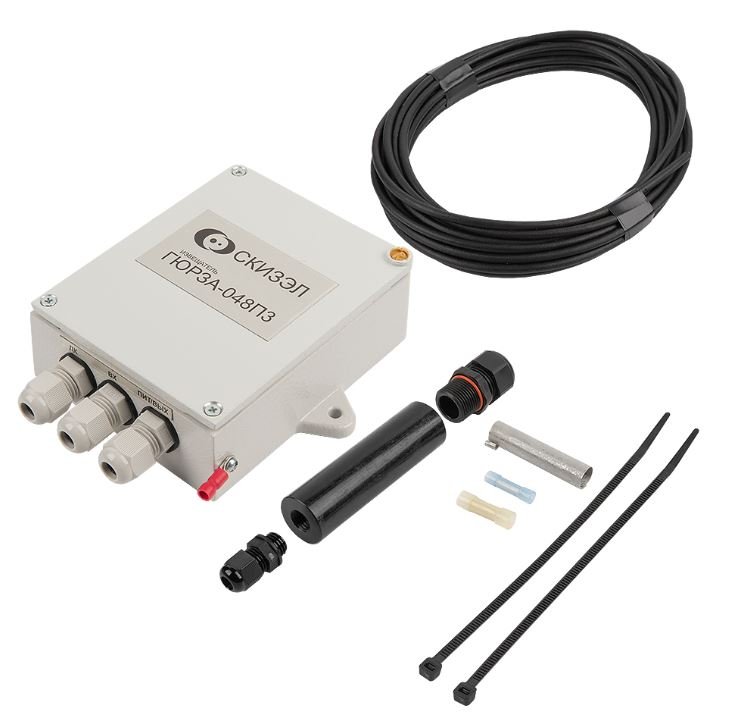

Комлектация

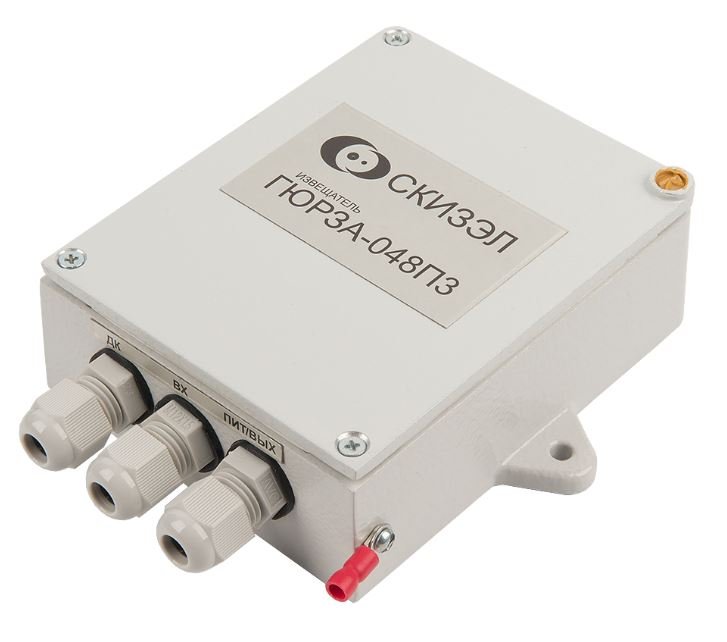

Блок обработки сигналов (БОС) — 1шт.;
Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект;
Кабель РК 50-2-16 — 5 м.

Дополнительное оборудование

(212841) - ЧЭ КТВУ-М, чувствительный элемент элемент, проложенный внутри или по строительной конструкции в трубе или коробе, предназначен для формирования электрического сигнала при попытке преодоления зоны обнаружения методом пробоя или сверления элементов конструкции.
В качестве чувствительного элемента используют кабель обладающий виброэлектрическими свойствами.
(212671) - Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.
При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.
(031129) - Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.

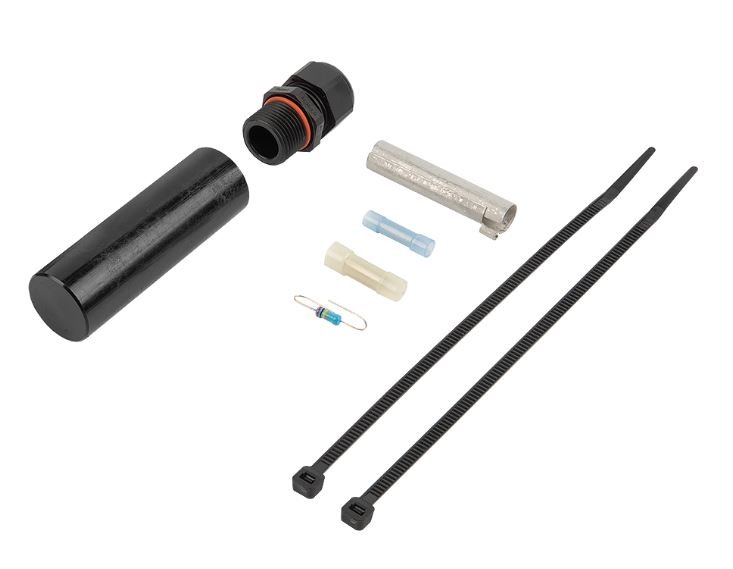

(219187) - Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.
