Гюрза-038ПЗ исп. 1

Назначение изделия

Извещатель охранный противоподкопный «Гюрза-038ПЗ» исп.1 применяется для охраны периметров на объектах использования атомной энергии.

Предназначен для оборудования периметровых заграждений с целью формирования тревожного извещения о локальной деформации или вибрации грунта в зоне обнаружения при несанкционированном проникновении методом подкопа под заграждением или методом нарушения целостности чувствительного элемента, проложенного в грунте на глубине от 0,2 до 0,3 м.

Чувствительный элемент (ЧЭ) – комбинация вибрационного и трибоэлектрического кабелей прокладывается под поверхностью грунта вдоль заграждения периметра. Действия нарушителя при попытке преодоления периметра методом подкопа сопровождаются механическими вибрациями и медленной деформацией (проседанием) грунта, которые обнаруживаются ЧЭ.

В результате, внутри чувствительного элемента из-за трения жил об изоляцию возникает слабый электрический заряд, который “Гюрза” улавливает и формирует сигнал “Тревога”.

Особенности

• высокая помехозащищенность при высокой обнаружительной способности;
• не требует сезонной подстройки;
• минимальная стоимость внедрения и эксплуатации;
• работает при любых погодных условиях;
• не реагирует на акустические удары (взлёт самолёта, переход на сверхзвук, проезд спортивной машины и пр.);
• возможность применения при низких температурах (до минус 60 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
• возможен поэтапный ввод в эксплуатацию, с постепенной заменой старых систем;
• совместимость с любой приёмно-контрольной аппаратурой;
• высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

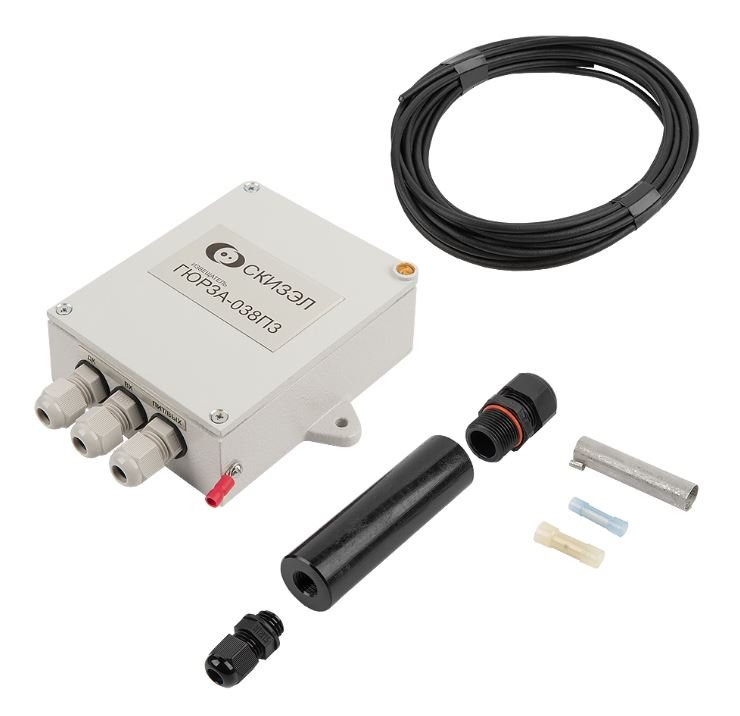

Комлектация

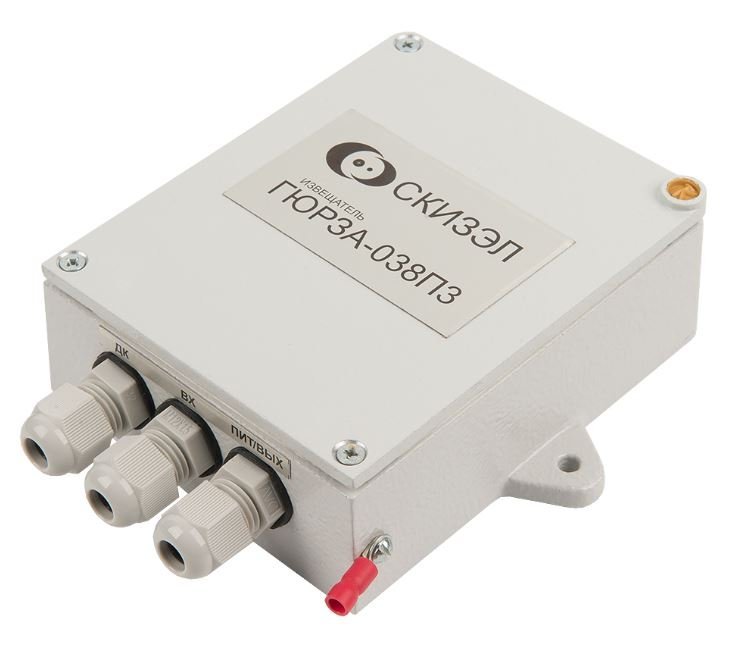

Блок обработки сигналов (БОС) — 1шт.;

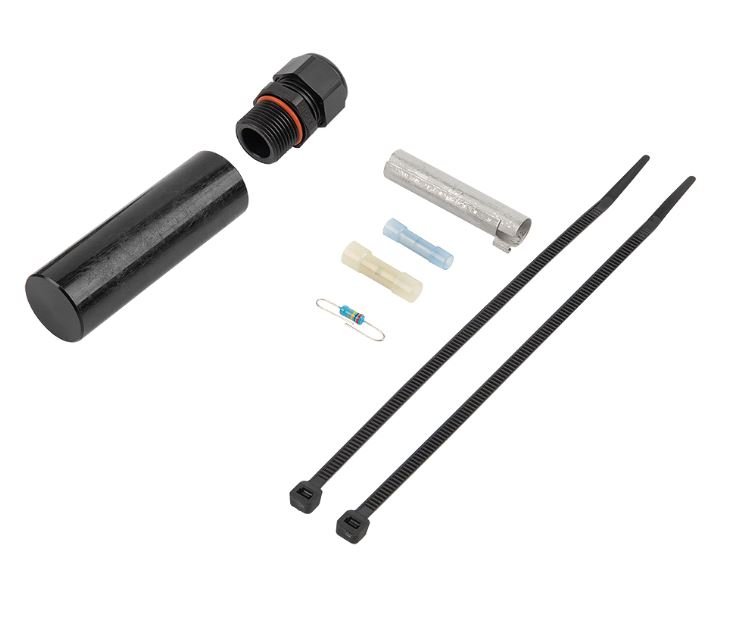

Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект;
Кабель РК 50-2-16 — 5 м.

Дополнительное оборудование

(251752) - ЧЭ, система кабелей (трибокабель + виброкабель) для Гюрза-038: трибокабель – Чувствительный элемент 10П (кабель ТППэп 10х2х0,32-315 SKICHEL или ТППэп 10х2х0,4 SKICHEL) + виброкабель – кабель КТВУ-М)
(212671) - Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.
При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.
(031129) - Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.
(219187) - Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.

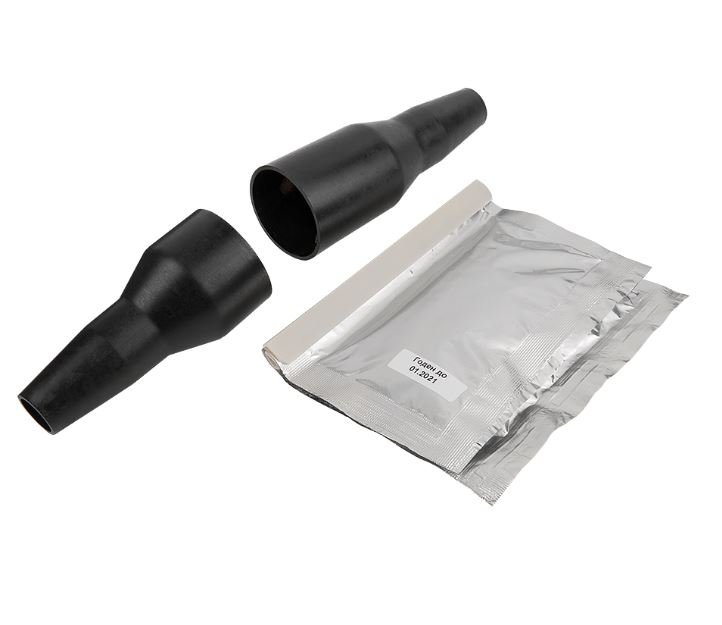

(251728) - Муфта наружной герметизации предназначена для обеспечения дополнительной герметизации муфты переходной, муфт соединительных и устройства оконечного.
