Извещатель охранный периметровый трибоэлектрический однозоновый взрывозащищенный
Назначение изделия
Извещатель предназначен для оборудования периметровых заграждений, расположенных во взрывоопасных зонах, с целью формирования тревожного извещения о локальной деформации заграждения и закрепленного на нем чувствительного элемента при несанкционированном проникновении «нарушителя» методом перелаза через заграждение без применения технических средств, и методами нарушения целостности заграждения, чувствительного элемента и элементов его крепления.
Особенности
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле.
Извещатель имеет искробезопасные электрические цепи уровня ic, подгруппа IIB, температурный класс Т6, уровень взрывозащиты оборудования Gc по ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010 по всем входным и выходным портам, имеет маркировку Ех«2Ex iс IIB Т6 Gc Х», альтернативная маркировка Ех«2Ex iс IIB Т6 Х». Искробезопасность извещателя достигается за счет ограничения напряжения и тока в цепях портов до искробезопасных значений.
Комплектация

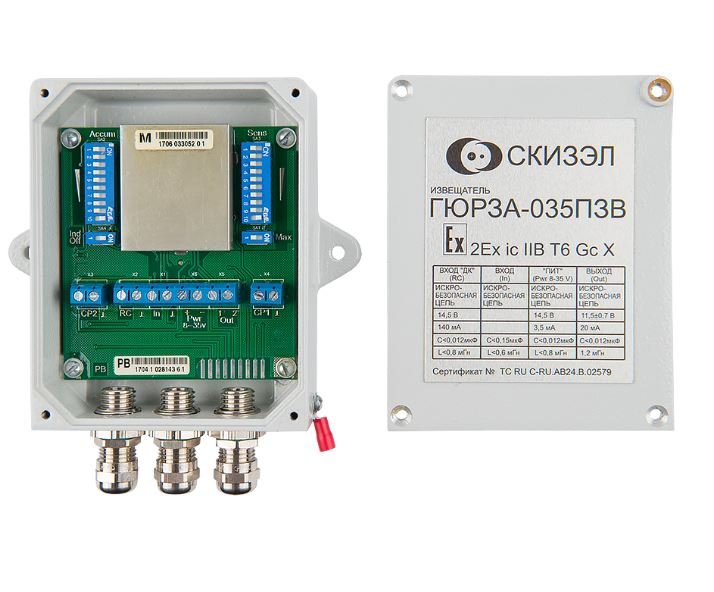

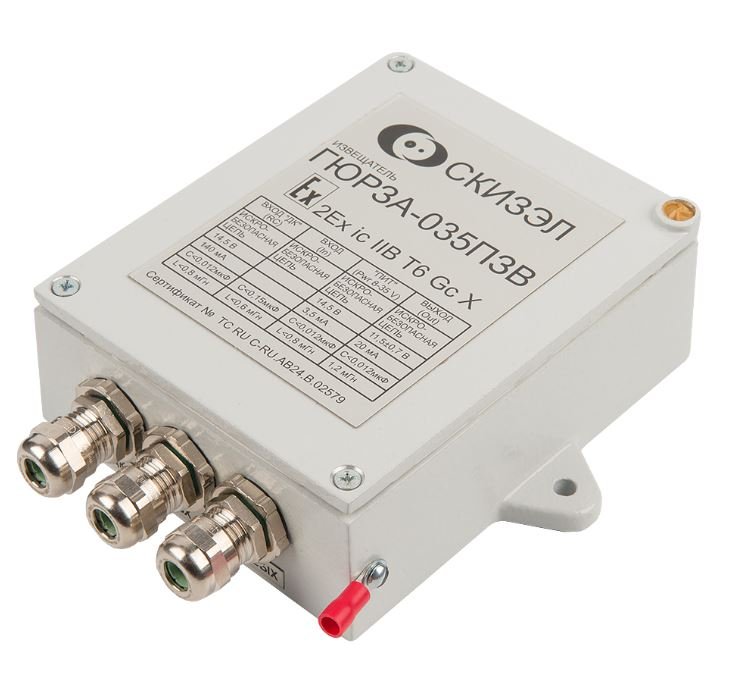

Блок обработки сигналов (БОС) — 1шт.;
Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект.
Дополнительное оборудование
(315052) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).
(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.
(315053) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).
(315055) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.
Видеоматериалы
|
Маркировка по взрывозащите 2Ex ic IIB Т6 Х |
Ток потребления, мА: |
|
Количество зон охраны 1 |
- в дежурном режиме 1.5…3.5 |
|
Длина зоны охраны, м 500 |
Степень защиты IP55 |
|
Напряжение питания, B: |
Диапазон рабочих температур, °С -65…+55 |
|
- от внешнего источника питания 12 |
Маркировка по взрывозащите
2Ex ic IIB Т6 Х
Количество зон охраны
1
Длина зоны охраны, м
500
Напряжение питания, B:
- от внешнего источника питания
12
Ток потребления, мА:
- в дежурном режиме
1.5…3.5
Степень защиты
IP55
Диапазон рабочих температур, °С
-65…+55
