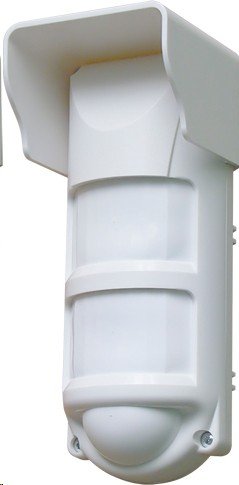

Извещатель охранный объемный оптико-электронный радиоканальный
Назначение изделия
Извещатель охранный объемный оптико-электронный радиоканальный «СН-ИК-Улица» предназначен для обнаружения проникновения нарушителя в охраняемую зону закрытого помещения или открытой площадки и формирования извещения о своем состоянии по двунаправленному каналу в диапазоне частот от 433,05 до 434,79 МГц в соответствии с протоколом радиоканального обмена «Си-НОРД» на прибор Норд GSM WRL.
Особенности
- предназначен для установки в закрытых помещениях и на открытых площадках;
- имеет встроенный резервный источник электропитания. Отправляет сообщение о низком заряде основных и резервных элементов питания на контрольную панель. Питание датчика осуществляется от двух элементов типа CR123A;
- режимы работы датчика отображаются светодиодным индикатором: «Связывание» – при регистрации датчика в контрольной панели, «Опознавание» – при получении соответствующей команды от панели;
- содержит датчик вскрытия корпуса;
- устойчив к перемещению в пределах зоны обнаружения животных весом до 20 кг, воздействию перепадов фоновой освещенности до 20 000 лк, изменению температуры фона со скоростью до 5° С/мин;
- положение зоны обнаружения можно регулировать с помощью кронштейна. Для защиты датчика от осадков предусмотрен козырек.
|
Чувствительный элемент 2-х площадной PIR элемент |
- диапазон рабочих частот, МГц 433.05…434.79 |
|
Регулировка чувствительности нет |
- излучаемая мощность, мВт не более 10 |
|
Параметры ИК канала: |
- период передачи контрольных сигналов, сек программируется |
|
- тип зоны обнаружения объемная |
Напряжение питания, B: |
|
- дальность, м 12 |
- от основного источника питания CR123A (3В) |
|
- ширина, м 16 |
- от резервного источника питания 3 В (CR123А) |
|
- угол обзора, град 90 |
Степень защиты IP54 |
|
- рекомендуемая высота установки, м 2.3 |
Диапазон рабочих температур, °С -40…+50 |
|
- наличие антисаботажной зоны есть |
Габаритные размеры, мм 180х70х60 |
|
Параметры радиоканала: |
Масса, не более, кг 0.2 |
|
- протокол обмена Си-Норд |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
нет
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
12
- ширина, м
16
- угол обзора, град
90
- рекомендуемая высота установки, м
2.3
- наличие антисаботажной зоны
есть
Параметры радиоканала:
- протокол обмена
Си-Норд
- диапазон рабочих частот, МГц
433.05…434.79
- излучаемая мощность, мВт
не более 10
- период передачи контрольных сигналов, сек
программируется
Напряжение питания, B:
- от основного источника питания
CR123A (3В)
- от резервного источника питания
3 В (CR123А)
Степень защиты
IP54
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
180х70х60
Масса, не более, кг
0.2
