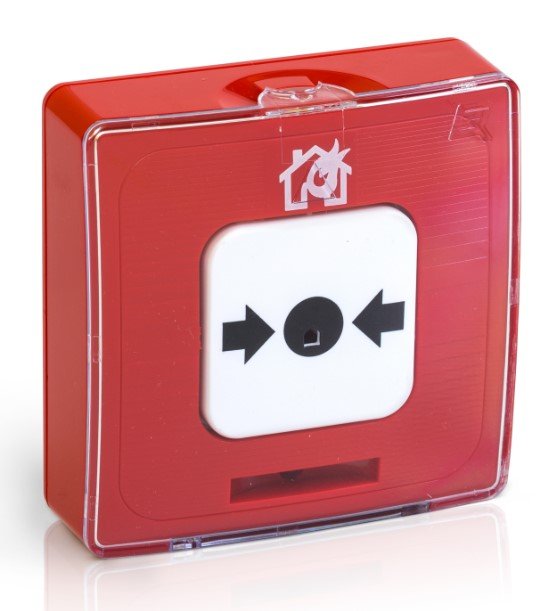

Извещатель пожарный ручной
Назначение изделия
Извещатель пожарный ручной электроконтактный ИПР 513-10 исп.1 предназначен для ручного включения сигнала «Пожар» в системах противопожарной защиты и охранно-пожарной сигнализации.
ИПР 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. ИПР 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки ИПР в виде включения (или выключения) в шлейф сигнализации дополнительного резистора посредством встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» ИПР 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.
Извещатель пожарный ручной осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.
Дополнительное оборудование
(306123) - ЗСК-535 защитный сетчатый кожух для ИПР
|
Тип извещателя 2/4 проводный |
Максимальный коммутируемый ток, не более, мА 1000 |
|
Напряжение питания, B: |
Габаритные размеры, мм 88х85х45 |
|
- по шлейфу сигнализации 9…30 |
Степень защиты IP41 |
|
Ток потребления, мА: |
Диапазон рабочих температур, °С -40…+60 |
|
- в дежурном режиме не более 0.05 |
Масса, не более, кг 0.15 |
|
Максимальное коммутируемое напряжение, не более, В 125 |
Тип извещателя
2/4 проводный
Напряжение питания, B:
- по шлейфу сигнализации
9…30
Ток потребления, мА:
- в дежурном режиме не более
0.05
Максимальное коммутируемое напряжение, не более, В
125
Максимальный коммутируемый ток, не более, мА
1000
Габаритные размеры, мм
88х85х45
Степень защиты
IP41
Диапазон рабочих температур, °С
-40…+60
Масса, не более, кг
0.15
